Per un centro di servizi per l'acciaio o un produttore di tubazioni igieniche, un singolo graffio su un tubo in acciaio inossidabile lucidato (Ra < 0,5 µm) non è solo un difetto: è scarto immediato. L'impilamento tradizionale a pavimento e la movimentazione con carrelli elevatori sono le cause principali di contaminazione superficiale e danni da impatto.
È il momento di passare da "magazzinaggio" a "movimentazione di precisione". La nostra soluzione consente di accedere a qualsiasi fascio specifico di tubi senza spostare un singolo elemento circostante, direttamente tramite ponte di sollevamento.
Il costo nascosto della "movimentazione secondaria" nella lavorazione dell'acciaio
Nel settore dell'acciaio inossidabile ad alta purezza—che rifornisce settori come lattiero-caseario, farmaceutico e semiconduttori—l'integrità del materiale è tutto. Quando si immagazzinano tubi in acciaio inossidabile 316L da 6 metri su scaffalature statiche o cataste a pavimento, ci si trova di fronte all'incubo "Primo Entrato, Ultimo Uscito" (FILO).
Per raggiungere un numero di colata o un diametro specifico sepolto in fondo o sul retro, i tuoi operatori eseguono una "movimentazione secondaria". Spostano i primi tre fasci per arrivare al quarto. Ogni volta che una forca di un carrello elevatore scorre sotto un fascio, o un fascio viene appoggiato e sollevato di nuovo, il rischio di graffi superficiali, ammaccature o contaminazione da carbonio aumenta esponenzialmente.
Il Scaffalatura a Sbalzo Telescopica elimina completamente questo problema. Consentendo l'estensione al 100% del braccio della scaffalatura, trasformiamo il tuo stoccaggio da una mensola statica in un sistema a cassetti dinamico.

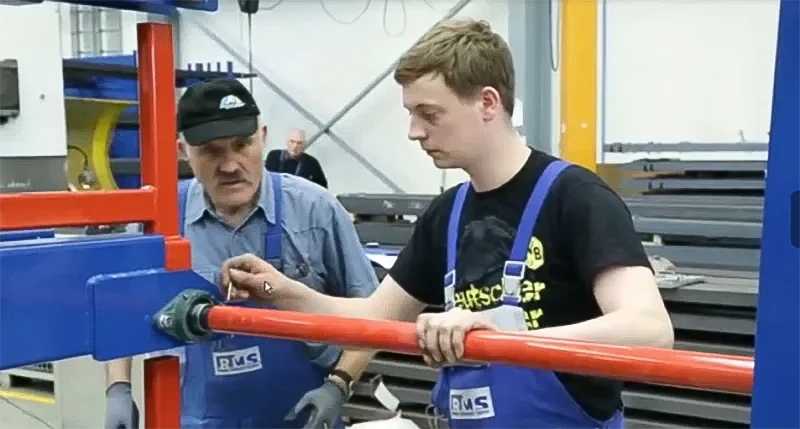

Un operatore estende facilmente un livello completamente carico utilizzando il sistema a manovella meccanica.
Meccanismo: come funziona il sistema "Estrai a Manovella"
A differenza delle scaffalature a sbalzo standard che richiedono corsie larghe per il raggio di sterzata dei carrelli elevatori, il Il sistema elettrico telecomandato offre la massima velocità per operazioni ad alta frequenza. è progettato per l'accesso verticale.
1. La Trasmissione: Un sistema a cremagliera e pignone per carichi pesanti, azionato da una manovella meccanica (o motore elettrico), trasferisce la coppia in movimento lineare.
2. L'Estensione: Il braccio a sbalzo si estende al 100% fuori dalla struttura della colonna della scaffalatura.
3. L'Accesso: Una volta esteso, il fascio di tubi è completamente libero in alto. Ciò consente al ponte di sollevamento (gru a ponte) del tuo stabilimento di abbassare le imbracature in nylon direttamente sul materiale.
Questo meccanismo significa che un singolo operatore può spostare fino a 6.600 libbre (3.000 kg) di tubi in acciaio con una semplice rotazione della maniglia della manovella, richiedendo uno sforzo fisico minimo.
Integrazione con i Ponti di Sollevamento per una Movimentazione Senza Danni
La transizione dal carrello elevatore al ponte di sollevamento è il più grande aggiornamento operativo per la movimentazione di materiali lunghi. I carrelli elevatori hanno angoli ciechi. Manovrare un fascio di tubi da 20 piedi attraverso una corsia stretta è un rischio costante di collisione—non solo per la scaffalatura, ma anche per i costosi tubi elettrolucidati.
Con scaffalatura accessibile con gru a ponte, il percorso di sollevamento è verticale e senza ostacoli.
I bracci estensibili elettrici per carichi pesanti consentono un prelievo verticale sicuro e diretto tramite ponte di sollevamento.
Utilizzando gru con cinghie morbide o sollevatori a vuoto, si elimina il contatto metallo-su-metallo. Ciò garantisce che la finitura superficiale di alta qualità dei tuoi raccordi e tubi sanitari sia preservata dal momento in cui lascia lo stabilimento fino a quando raggiunge il tuo taglio laser o la sega.
Manutenzione e Integrità Strutturale
In un centro di servizi per l'acciaio molto attivo, la durata delle attrezzature è non negoziabile. Le nostre scaffalature non sono mensole leggere; sono risorse in acciaio strutturale.
Il sistema è ancorato saldamente alla soletta in cemento utilizzando bulloni di espansione per carichi pesanti. La natura robusta della base a trave ad H e delle colonne rettangolari a parete spessa garantisce stabilità anche in condizioni di carico eccentrico quando i bracci sono completamente estesi.
Il fissaggio della base per carichi pesanti al pavimento garantisce stabilità durante l'estensione di carichi pesanti.
La manutenzione è progettata intenzionalmente per essere a basso onere. Poiché il meccanismo di trasmissione è chiuso e ingranato, il requisito di manutenzione principale è la lubrificazione periodica degli ingranaggi di trasmissione e dei cuscinetti. Questo mantiene il sbalzo estraibile movimento fluido e previene l'usura, anche in ambienti di fabbricazione polverosi.
Specifiche Tipiche per lo Stoccaggio di Tubi e Condotti
| Parametro | Specifica Standard |
|---|---|
| Capacità di Carico per Livello Braccio | 200 libbre – 11.000 libbre (1.000 kg – 5.000 kg) |
| Fino a 11.000 libbre (5.000 kg) | Fino a 48 pollici (Personalizzabile per lamiere/fasci più lunghi) |
| Altezza Scaffalatura | Tipicamente 10 piedi – 16 piedi (Corrisponde all'altezza del gancio della gru) |
| Operation Mode | Manual Crank or Electric Motor |
| Compatibilità della Lunghezza del Materiale | 20 piedi (6 m) standard, estendibile con più colonne |
Ottimizzazione dello Spazio a Pavimento per la Produzione
Se attualmente utilizzi scaffalature a sbalzo standard, probabilmente stai sprecando il 50% del tuo spazio a pavimento per corsie per carrelli elevatori. Un carrello elevatore standard da 5 tonnellate richiede una corsia di 12-15 piedi per gestire tubi da 20 piedi.
By switching to a Il sistema elettrico telecomandato offre la massima velocità per operazioni ad alta frequenza. sistema, puoi ridurre significativamente quella larghezza di corsia, o eliminarla completamente se la scaffalatura è posizionata contro una parete. La gru fa il movimento, non il carrello elevatore. Questo spazio a pavimento recuperato ti consente di installare attrezzature di lavorazione aggiuntive—come un'altra sega a nastro o un centro di lavorazione CNC—aumentando direttamente il potenziale di fatturato della tua fabbrica.
I comandi elettrici consentono una movimentazione precisa di inventario pesante, ottimizzando ulteriormente la velocità operativa.
Domande Frequenti
Possiamo immagazzinare tubi in acciaio inossidabile sensibili senza graffiarli?
Sì. Questo è l'uso principale. Raccomandiamo di aggiungere rivestimenti in UHMW (plastica) ai bracci in acciaio. Combinato con l'uso di imbracature in nylon tramite ponte di sollevamento, il tuo materiale non tocca mai superfici abrasive o altri fasci metallici durante il recupero.
What are the floor requirements for installation?
Poiché queste scaffalature offrono stoccaggio ad alta densità, i carichi puntuali sono significativi. Tipicamente richiediamo una soletta in cemento armato con uno spessore minimo di 6-8 pollici (a seconda del carico totale) e una valutazione di 3000 psi. Forniamo diagrammi di carico specifici per i tuoi ingegneri civili.
Un operatore può gestire manualmente un fascio di barre da 3 tonnellate?
Sì. Il Il sistema elettrico telecomandato offre la massima velocità per operazioni ad alta frequenza. utilizza un sistema di ingranaggi riduttori. Anche con un carico di 6.600 libbre, la resistenza alla manovella è abbastanza bassa da consentire a una singola persona di operare comodamente senza sforzo.
Come migliora questo sistema la sicurezza rispetto ai carrelli elevatori?
Elimina la necessità che i carrelli elevatori viaggino lungo corsie strette trasportando carichi larghi e instabili di tubi. Spostando il trasporto in alto (gru) e mantenendo l'operatore in una zona chiara (azionando la manovella dall'estremità della scaffalatura), si elimina virtualmente il rischio di incidenti da schiacciamento o collisioni con la scaffalatura.
Abbiamo profili personalizzati da 40 piedi; la scaffalatura può gestire questa lunghezza?
Assolutamente. Il sistema è modulare. Aggiungiamo semplicemente più colonne verticali e le colleghiamo con l'albero di trasmissione. Questo garantisce che il materiale lungo sia supportato a intervalli appropriati per prevenire cedimenti o piegature.
