La vostra linea di taglio CNC funziona a piena velocità, ma il tavolo di rottura è un collo di bottiglia. Usare cavalletti statici a A per smistare lastre di dimensioni miste è una ricetta per graffi e tempi di fermo per la "ricerca".
Avete bisogno di un buffer mobile che sequenzi il vetro immediatamente per la lavatrice o il forno.
L'Anello Mancante tra Rottura e Tempra
In un impianto di lavorazione del vetro ad alto volume, l'efficienza del Tavolo di taglio CNC per vetro è spesso sprecata se il processo di scarico è caotico. Una volta che il vetro è stato inciso e rotto, dove va? Se producete Unità di Vetro Isolante (IGU) o porte doccia personalizzate, non state tagliando una sola misura. State tagliando una sequenza.
I cavalletti tradizionali a A costringono gli operatori ad impilare vetro contro vetro. Questo crea due problemi: primo, il rischio di danni superficiali (specialmente su Low-E a soft-coat); secondo, l'incubo di "scavare" per trovare la lastra corrispondente quando è il momento di abbinare le unità. Il Rastrelliera per Scarico Tavolo Taglio Vetro, comunemente noto come Harp Rack, trasforma questo flusso di lavoro da un accumulo a un sistema di smistamento semplificato.
Eliminare l'Incubo dello "Smistamento IGU"
Il personale di rottura è la prima linea di difesa per la vostra logistica di produzione. Quando si tagliano ordini per IGU, le lastre interne ed esterne spesso escono dal tavolo in sequenza. Scaricarle casualmente su un carrello garantisce confusione alla linea di lavaggio o assemblaggio.

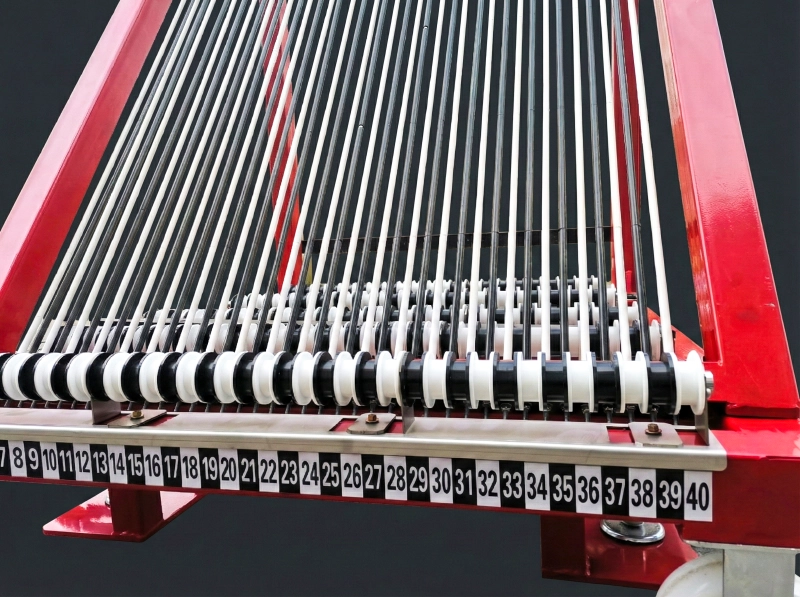

I nostri Harp Rack presentano slot numerati (tipicamente da 40 a 80 unità). Questo consente al team di rottura di inserire il vetro negli slot nell'esatto ordine di produzione. Quando il rack rotola verso la lavatrice o la stazione di abbinamento, l'operatore sa esattamente quale pezzo è il prossimo. Non c'è rimescolamento, nessuna ri-manipolazione e un rischio significativamente ridotto di danni ai bordi.
Gli slot numerati consentono una sequenziazione precisa dei componenti IGU immediatamente dopo la rottura.
Soluzione a Zero Contatto per Low-E a Soft-Coat
Le moderne normative sull'efficienza energetica richiedono rivestimenti ad alte prestazioni. Il vetro Low-E a soft-coat è notoriamente sensibile. Impilare queste lastre l'una contro l'altra su un carrello in legno o acciaio senza una separazione adeguata crea micro-graffi che potrebbero diventare visibili solo dopo la tempra, con conseguenti scarti costosi.
Il design del Scaffale a arpa per vetro garantisce che ogni lastra di vetro sia sospesa in modo indipendente.
- ✅ Divisori Rivestiti in PVC: Il nucleo in acciaio fornisce rigidità, mentre il rivestimento in PVC spesso assicura che la superficie del vetro non tocchi mai il metallo.
- ✅ Supporto di Base: Il vetro poggia su rulli in nylon ad alta densità o blocchi scanalati specializzati, prevenendo la scheggiatura del bordo inferiore (shelling).
Le guaine in PVC spesso prevengono i graffi del rivestimento, essenziali per la manipolazione del vetro Low-E.
Stabilizzare Dimensioni "Scomode" (Alte e Strette)
I fabbricanti spesso lottano con "sidelites" o finestre a sovraluce. Questi pezzi sono spesso alti ma stretti (es. 12" x 80"). Su un L-buck o cavalletto a A tradizionale, questi pezzi sono instabili e inclini a ribaltarsi o scivolare quando il carrello viene spostato su pavimenti di fabbrica irregolari.
Il Rastrelliera per Scarico Tavolo Taglio Vetro utilizza un sistema a base piena o un letto a rulli ad alta densità. Questo fornisce un supporto continuo lungo il bordo inferiore. Le corde verticali "arpa" tengono il vetro in posizione verticale da entrambi i lati, eliminando completamente il rischio di "effetto domino", indipendentemente dal rapporto di aspetto del vetro.
Stoccaggio verticale stabile per vetro con diversi rapporti di aspetto, da piccole finestre a alte sidelites.
Meccanica Sicura di Trasferimento Interno
Spostare il vetro dal tavolo di taglio al forno comporta l'attraversamento di giunti di dilatazione, detriti e rampe. La vibrazione è il nemico.
I nostri rack sono dotati di ruote in poliuretano pesante progettate per assorbire gli urti del pavimento. Fondamentalmente, presentano un meccanismo di sollevamento azionato a pedale (Blocco a Pavimento). Quando il rack è al tavolo di taglio in fase di carico, l'operatore attiva il blocco, sollevando il peso dalle ruote e ancorando il rack al suolo. Questo impedisce al rack di "allontanarsi" mentre lastre di vetro pesanti vengono fatte scivolare in posizione.
Il blocco azionato a pedale stabilizza il rack durante la fase critica di carico al tavolo di taglio.
Domande Frequenti
| D: Qual è lo spessore massimo del vetro (mm) per gli slot standard? |
| R: I nostri Harp Rack standard sono progettati per ospitare vetro fino a 12mm (1/2 pollice) di spessore. Per vetro laminato più spesso o vetro balistico multistrato, possiamo produrre rack personalizzati con slot più larghi. |
| D: I rulli in nylon graffieranno il bordo inferiore del vetro? |
| R: No. Utilizziamo rulli in nylon ad alta densità di grado industriale. Sono più duri della gomma per ridurre l'attrito (rendendo più facile far scivolare lastre pesanti) ma più morbidi del vetro per prevenire scheggiature o danni ai bordi. |
| D: Questi rack possono entrare nell'autoclave per il vetro laminato? |
| R: Gli Harp Rack standard sono per il trasferimento WIP (dal taglio alla lavatrice/forno). Per i processi in autoclave, raccomandiamo i nostri rack specializzati resistenti al calore elevato, poiché i componenti standard in PVC e nylon possono degradarsi sotto calore e pressione elevati. |
| D: Come vengono spediti questi rack alla nostra struttura? |
| R: Per risparmiare sui costi di trasporto, i nostri rack presentano un design di assemblaggio imbullonato "knock-down". Vengono spediti piatti in casse e possono essere facilmente assemblati sul vostro piano di lavoro con strumenti standard. |
| D: Le corde verticali sono sostituibili se vengono tagliate? |
| R: Sì. I fili in acciaio rivestiti in PVC sono durevoli, ma in caso di taglio accidentale, il design consente la manutenzione e la sostituzione di sezioni individuali senza rottamare l'intero rack. |
