Trasforma il tuo stoccaggio di materiali lunghi da un complesso collo di bottiglia in un asset snello e ad alta densità. Il nostro scaffalatura a sbalzo retrattile sistema è progettato per integrarsi perfettamente con la tua gru a ponte esistente, fornendo un accesso immediato, sicuro e selettivo a ogni singolo fascio. Elimina lo spazio a pavimento sprecato, previeni i danni ai prodotti e aumenta significativamente la velocità operativa.
Il costo reale dello “scavo”: perché il tuo metodo di stoccaggio tiene inattiva la tua linea di produzione
In qualsiasi centro di servizio dell’acciaio o officina di fabbricazione, il tempo è sempre prezioso. Il core business è la lavorazione e la movimentazione del metallo, non la sua ricerca. Tuttavia, persiste un’attività comune e costosa: “scavare” o “movimentazione secondaria”. Ciò si verifica quando il fascio specifico di tubi d’acciaio o barre necessario per un lavoro è sepolto sotto molti altri in una pila a terra o su una scaffalatura statica. Un operatore deve quindi spostare gli strati superiori, posizionarli in un punto temporaneo, recuperare il materiale target e infine riaccatastare gli strati originali. Questo intero processo, che può richiedere dai 15 ai 25 minuti, è tempo a valore aggiunto zero. Durante questo periodo, il tuo taglio laser, la tua macchina CNC o la tua sega da milioni di dollari sono inattivi, in attesa del materiale. Il costo reale non è solo il tempo dell’operatore; è la capacità produttiva persa dei tuoi macchinari più preziosi.
Una scaffalatura a sbalzo retrattile elimina fondamentalmente questo problema fornendo una selettività al 100%. Ogni livello di stoccaggio funge da cassetto indipendente ed estraibile. Per accedere al materiale sul quarto livello, è sufficiente estendere quel livello. I fasci sopra e sotto rimangono intatti. Il tempo di prelievo si riduce da un variabile 25 minuti a un prevedibile 3-5 minuti. Ciò crea un flusso diretto e ininterrotto di materiale dallo stoccaggio alla produzione, trasformando il magazzino da un centro di costo in una parte attiva del tuo processo di produzione snella.
Dal danno orizzontale alla precisione verticale: proteggere i materiali di alto valore
Per i produttori di componenti ad alta purezza, come GHWA Industries che producono per i settori farmaceutico e dei semiconduttori, la superficie di un materiale è critica quanto la sua metallurgia. Un singolo graffio profondo su un tratto di tubo in acciaio inossidabile 316L elettrolucidato può violare gli standard ASME BPE, creando un potenziale sito per la crescita batterica e rendendo l’intero pezzo uno scarto. I metodi di stoccaggio tradizionali, che si basano sui carrelli elevatori, introducono un rischio costante. Le forche in acciaio duro di un carrello elevatore che scivolano sotto un fascio, o l’impatto accidentale di un carico contro un montante di scaffalatura statica, causano inevitabilmente graffi, ammaccature e contaminazione superficiale.
Un cambiamento nella filosofia di movimentazione
L’innovazione principale di un scaffalatura accessibile con gru a ponte sistema è il suo passaggio dalla movimentazione orizzontale a quella verticale dei materiali. Quando un livello è completamente esteso nel corridoio, presenta l’intero fascio alla gru a ponte. Utilizzando imbracature in nylon morbido o un sollevatore a vuoto, la gru può quindi cullare delicatamente il materiale e sollevarlo verticalmente, completamente libero da qualsiasi contatto con la struttura della scaffalatura o altro stock. Non c’è scivolamento, nessun trascinamento e nessun attrito metallo su metallo. Questo approccio senza contatto è l’unico modo per garantire che la finitura superficiale incontaminata e validata ottenuta in produzione sia preservata fino al cliente, eliminando virtualmente il rigetto e lo spreco di prodotto legati alla movimentazione.
Recuperare il tuo spazio a pavimento: la fine della tassa sui corridoi per carrelli elevatori
In qualsiasi impianto industriale, lo spazio a pavimento è un bene finito e costoso. I sistemi di stoccaggio convenzionali impongono una “tassa” nascosta su questo bene sotto forma di corridoi larghi. Una scaffalatura a mensola standard servita da un carrello elevatore che trasporta materiale lungo 20 piedi può richiedere un corridoio largo da 15 a 20 piedi semplicemente per accomodare il raggio di sterzata del veicolo. Questa vasta distesa di cemento non genera entrate; viene mantenuta, illuminata e riscaldata esclusivamente per il transito. Per un’azienda in crescita, questo spazio sprecato può essere la barriera per aggiungere una nuova linea di produzione o espandere la capacità.
Poiché le scaffalature retrattili sono servite da gru a ponte, il concetto di un corridoio permanente e largo diventa obsoleto. L’unico spazio libero richiesto è la larghezza del carico stesso, e solo quando un livello è esteso. Ciò consente di posizionare file di scaffalature ad alta densità molto più vicine tra loro, recuperando spesso fino al 50% dello spazio a pavimento precedentemente dedicato allo stoccaggio. Questa metratura recuperata può ora essere monetizzata, ospitando una nuova cella di saldatura, una stazione di controllo qualità o un’altra macchina che genera entrate, consentendo la crescita aziendale senza l’enorme spesa in conto capitale di un’espansione edilizia.
Progettato per sicurezza ed ergonomia

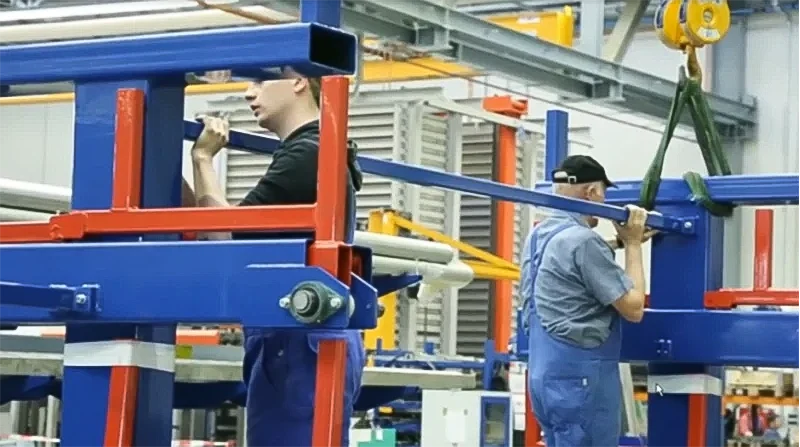

Spostare fasci di acciaio di molte tonnellate è un compito intrinsecamente pericoloso. Il metodo tradizionale con carrello elevatore e scaffalatura crea un ambiente complesso con punti ciechi, rischi di stabilità e il potenziale per gravi lesioni da schiacciamento. Un sistema retrattile è progettato per eliminare questi rischi dal processo. L’operatore si trova in sicurezza lontano dal carico, utilizzando una manovella manuale o un telecomando per estendere il livello. Il vantaggio meccanico del meccanismo a manovella consente a una singola persona di spostare diverse tonnellate con uno sforzo fisico minimo, riducendo il rischio di lesioni muscoloscheletriche. Una volta che il carico viene sollevato dalla gru, viaggia sopra il pavimento dell’officina, separato da pedoni e altre attrezzature. Questo processo controllato, ergonomico e con visuale libera crea un luogo di lavoro fondamentalmente più sicuro.
Confronto operativo: scaffalatura statica vs. retrattile
| Dimensioni | Scaffalatura statica tradizionale (accesso con carrello elevatore) | Scaffalatura a mensola retrattile (accesso con gru) |
|---|---|---|
| Metodo di Accesso | Accesso orizzontale con carrelli elevatori, che richiede ampi corridoi di sterzata. | Accesso verticale con una gru a ponte dopo l’estensione al 1001TP3P del livello. |
| Material Selection | Selettività limitata. Spesso richiede lo spostamento dei fasci superiori/anteriori (“movimentazione secondaria”). | Selettività al 100%. Qualsiasi livello può essere accesso direttamente senza disturbare gli altri. |
| Retrieval Time | Lento e variabile (15-25 minuti) a seconda della posizione del materiale. | Veloce e costante (3-5 minuti) per qualsiasi articolo. |
| Rischio Danni al Prodotto | Alto. Rischio di graffi, ammaccature e impatti dalle forche del carrello elevatore e dalle manovre. | Estremamente basso. Sollevamento verticale senza contatto con imbracature morbide che eliminano attrito e impatto. |
| Prima (Impilamento a Terra) | Basso. Fino al 50% dell'impronta è dedicato a corsie non produttive per carrelli elevatori. | Molto alto. Elimina i corridoi permanenti, recuperando spazio prezioso per la produzione. |
| Sicurezza Operatore | Rischio maggiore a causa del traffico di carrelli elevatori, instabilità del carico e punti ciechi. | Alta sicurezza. L'operatore è rimosso dalla zona di sollevamento immediata con linee di vista chiare. |
Domande Frequenti
D1: Quanto peso può sostenere un singolo livello estraibile della scaffalatura?
Le nostre scaffalature a sbalzo retrattili per carichi pesanti sono progettate in acciaio strutturale e possono essere personalizzate in base alle vostre esigenze specifiche. Le capacità standard vanno spesso da 2.000 lbs a 10.000 lbs ($900 kg a 4.500 kg) per livello, con soluzioni personalizzate disponibili per carichi ancora più pesanti come utensili e stampi.
D2: La versione con manovella manuale può davvero essere azionata da una sola persona?
Sì. Il meccanismo a manovella manuale è progettato con un rapporto di trasmissione che fornisce un significativo vantaggio meccanico. Questo design consente a un singolo operatore di applicare una forza minima (tipicamente circa 30-50 lbs di pressione) per estrarre agevolmente un livello carico con diverse tonnellate di materiale.
D3: Qual è il vantaggio principale di questo sistema rispetto a una scaffalatura a sbalzo standard, se ho già un carroponte?
Il vantaggio chiave è la caratteristica di "estensione totale al 100%". Una scaffalatura standard non consente al vostro carroponte di accedere al materiale senza il rischio che il paranco o il carico urtino il livello superiore. La scaffalatura retrattile sposta l'intero fascio in un corridoio libero, fornendo un accesso verticale sicuro e senza ostacoli per il gancio del carroponte e le imbracature, essenziale per prevenire danni.
D4: Ho bisogno di un tipo speciale di carroponte per utilizzare questo sistema di scaffalature?
No, il sistema è progettato per funzionare con la maggior parte dei carroponti a ponte standard, carroponti EOT o carroponti a portale già in uso negli stabilimenti di produzione e nei centri di servizio per l'acciaio. I requisiti principali sono che il carroponte abbia una capacità di sollevamento sufficiente e possa servire l'area in cui sono installate le scaffalature.
D5: Questo sistema di stoccaggio è adatto solo per tubi e barre?
Sebbene sia ideale per materiali lunghi come tubi, barre, profilati di acciaio strutturale, il sistema è altamente versatile. Utilizzando diverse opzioni di pianale o supporto sui bracci estraibili, può essere adattato per immagazzinare in sicurezza altri articoli pesanti o ingombranti come lamiere d'acciaio, legname, utensili, stampi e persino componenti di macchinari imballati.
