Per i produttori di tubi in acciaio inossidabile ad alta purezza e i centri di servizio metallurgici, la differenza tra profitto e scarto spesso risiede nella gestione delle scorte. Se i tuoi operatori stanno ancora "pescando" specifici numeri di colata di barre con un carrello elevatore in corsie strette, stai perdendo denaro a causa di danni superficiali e tempi di fermo macchina. È tempo di confrontare i sistemi statici tradizionali con la tecnologia accessibile tramite gru. Roll Out Cantilever tecnologia.
La "Fabbrica Nascosta" All'interno delle Rastrelliere Cantilever Statiche
Nel mondo della fabbricazione metallica e della distribuzione dell'acciaio, in particolare per aziende che trattano beni di alto valore come tubi in acciaio inossidabile igienici, barre lucidate o profili in alluminio delicati, le rastrelliere cantilever statiche creano un collo di bottiglia noto come "Fabbrica Nascosta". Questo si riferisce al lavoro a valore non aggiunto che viene svolto solo per portare a termine il compito.
Con rastrelliere cantilever statiche sistemi, il principale punto critico è l'effetto "a nido d'ape" e la dipendenza dai carrelli elevatori. Per accedere a un fascio di tubi in acciaio inossidabile 316L situato sul braccio inferiore, il conducente del carrello elevatore deve rimuovere i tre fasci sovrastanti. Questo processo, noto come "movimentazione secondaria", introduce due rischi critici:
- Rischio per l'Integrità Superficiale: Ogni volta che le forche scivolano sotto un fascio, c'è il rischio di graffiare la superficie lucidata (rovinando il valore Ra richiesto per gli standard ASME BPE). Per i produttori di componenti igienici, un graffio significa che il tubo è da scartare.
- Pericolo Operativo: Manovrare carichi lunghi 20 piedi in corsie larghe 12 piedi con un carrello elevatore è la causa principale di danni alle rastrelliere e infortuni agli operatori nei centri di servizio.
La Meccanica delle Roll Out Cantilever Sistemi
Il sistemi a sbalzo estraibili (note anche come rastrelliere telescopiche o a manovella) cambia fondamentalmente la logica di prelievo. Invece di un braccio statico, la rastrelliera presenta bracci estensibili che si estendono al 100% nello spazio della corsia, funzionando come un cassetto pesante.

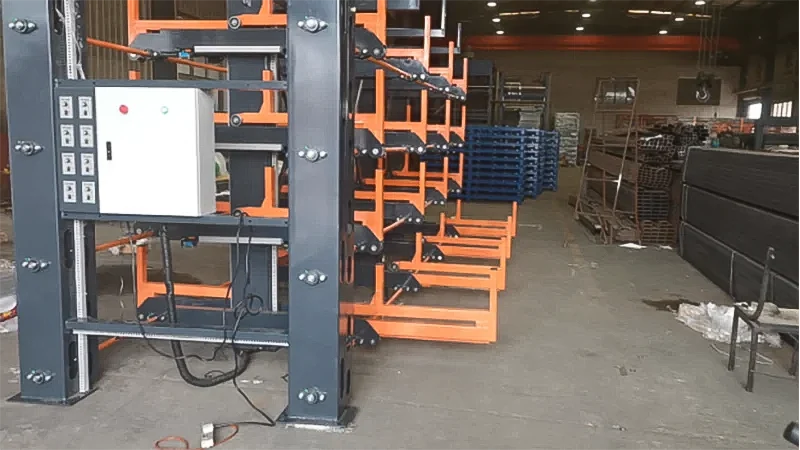

I bracci estensibili elettrici a comando remoto consentono l'accesso da parte di un singolo operatore senza sforzo fisico.
Accessibilità con Gru a Ponte
Il vantaggio distintivo per i trasformatori di acciaio è la possibilità di utilizzare una gru a ponte (gru a ponte) o un sollevatore a vuoto. Una volta che il cassetto della rastrelliera è esteso, il materiale è completamente esposto dall'alto. Un operatore può utilizzare imbracature in nylon o un sollevatore a vuoto per prelevare un singolo fascio di delicati raccordi per tubi o barre senza toccare i materiali adiacenti. Questa movimentazione "a contatto zero" preserva la finitura superficiale ed elimina lo "scavo" associato alle rastrelliere statiche.
Recupero dello Spazio a Pavimento
Le rastrelliere statiche determinano la disposizione del tuo piano perché richiedono corsie larghe affinché i carrelli elevatori possano girare con carichi lunghi. Roll Out Cantilever rastrelliere eliminano questo requisito. Poiché il carico viene effettuato verticalmente tramite gru, la larghezza della corsia deve solo accogliere la profondità del cassetto esteso e l'operatore. Aziende come GHWA recuperano spesso fino al 50% del loro spazio a pavimento, spazio che può essere riutilizzato per ulteriori tavole da taglio laser o centri di lavorazione CNC.
Confronto Diretto: Statico vs. Telescopico
Quando si valuta il ROI per un centro di servizio metallurgico, il confronto si concentra su velocità, sicurezza e utilizzo dello spazio.
| Caratteristica | Rastrelliera Cantilever Statico | alta capacità di carico dimensioni personalizzate design campione tempi di consegna rapidi Contattate per prezzi bassi. |
|---|---|---|
| Attrezzatura di Movimentazione Primaria | Carrello Elevatore Pesante / Carrello Laterale | Gru a Ponte / Sollevatore a Vuoto |
| Requisito di Larghezza Corsia | Ampia (12ft – 20ft a seconda della lunghezza del carico) | Stretto (Richiede solo spazio per il passaggio dell'operatore) |
| Selettività | Problemi di Primo Entrato-Ultimo Uscito (FILO) | Selettività al 100% (Preleva qualsiasi fascio istantaneamente) |
| Surface Damage Risk | Alto (Impatto delle forche, attrito di scorrimento) | Quasi Zero (Sollevamento verticale, nessun attrito) |
| Retrieval Time | 15-20 min (per articoli sepolti) | 2-4 min (Accesso diretto) |
Progettato per carichi industriali pesanti
Queste non sono scaffalature leggere da negozio al dettaglio. La struttura è fabbricata con profili in acciaio strutturale pesante per gestire il peso estremo di barre d'acciaio piene e tubi a parete spessa.
La configurazione a manovella su due lati massimizza la densità per lo stoccaggio di barre.
Le basi sono ancorate in profondità nel cemento per prevenire il ribaltamento quando i bracci sono completamente estesi sotto carico. Che tu scelga un meccanismo manuale a manovella (ideale per carichi fino a 6.600 lbs per braccio) o un sistema elettrico per materiali di calibro più pesante, i sistemi di azionamento sono progettati con cuscinetti industriali di alta qualità per garantire che un singolo operatore possa estendere un braccio completamente carico con il minimo sforzo.
Un ancoraggio sicuro è fondamentale per la stabilità dei sistemi cantilever estensibili.
Conclusione: La Scelta Strategica per i Trasformatori
Se il tuo impianto lavora travi d'acciaio grezze o produce componenti di precisione in acciaio inossidabile, la transizione dallo stoccaggio statico a quello estraibile non è solo un aggiornamento dello stoccaggio, ma una rivoluzione del flusso di lavoro. Abilitando l'accesso con gru a ponte ed eliminando i pericoli della manovra con carrello elevatore, proteggi il tuo inventario di alto valore e riduci drasticamente i tempi di inattività delle macchine in attesa dei materiali.
Domande Frequenti
Le rastrelliere cantilever estraibili possono sostenere barre d'acciaio piene pesanti?
Sì. Questi sistemi sono specificamente progettati per carichi pesanti. I modelli standard possono sostenere fino a 6.600 lbs (3.000 kg) per braccio, rendendoli ideali per barre piene e tubi a parete spessa.
In che modo questo sistema protegge i tubi in acciaio inossidabile lucidato dai graffi?
La rastrelliera consente un'estensione al 100%, il che significa che puoi utilizzare una gru a ponte con imbracature in nylon o sollevatori a vuoto per prelevare il materiale verticalmente. Ciò elimina lo scivolamento e lo sfregamento causati dalle forche dei carrelli elevatori nelle rastrelliere statiche, preservando la finitura superficiale (valore Ra).
Ho bisogno di un tipo specifico di pavimento per l'installazione?
Sì, a causa dell'elevata densità e dei carichi a sbalzo, è tipicamente richiesto un pavimento in cemento armato. Il nostro team di ingegneri esaminerà lo spessore della soletta e la valutazione in psi per determinare il modello di ancoraggio appropriato.
Il meccanismo a manovella è difficile da azionare con un carico completo?
No. I sistemi a manovella manuale utilizzano una riduzione ad alto rapporto e cuscinetti industriali. Un operatore può facilmente estrarre a manovella un braccio completamente carico del peso di diverse tonnellate con una mano.
Possiamo immagazzinare materiali di diverse lunghezze sulla stessa rastrelliera?
Assolutamente. I bracci sono indipendenti. Puoi immagazzinare tubi da 20ft sui livelli inferiori e barre più corte da 10ft sui livelli superiori, a condizione che il carico sia distribuito correttamente sui punti di appoggio.
