Rack a manovella operatore singolo

Per un centro servizi di acciaio inossidabile sanitario, un graffio su un tubo lucidato Ra 20 non è solo un difetto: è rottame. Smetti di affidarti ai carrelli elevatori per scavare tra le pile di tubi sensibili in 316L. Il nostro sistema consente a un singolo operatore di accedere a specifici numeri di colata in meno di 2 minuti, utilizzando un ponte di sollevamento per eliminare danni superficiali e "a nido d'ape".

Parla con un Esperto

Il costo nascosto della movimentazione di tubi ad alta purezza

Nel mondo della movimentazione di fluidi ad alta purezza—che tu fornisca i settori farmaceutico, lattiero-caseario o dei semiconduttori—l'integrità dell'inventario è fondamentale. Le scaffalature a mensola standard costringono i tuoi operatori a un pericoloso gioco del "tira e molla". Per raggiungere un fascio di tubi sanitari da 2″ di diametro esterno al livello inferiore, devono spostare i tre livelli superiori. Questa è la trappola della "doppia movimentazione".

Ogni volta che una forca di un carrello elevatore tocca un fascio, o un fascio sfrega contro un altro durante l'estrazione, rischi di compromettere la finitura superficiale (Ra) essenziale per la conformità ASME BPE. Inoltre, i corridoi necessari per i carrelli elevatori pesanti per manovrare tubi da 20 piedi occupano prezioso spazio produttivo che potrebbe essere utilizzato per nuove seghe o stazioni di lucidatura.

Perché l'accesso con "singolo operatore" cambia il flusso di lavoro

Il Rack a manovella operatore singolo sposta fondamentalmente il tuo metodo di prelievo da scavo orizzontale to sollevamento verticaleEcco la logica operativa:

• Estensione al 100%: Ogni livello funge da cassetto. Le mensole si estendono completamente nel corridoio, esponendo l'intera lunghezza del fascio di tubi.
• Integrazione con ponte di sollevamento: Una volta esteso, il materiale è completamente accessibile dall'alto. Un operatore può utilizzare imbracature in nylon per sollevare delicatamente il fascio richiesto senza che tocchi mai il materiale adiacente. Questo preserva la lucidatura superficiale delle costose leghe inossidabili.
• Efficienza ergonomica: Nonostante sostenga carichi fino a 6.600 lbs (3.000 kg) per livello, il sistema di cuscinetti ad alta precisione consente a una singola persona di aprire la scaffalatura con sforzo minimo. Non è richiesta la certificazione per carrelli elevatori per accedere al materiale.

Specifiche tecniche: Progettato per pareti spesse e barre piene

A differenza degli scaffali leggeri, questo sistema è progettato per la realtà pesante dei centri servizi metallurgici che immagazzinano barre piene e tubi a parete spessa. La struttura è realizzata con profili in acciaio strutturale (non lamiera profilata a freddo) per resistere a torsione e impatti.

Installazione: ancoraggio per la stabilità

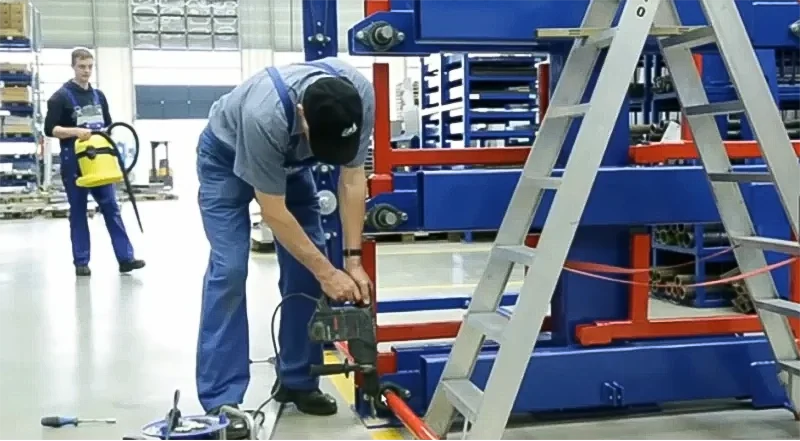

Poiché il centro di gravità si sposta quando carichi pesanti in acciaio inossidabile vengono estratti, un'installazione corretta è imprescindibile. Il sistema richiede una soletta in cemento armato. Come mostrato di seguito, i nostri team o i tuoi appaltatori locali devono utilizzare tasselli ad espansione pesanti per fissare le stazioni di base, garantendo che la scaffalatura rimanga rigida anche quando completamente estesa alla massima capacità.

Da "spazio morto" a capacità produttiva

Il ROI più immediato per un'officina di fabbricazione è il recupero dello spazio. Eliminando i corridoi da 12-15 piedi necessari per far girare un carrello elevatore con un carico da 20 piedi, puoi ridurre l'impronta di stoccaggio fino al 50%. In un ambiente produttivo ad alto costo, recuperare 500 piedi quadrati di spazio ti consente di installare una segna a nastro o una taglierina laser aggiuntiva, aumentando direttamente la produttività senza espandere l'edificio.

Domande Frequenti

Questa scaffalatura può proteggere tubi in acciaio inossidabile lucidati a specchio?
Sì. Possiamo equipaggiare le mensole con rivestimenti in polietilene UHMW (Ultra-Alto Peso Molecolare) o strisce in gomma. Combinato con la movimentazione tramite ponte di sollevamento (con imbracature in nylon), questo crea un ambiente di stoccaggio "senza contatto" che previene graffi metallo-su-metallo.

Qual è la lunghezza standard dei tubi che questo sistema gestisce?
Le scaffalature sono modulari. Mentre la configurazione più comune è progettata per fasci standard da 20 piedi (6 metri) utilizzati nell'industria dei tubi sanitari, possiamo aggiungere colonne verticali per ospitare lunghezze da 40 piedi o tagli personalizzati più corti.

Ho bisogno di un motore elettrico o la manovella manuale è sufficiente?
Per la maggior parte dei centri servizi che accedono a un fascio specifico 5-10 volte per turno, la Rack a manovella operatore singolo (manuale) è sufficiente. Il rapporto di trasmissione rende la manovella per 6.000 lbs gestibile per una persona. L'elettrico è consigliato solo per zone di alimentazione automatizzate ad altissimo ciclo.

Possiamo immagazzinare fasci con SKU misti sullo stesso livello di mensola?
Sì, ma per mantenere l'efficienza, consigliamo di utilizzare divisori regolabili (perni) sulle mensole. Questo consente di separare diversi diametri o numeri di colata sullo stesso livello senza che rotolino l'uno contro l'altro.

Quanto spazio di corridoio devo lasciare davanti alla scaffalatura?
Hai solo bisogno di spazio sufficiente per l'estensione completa della mensola (tipicamente uguale alla lunghezza della mensola, es. 40 pollici) più un passaggio sicuro per l'operatore. Non not hai bisogno dell'ampio raggio di sterzata richiesto per un carrello elevatore.
