Quando gli stampi e le matrici di iniezione vengono lasciati su pallet, blocchi o direttamente sul pavimento, la decisione di stoccaggio diventa parte di ogni cambio stampo. Gli operatori potrebbero dover spostare uno stampo per raggiungerne un altro, lavorare attorno a corridoi occupati o identificare un attrezzo da un gruppo affollato prima di sollevarlo. Questo può rendere il recupero più lento e può introdurre movimentazioni non controllate attorno a carichi pesanti. L'impilaggio a pavimento non è automaticamente sbagliato, ma richiede una disposizione disciplinata, accesso libero sufficiente e un inventario di attrezzi che non giustifichi un sistema di scaffalature dedicato.
Uno scaffale porta-stampi estraibile cambia la sequenza piuttosto che aggiungere semplicemente un altro ripiano. Ogni stampo è assegnato a una baia definita; il cassetto a piena estensione porta quella baia nel corridoio di lavoro; e, dove il sito ha una gru a ponte o un paranco adatto, lo stampo può essere sollevato verticalmente dopo che il cassetto è stato bloccato. Il risultato pratico è un passaggio SMED più chiaro e punti di controllo EHS più visibili—non un miglioramento percentuale garantito o una dichiarazione automatica di conformità.
Cosa cambia nell'impilaggio a pavimento nella sequenza di lavoro

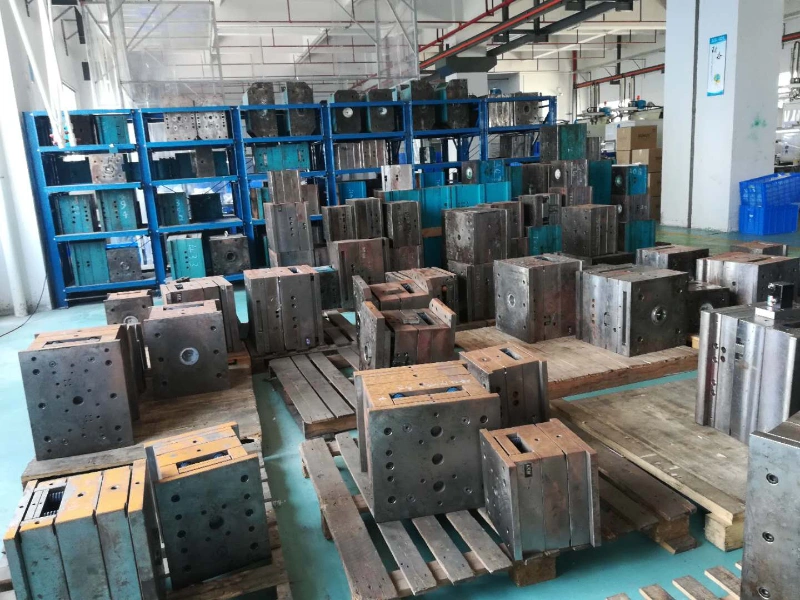

L'impilaggio a pavimento mantiene basso il costo di ingresso e può funzionare per un piccolo numero di attrezzi leggeri e a bassa frequenza di utilizzo. Il compromesso appare quando gli stampi diventano densi, pesanti o di dimensioni miste. Uno stampo in fondo o sotto un altro carico non è più un recupero in un solo passaggio: il team potrebbe dover liberare gli attrezzi vicini, portare un carrello elevatore o attrezzature per pallet, ricreare una posizione di sollevamento sicura e poi riposizionare gli oggetti spostati. Le etichette possono anche diventare difficili da vedere quando gli stampi sono immagazzinati come gruppo piuttosto che in posizioni individuali e accessibili. Per un supervisore che confronta scaffale porta-stampi vs impilaggio a pavimento, la domanda chiave non è solo l'area del pavimento; è se ogni cambio stampo pianificato ha un percorso di accesso chiaro e una mossa successiva definita. La foto mostra il tipo di ambiente di movimentazione stampi a livello pavimento che dovrebbe essere valutato prima di scegliere un metodo di stoccaggio.
Cosa risolvono i cassetti a piena estensione—e cosa non risolvono
Un cassetto a piena estensione separa uno stampo dall'inventario circostante. La struttura a tre montanti supporta un'estrazione al 100% in modo che il carico selezionato sia presentato frontalmente invece di essere sepolto dietro un altro attrezzo. Le guide con cuscinetti cambiano gran parte dell'attrito di scorrimento in movimento rotatorio, mentre perni di sicurezza, limiti meccanici, controventature posteriori, ancoraggio alla base e controllo delle guide aiutano a gestire il cassetto e il suo spostamento del centro di gravità. Le configurazioni tipiche Erack sono progettate per 0,5–3 tonnellate per livello, con due o quattro livelli e dimensioni dei cassetti selezionate in base all'inventario; la configurazione finale richiede comunque una revisione del carico e del pavimento a livello di progetto. Il cassetto non rende sicuro un pavimento inadatto, non elimina la necessità di pratiche di sollevamento addestrate, né sostituisce una gru, un paranco, una fettuccia o un piano di rigging correttamente dimensionati. Rivedere la configurazione dello scaffale in PDP-04 prima di confrontarla con le disposizioni di stoccaggio in PDP-01 e PDP-02.
Cosa cambia per SMED e EHS

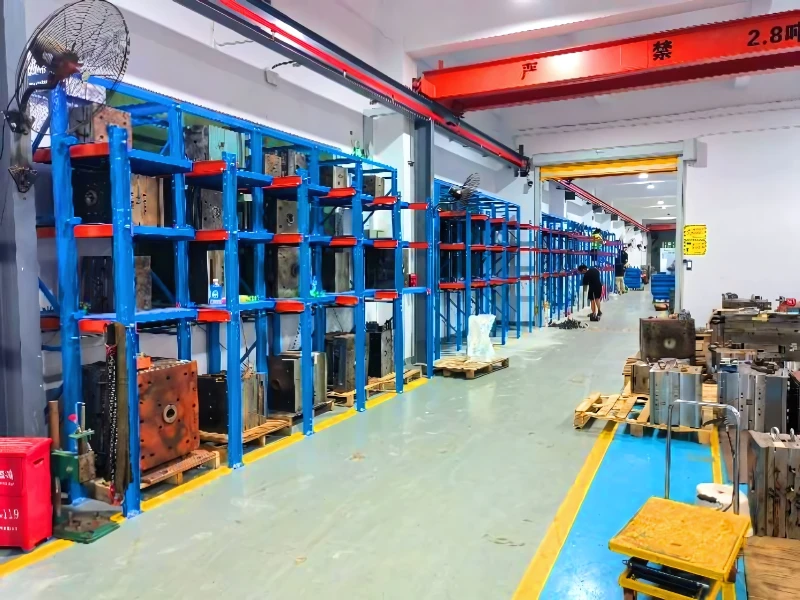

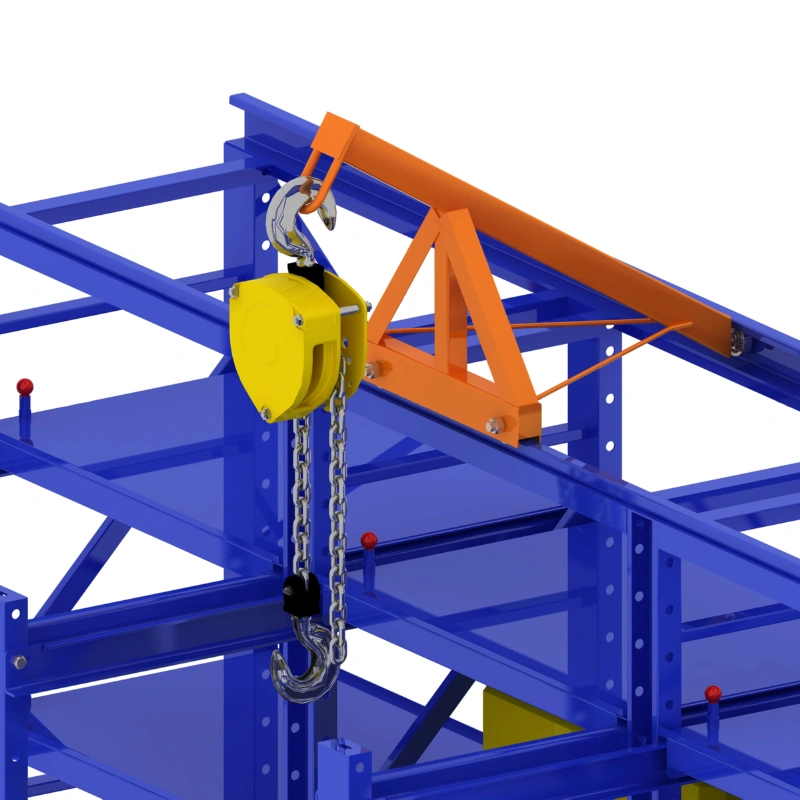

Per SMED, il miglioramento è principalmente nella ripetibilità: un attrezzo ha una baia nota, il cassetto espone l'intero carico e il punto di sollevamento può essere pianificato prima dell'inizio del cambio stampo. Questo riduce la ricerca evitabile, lo spostamento e il riposizionamento attorno allo stampo. Per EHS, lo scaffale crea controlli più osservabili: una baia alla volta, un controllo positivo del perno di sicurezza e del limite meccanico, un percorso di sollevamento aereo definito e ancoraggio al pavimento su pavimento indurito. La gru a ponte o il paranco devono corrispondere al piano del sito e al carico; il cassetto a piena estensione deve essere bloccato prima del sollevamento. Uno scaffale può quindi supportare un metodo più sicuro, ma non rende da solo un'attività conforme né elimina tutto il rischio di carichi sospesi. L'immagine mostra la relazione gru-scaffale che deve essere verificata durante la pianificazione del layout.
Quando ogni opzione di stoccaggio ha senso
- Scegliere un impilaggio a pavimento disciplinato per un piccolo inventario di attrezzi leggeri, stabili e accessibili raramente, quando ogni carico può essere raggiunto senza spostare un altro carico e il layout del pavimento preserva un percorso di movimentazione sicuro.
- Scegliere uno scaffale porta-stampi estraibile per matrici o stampi pesanti che vengono accessibili ripetutamente, immagazzinati in dimensioni miste o movimentati in una stanza stampi dove baie definite e accesso diretto alla gru possono migliorare la sequenza di cambio stampo.
- Specificare lo scaffale solo dopo aver verificato le condizioni del pavimento indurito, le posizioni di ancoraggio, la copertura del sollevamento aereo, le dimensioni dei cassetti, la spaziatura dei livelli e il carico di ogni stampo—non da una valutazione generica dello scaffale.
- Considerare un layout ibrido quando attrezzi leggeri a bassa frequenza possono rimanere in posizioni controllate a pavimento mentre attrezzi di alto valore, pesanti o cambiati frequentemente passano allo stoccaggio estraibile.
Domande dell'acquirente prima di passare dall'impilaggio a pavimento
Uno scaffale porta-stampi estraibile è sempre meglio dell'impilaggio a pavimento?
No. L'impilaggio a pavimento può rimanere pratico per stoccaggio a bassa frequenza e carichi leggeri con accesso chiaro e identificazione controllata. Uno scaffale porta-stampi estraibile diventa più rilevante all'aumentare del peso dell'attrezzo, della frequenza di recupero, della densità dell'inventario o dell'esposizione al cambio stampo. Confrontare l'elenco effettivo degli stampi, non solo il numero di posizioni di stoccaggio.
Un cassetto a piena estensione migliora automaticamente sicurezza e SMED?
No. Fornisce una posizione di recupero più definita e può supportare un percorso di sollevamento ripetibile, ma gli operatori hanno comunque bisogno dei controlli corretti del perno di sicurezza e dei limiti, attrezzature di sollevamento dimensionate, rigging adeguato, ancoraggio al pavimento e un metodo di lavoro documentato. Il beneficio atteso è qualitativo: meno ricerca e rimaneggiamento per SMED, e controlli più visibili per EHS.
