La stabilità di un carrello a 2 ripiani con un cassetto esteso e completamente carico non è una questione di fortuna: è il risultato di un'ingegneria deliberata. I progetti tradizionali cedono sotto carichi a sbalzo, creando un chiaro rischio di ribaltamento. Le soluzioni industriali moderne, tuttavia, integrano sistemi meccanici dedicati per neutralizzare completamente questo rischio, garantendo la sicurezza dell'operatore e proteggendo l'inventario di alto valore anche a piena capacità di 600 kg.
I carrelli a 2 livelli con cassetti sono sicuri contro il ribaltamento?
La questione se un carrello a 2 ripiani con un cassetto estraibile sia sicuro contro il ribaltamento è critica in qualsiasi ambiente industriale, da un affollato magazzino di ricambi auto a un reparto di produzione elettronica di alta precisione. La risposta intuitiva è spesso scettica; estendere un carico pesante lontano dal centro di gravità sembra un invito diretto all'instabilità. Tuttavia, un carrello adeguatamente progettato 2 tier trolley on wheels, specificamente progettato per uso industriale, non solo è sicuro ma è costruito attorno a un sistema che contrasta attivamente le forze che causano il ribaltamento.
La sicurezza di tale progetto non è intrinseca al concetto, ma è ottenuta attraverso un insieme specifico di principi ingegneristici. A differenza dei semplici carrelli portaattrezzi su ruote, un carrello di grado industriale con cassetto estraibile si basa su un sistema integrato multi-componente per mantenere un perfetto equilibrio, indipendentemente dalla posizione del cassetto o dal carico che trasporta.
Il Cuore della Stabilità: Un Sistema di Bilanciamento Indipendente
La differenza fondamentale tra un progetto pericoloso e uno sicuro risiede nella capacità del carrello di gestire lo spostamento del suo centro di gravità. Un sistema sicuro non si limita a resistere alla forza di ribaltamento; disaccoppia meccanicamente il peso del cassetto esteso dall'equazione di stabilità del telaio principale. Ciò è realizzato attraverso un'architettura appositamente progettata.

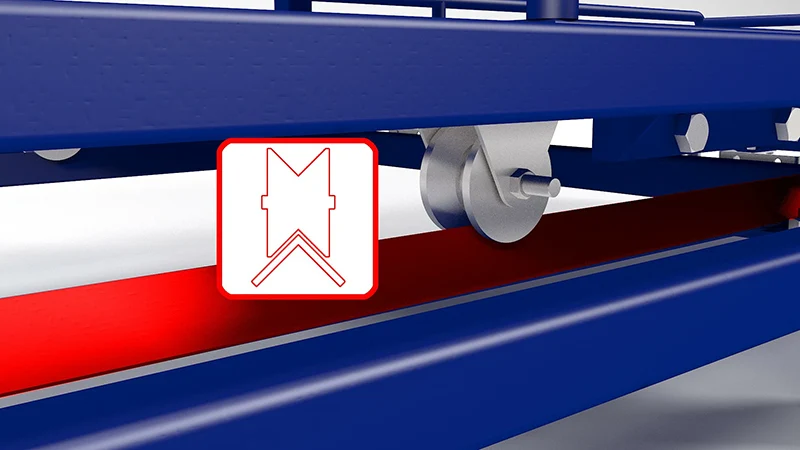

Il Meccanismo a Ruota a V e Guida in Acciaio Angolare
Il primo componente che garantisce la stabilità è il sistema di guida. Invece delle tradizionali guide piatte che possono incepparsi sotto carico o accumulare detriti, questo sistema impiega una ruota a V che scorre su una guida in acciaio angolare. Questo progetto offre due vantaggi chiave per la sicurezza:
- Azione Autocentrante: La scanalatura a V mantiene naturalmente la ruota perfettamente allineata sulla pista. Ciò impedisce al cassetto di inclinarsi o incepparsi durante l'estensione e la retrazione, che altrimenti potrebbe creare forze laterali improvvise e imprevedibili che contribuiscono all'instabilità.
- Tolleranza ai Detriti: Il design aperto della guida è molto meno suscettibile all'inceppamento da polvere, trucioli metallici o detriti di imballaggio comuni negli ambienti di officina, garantendo un movimento fluido e prevedibile ogni volta.
Il Ruolo Critico dei Carrellini Anteriori Ausiliari
La caratteristica anti-ribaltamento più cruciale è la coppia di carrellini ausiliari situati nella parte anteriore del cassetto estraibile. Quando il cassetto è retratto, queste ruote sono inattive. Tuttavia, nel momento in cui il cassetto viene esteso, entrano in contatto con il pavimento, modificando fondamentalmente la fisica dell'intera struttura.
Questo crea un'impronta stabile a "sei ruote" sul terreno. I carrellini ausiliari trasformano efficacemente il cassetto esteso in una propria piattaforma stabile e indipendente. Il peso degli oggetti sul ripiano inferiore viene trasferito direttamente al pavimento attraverso questi carrellini, non come una forza di ribaltamento (coppia) sul telaio principale del carrello. Questo disaccoppiamento meccanico è la ragione principale per cui il carrello rimane perfettamente bilanciato, consentendo agli operatori di caricare o scaricare in sicurezza oggetti pesanti come dischi freno o alimentatori elettronici dall'alto senza alcun rischio di inclinazione in avanti dell'unità principale.
Bloccaggio e Limitazione per la Sicurezza Dinamica
La sicurezza va oltre la stabilità statica. Per prevenire incidenti durante il transito, sono integrati due meccanismi aggiuntivi:
- Fermo a Pernio di Allineamento: Un fermo a pernio interno, montato a filo, blocca saldamente il cassetto all'interno del telaio principale. Ciò impedisce al cassetto di scivolare fuori inaspettatamente durante fermate improvvise, svolte o durante la navigazione su rampe, assicurando che il centro di gravità del carrello rimanga fisso durante il movimento.
- Blocchi di Finecorsa: Robusti blocchi in acciaio sono installati all'estremità della pista per fungere da arresto meccanico, impedendo fisicamente al cassetto di essere estratto troppo e di staccarsi dal telaio principale.
Progettato per Carichi Industriali: Materiale e Costruzione
Il progetto teorico è supportato da materiali robusti e ingegneria verificata. L'intero telaio e il ripiano estraibile sono costruiti in acciaio strutturale Q235, noto per la sua elevata resistenza alla trazione e durata. La scelta del materiale non è arbitraria; è selezionata per resistere ai rigori degli ambienti industriali dove urti e carichi pesanti sono la norma.
Questa integrità strutturale è convalidata attraverso l'Analisi agli Elementi Finiti (FEA). Nelle simulazioni in cui sia il ripiano superiore che quello inferiore sono stati sottoposti a un carico distribuito di 300 kg (per un totale di 600 kg), lo stress massimo sulla struttura (214 Mpa) è rimasto ben al di sotto del carico di snervamento del materiale. Ciò conferma che il carrello può gestire in sicurezza il suo carico nominale massimo senza rischio di fatica del materiale o cedimento strutturale, anche nel suo stato esteso più vulnerabile.
Uno Sguardo Comparativo su Stabilità e Sicurezza
Per apprezzare appieno l'efficacia del progetto, è utile confrontarlo con altri carrelli comuni. Le differenze nel rischio di ribaltamento e nella sicurezza complessiva sono nette.
| Dimensione di Valutazione | Carrello Standard a 2 Ripiani | Carrello Utilitario in Plastica | Carrello Progettato con Cassetti |
| Rischio di Ribaltamento (Accesso al Ripiano Inferiore) | Basso (Nessuna parte mobile) | Basso (Nessuna parte mobile) | Effettivamente Zero (Sistema di bilanciamento indipendente) |
| Rischio Ergonomico | Alto (Richiede piegamenti profondi e allungamenti, causando sforzo) | Alto (Richiede piegamenti profondi in uno spazio ristretto) | Estremamente Basso (Consente accesso verticale e in posizione eretta) |
| Capacità di Carico Massima (SWL) | Circa 300-500 kg | Circa 150 kg | 600 kg (Verificata) |
| scaffali per stampi | Buona (Acciaio saldato) | Scarsa (Soggetta a crepe sotto impatto o carichi puntuali pesanti) | Eccellente (Acciaio Q235, telaio saldato MIG/MAG) |
| Caratteristica di Sicurezza Operativa | Nessuno | Nessuno | Fermo a Pernio di Allineamento e Blocchi di Finecorsa |
Conclusione: Sicurezza Attraverso un Progetto Superiore
In conclusione, un carrello a 2 piani con cassetti è inequivocabilmente sicuro contro il ribaltamento, a condizione che sia progettato con un sistema di stabilità dedicato. La combinazione di una guida a V per le ruote, rotelle anteriori ausiliarie che creano una base indipendente a sei ruote e robusti meccanismi di blocco elimina completamente i rischi associati all'estrazione di un cassetto pesante e carico. Questo design non solo previene gli incidenti, ma trasforma un compito un tempo scomodo e faticoso in un processo sicuro, efficiente ed ergonomico. Per qualsiasi operazione che dia priorità sia alla sicurezza dei lavoratori che all'efficienza operativa, scegliere un carrello costruito su questi principi ingegneristici è un investimento solido e sicuro.
Domande Frequenti
Qual è il principio fisico principale che impedisce a questo tipo di carrello di ribaltarsi?
Il principio principale è la reindirizzazione della forza. Le rotelle anteriori ausiliarie sul cassetto trasferiscono il carico verticale del piano inferiore direttamente al pavimento, creando una base stabile a sei ruote. Questo converte quella che sarebbe una forza di ribaltamento (coppia) su un carrello convenzionale in un semplice e stabile carico verticale, eliminando il rischio di inclinazione in avanti.
Il cassetto può essere accidentalmente estratto completamente dal carrello?
No. Il sistema è dotato di robusti blocchi di arresto in acciaio saldati all'estremità delle guide. Questi blocchi agiscono come un fermo fisico definitivo, impedendo al cassetto di essere estratto oltre il limite e di staccarsi dal telaio principale, anche se tirato con forza eccessiva.
Come rimane stabile il carrello su pavimenti di officina leggermente irregolari?
La stabilità su superfici irregolari deriva dalla combinazione del robusto telaio in acciaio Q235, che resiste alla torsione, e delle rotelle di alta qualità in poliuretano (PU). Le ruote in PU hanno un grado di elasticità che aiuta ad assorbire piccole imperfezioni del pavimento, mantenendo un contatto e una stabilità migliori rispetto a ruote rigide in nylon o ghisa.
È sicuro spostare il carrello quando il cassetto inferiore è carico ma chiuso?
Sì, è perfettamente sicuro. Il chiavistello a perno integrato è progettato specificamente per questo scopo. Blocca saldamente il cassetto al telaio principale, impedendogli di scivolare aperto durante lo spostamento. Ciò garantisce che il baricentro del carrello rimanga costante e stabile mentre viene spinto o tirato.
Qual è il carico massimo di sicurezza per il cassetto estraibile quando è completamente estratto?
L'intero sistema è classificato per un carico totale di 600 kg. La validazione ingegneristica, inclusi i test ANSYS FEA, è stata eseguita con un carico simulato di 300 kg sul piano inferiore e 300 kg su quello superiore contemporaneamente. Il sistema di bilanciamento indipendente è progettato per supportare in sicurezza questa capacità anche quando il cassetto è completamente estratto.
