Rack per Trasporto Vetro con Capacità di Carico Certificata

Smetti di chiederti se i tuoi attuali telai possono sopportare 4.000 libbre di vetro temperato jumbo. Nell'industria della lavorazione del vetro, un cedimento strutturale non è solo un inconveniente: è un pericolo per la sicurezza che distrugge IGUs di alto valore e blocca la tua linea di produzione. Hai bisogno di una capacità di carico certificata, non solo di metallo saldato. Parla con un Esperto

L'ingegneria dietro la "capacità di carico certificata"

Nel mondo dello stoccaggio e del trasporto del vetro float, "heavy duty" è spesso un termine di marketing usato con leggerezza. Tuttavia, per un impianto che gestisce vetro temperato da 10 mm o lastre di pietra pesanti, la differenza tra un telaio generico e uno scaffale per trasporto vetro progettato con acciaio strutturale al carbonio Q235 è la differenza tra una consegna sicura e un carico di camion collassato.

I nostri telai a L (spesso chiamati L-bucks nel settore) sono progettati con una struttura di supporto verticale a 90° supportata da contrappesi calcolati. A differenza dei telai A in legno che marciscono e si indeboliscono nel tempo, il nostro telaio in acciaio saldato a giunto pieno mantiene la rigidità strutturale anche sotto carichi dinamici fino a 4 tonnellate (8.800 libbre). Questo garantisce che quando il tuo carrello elevatore colpisce una buca, sia il telaio ad assorbire l'urto, non il tuo vetro.

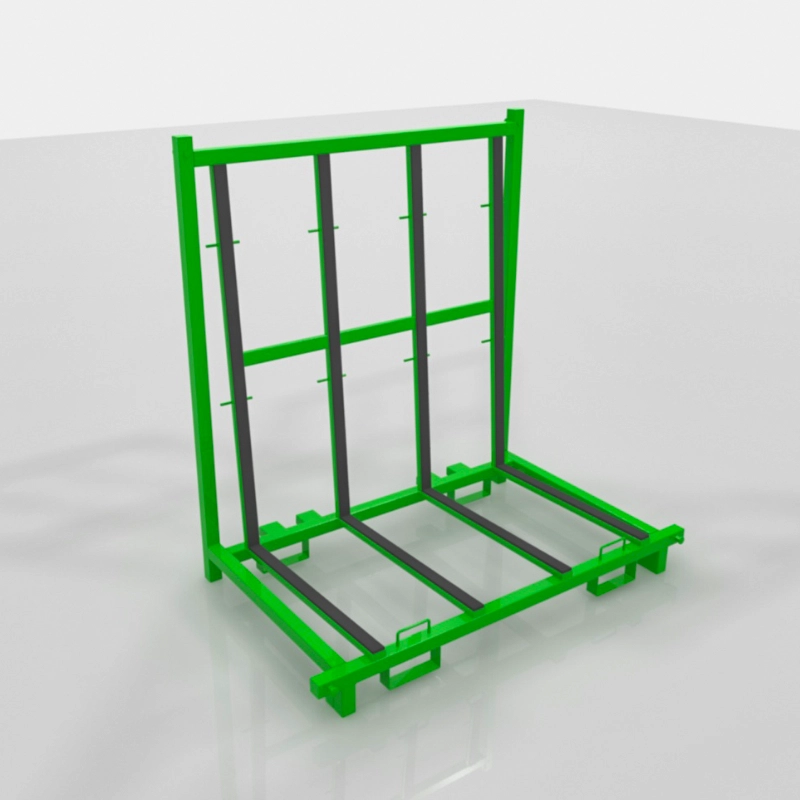

Figura 1: Design di grado industriale in grado di supportare da 1,5 a 4 tonnellate di lastre di vetro pesante o pietra.

Risolvere l'incubo del "contatto metallo su vetro"

Chiedi a qualsiasi installatore di vetrate quale sia il loro più grande mal di testa, e menzioneranno la "scheggiatura dei bordi" causata da supporti usurati. I telai tradizionali usano colla per fissare strisce di gomma. In climi caldi o sotto la forza di taglio del carico di IGUs pesanti, questa colla cede, la gomma scivola via, e il bordo del tuo vetro sfrega direttamente contro la trave d'acciaio.

Abbiamo eliminato questo rischio utilizzando Profili in Gomma con Nucleo in AcciaioInvece dell'adesivo, modelliamo la gomma attorno a un inserto in acciaio e la fissiamo meccanicamente al telaio usando viti autofilettanti. Questo crea un legame permanente. I tuoi rivestimenti Low-E e i bordi lucidati rimangono intatti perché lo strato protettivo non può fisicamente delaminarsi o scivolare, indipendentemente da quante volte carichi e scarichi il telaio.

Figura 2: Strisce di gomma con anima in acciaio fissate meccanicamente al telaio garantiscono zero contatto metallo-vetro.

La logistica dell'"annidamento": ridurre il costo del viaggio di ritorno del 70%

Se stai spedendo dallo stabilimento di produzione al cantiere, il viaggio di ritorno con i telai vuoti è solitamente un costo irrecuperabile. I telai A standard occupano lo stesso spazio a pavimento da vuoti come da pieni.

I nostri telai certificati glass transport racks presentano un design geometrico sfalsato che consente l'"annidamento". Quando sono vuoti, puoi impilare 7 telai nell'impronta di soli 2-3 unità standard. Per un responsabile della logistica, questo significa che puoi inserire quasi 100 telai vuoti in un singolo container 40HQ o camion di ritorno, riducendo drasticamente la spesa per la logistica inversa.

Figura 3: Telai vuoti annidati insieme per risparmiare prezioso spazio in magazzino e sul camion.

Gestione di formati jumbo e carichi specializzati

I telai standard spesso falliscono quando si ha a che fare con lastre "Jumbo" (es. 130″ x 204″) o unità doppie pesanti. Il baricentro si sposta e, senza una corretta ingegneria, il telaio può ribaltarsi. I nostri telai heavy-duty sono progettati con una base allungata e specifici angoli di inclinazione di 3-5° per mantenere il baricentro in sicurezza all'interno del passo, anche quando caricati con vetro stratificato ad alta densità.

Inoltre, per i team di installazione, includiamo golfari di sollevamento per gru a 4 punti e canali per carrelli elevatori a quattro vie. Ciò consente una transizione senza soluzione di continuità dal camion di consegna alla gru a torre nel cantiere senza dover riattrezzare il carico, minimizzando i rischi di movimentazione.

Figura 4: Trasporto sicuro di vetro architettonico di grande formato con elevati margini di sicurezza del carico.

Domande Frequenti (FAQ)

D1: Qual è la capacità di carico certificata massima per il vostro telaio a L standard?

I nostri modelli heavy-duty standard sono classificati da 3.300 libbre (1.500 kg) a 8.800 libbre (4.000 kg), a seconda dello spessore specifico della parete del tubo (2,5 mm – 3,0 mm) e della configurazione scelta.

D2: Questi telai possono essere utilizzati per spedire unità di vetro isolante (IGUs) senza rotture?

Sì. Il design verticale a 90° con un'inclinazione di 3-5° previene l'effetto di "incurvamento" comune nei telai A. Combinato con il nostro rivestimento in gomma con anima in acciaio, previene la pressione sui bordi che tipicamente causa la rottura della tenuta o la frantumazione delle IGUs durante il trasporto.

D3: Quanti telai vuoti posso inserire in un camion di ritorno?

Grazie al design annidabile, puoi impilare circa 7-10 telai vuoti nello spazio di una singola unità assemblata. Un camion standard da 53′ o un container 40HQ può ospitare circa da 98 a 112 telai vuoti annidati.

D4: Offrite la zincatura a caldo per lo stoccaggio all'aperto?

Sì. Mentre la nostra finitura standard è la verniciatura elettrostatica a polvere (RAL 5010 Blu), raccomandiamo vivamente la zincatura a caldo per i telai utilizzati in depositi di pietra all'aperto o cantieri esposti, per prevenire che la ruggine comprometta la resistenza dell'acciaio per 10-20 anni.

D5: I telai sono compatibili con i telai A esistenti che già possiedo?

I telai a L e i telai A sono strutturalmente diversi. Tuttavia, il nostro team di ingegneria può personalizzare le dimensioni della base e le altezze delle tasche per forche dei nostri Gracks per garantire che funzionino con la tua flotta di carrelli elevatori esistente e le specifiche della banchina di carico.
