Custom Cantilever Pipe Rack: Optimized Storage for Industrial Piping

Storing long materials like pipes demands a racking system that combines strength, adaptability, and space efficiency. This case study (Project No. 14593) details how we engineered a bespoke
Die Lagerung langer Materialien wie Rohre erfordert ein Regalsystem, das Festigkeit, Anpassungsfähigkeit und Platzeffizienz vereint. Diese Fallstudie (Projekt Nr. 14593) beschreibt, wie wir ein maßgeschneidertes
cantilever pipe rack
Kragarm-Rohrregal
for a client managing 3–12-meter pipes with a robust 2.5-ton capacity per level. Discover why this solution could revolutionize your warehouse operations.
für einen Kunden entwickelten, der 3–12 Meter lange Rohre mit einer robusten Tragfähigkeit von 2,5 Tonnen pro Ebene verwaltet. Entdecken Sie, warum diese Lösung Ihre Lagerabläufe revolutionieren könnte.

Client Requirements: Precision Storage for Varied Pipe Lengths
Kundenanforderungen: Präzise Lagerung für unterschiedliche Rohrlängen

The project required a system tailored to specific industrial needs:
Das Projekt erforderte ein System, das auf spezifische industrielle Anforderungen zugeschnitten ist:

• Purpose:
  Zweck:
  Store pipes ranging from 3–12 meters in length.
  Lagerung von Rohren mit einer Länge von 3–12 Metern.

• Kapazität: 5 tons per arm level for heavy-duty loads.
  2,5 Tonnen pro Armebene für schwere Lasten.

• Design: Single-sided configuration for designated warehouse zones (A4–A8, B8–B9).
  Einseitige Konfiguration für festgelegte Lagerzonen (A4–A8, B8–B9).

• Struktur: 5-meter height with 5 adjustable arm levels and a reinforced base.
  4,5 Meter Höhe mit 5 verstellbaren Armebenen und einem verstärkten Sockel.


Technical Solution: Engineered for Performance
Technische Lösung: Für Leistung ausgelegt

Unser cantilever pipe rack
Kragarm-Rohrregal
design delivered unmatched versatility and durability:
Das Design bot unübertroffene Vielseitigkeit und Haltbarkeit:

• Abmessungen: 10,400 mm length × 2,180 mm width × 4,500 mm height.
  10.400 mm Länge × 2.180 mm Breite × 4.500 mm Höhe.

• Load Optimization:
  Lastoptimierung:
  5-ton capacity per level using high-strength steel construction.
  2,5 Tonnen Tragfähigkeit pro Ebene durch Konstruktion aus hochfestem Stahl.

• Adaptive Storage:
  Adaptive Lagerung:

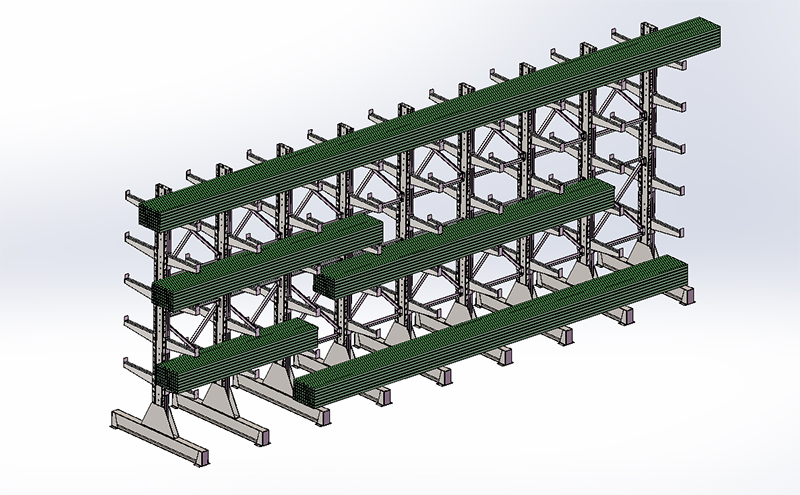

  Arms configured to accommodate 3–12-meter pipes efficiently. Short pipes (3–6m) occupy fewer arms, freeing space; long pipes utilize the full 10.4-meter span.
  Arme so konfiguriert, dass sie 3–12 Meter lange Rohre effizient aufnehmen. Kurze Rohre (3–6 m) belegen weniger Arme und schaffen Platz; lange Rohre nutzen die volle Spannweite von 10,4 Metern.


Why This Cantilever Pipe Rack Excels
Warum dieses Kragarm-Rohrregal überzeugt

Space & Accessibility
Platz & Zugänglichkeit

The open-front design eliminates obstructions, enabling direct forklift access and reducing handling time by 30%. Vertical space optimization allows 5 storage tiers within 4.5 meters, maximizing cubic warehouse volume.
Das offene Frontdesign beseitigt Hindernisse, ermöglicht direkten Gabelstaplerzugang und reduziert die Handhabungszeit um 30 %. Die vertikale Raumoptimierung ermöglicht 5 Lagerebenen auf 4,5 Metern und maximiert das kubische Lagervolumen.

Durability & Safety
Haltbarkeit & Sicherheit

Hot-dipped galvanized steel components resist corrosion, while anchored base columns (secured with expansion bolts) prevent tipping under maximum loads. Load stops on arms secure pipes during seismic shifts or impacts.
Feuerverzinkte Stahlkomponenten widerstehen Korrosion, während verankerte Basissäulen (mit Spreizdübeln gesichert) ein Umkippen unter maximalen Lasten verhindern. Lastanschläge an den Armen sichern Rohre bei Erschütterungen oder Stößen.

Niedrig. Zerlegbares Design ermöglicht Flachpackversand, reduziert Frachtkosten drastisch.
Adjustable arm heights and lengths adapt to inventory changes. Single-sided configurations simplify installation against walls, while clear aisle visibility streamlines inventory checks.
Verstellbare Armhöhen und -längen passen sich Bestandsänderungen an. Einseitige Konfigurationen vereinfachen die Installation an Wänden, während freie Gangübersicht die Bestandskontrollen erleichtert.

Packaging & Logistics
Verpackung & Logistik

Racks ship disassembled with remote assembly support. Two packaging options ensure cost-effective delivery:
Regale werden zerlegt mit Fernmontageunterstützung versendet. Zwei Verpackungsoptionen gewährleisten eine kosteneffiziente Lieferung:

• Standard:
  Standard: Stretchfolie + Umreifung (keine zusätzlichen Kosten; leichte Transportschrammen möglich).

• Premium:
  Holzverpackung zu $90/m² (ideal für empfindliche Sendungen).


Umsetzungszeitplan

Typische Projektmeilensteine:

• Designabschluss:
  1–2 Wochen

• Fertigung: 4–6 Wochen

• Versand/Montage:
  1–2 Wochen


Gesamte Vorlaufzeit:
6–10 Wochen
von der Bestellung bis zur Betriebsbereitschaft.

Risikominderung & Wartung

Proaktive Maßnahmen gewährleisten langfristige Leistung:

• Stabilität:
  Obligatorische Bodenverankerung auf Betonböden.

• Inspektionen:
  Vierteljährliche Prüfungen auf Armverformung, Schweißnahtintegrität und Säulenausrichtung.

• Schulung: Bediener begrenzen die Armausdehnung auf 80% Kapazität, um die Belastung der Endanschläge zu reduzieren.


Optimieren Sie noch heute Ihre Rohrlagerung

Dieser cantilever pipe rack
Kragarm-Rohrregal
Das System zeigt, wie kundenspezifische Technik komplexe Lagerherausforderungen löst. Mit einer Kapazität von 2,5 Tonnen pro Ebene und einer Spannweitenflexibilität von 12 Metern optimiert es Abläufe in Branchen wie Bau, Metallverarbeitung oder Logistik.

Bereit, Ihren Platz zu optimieren?
Kontaktieren Sie unser Ingenieursteam für eine maßgeschneiderte Lösung.
