Für Glasverarbeiter, die mit dünnem Glas arbeiten, wie z.B. 6-mm-Scheiben für Isolierglas-Einheiten (IGUs), kann die Wahl der innerbetrieblichen Lagerung den Unterschied zwischen Gewinn und Verlust ausmachen. Der subtile, unsichtbare Schaden, der durch unsachgemäße Unterstützung während der Lagerung und des Transports verursacht wird, zeigt sich oft erst als katastrophales Versagen im Härteofen. Dies wirft eine kritische betriebliche Frage auf: Welches Basisdesign bietet überlegenen Schutz und Effizienz?
Die Kernherausforderung: Warum dünnes Glas eine andere Unterstützungsphilosophie erfordert
Die Handhabung dünner Glasscheiben stellt eine einzigartige Reihe physikalischer Herausforderungen dar, die Standard-Lagersysteme oft nicht bewältigen können. Im Gegensatz zu dickeren Platten hat dünnes Glas (z.B. 6 mm oder weniger) deutlich weniger Steifigkeit. Wenn es auf einer traditionellen Rollenbasis platziert wird, hängt das Glas zwischen den Kontaktpunkten durch. Während der Bewegung innerhalb einer Anlage führt dieses Durchhängen zu ständigem Biegen und Vibrieren. Diese scheinbar geringe Bewegung ist die Hauptursache für Mikrorisse – winzige, oft unsichtbare Risse, die sich entlang der Glaskante bilden. Diese Defekte werden zu kritischen Schwachstellen bei nachfolgenden Prozessen, insbesondere unter der intensiven thermischen Belastung eines Härteofens, was zu höheren Ausschussraten und Unterbrechungen des Produktionsflusses führt.
Die Unterstützungssysteme im Detail: Rollenbasis vs. Vollbasis
Der grundlegende Unterschied zwischen einer Rollenbasis und einem Harfenregal mit Vollbasis liegt darin, wie sie die Last der Glasscheibe verteilen. Diesen mechanischen Unterschied zu verstehen, ist der Schlüssel zur Auswahl der richtigen Ausrüstung für Ihre spezifische Anwendung.
Das Rollenbasis-System

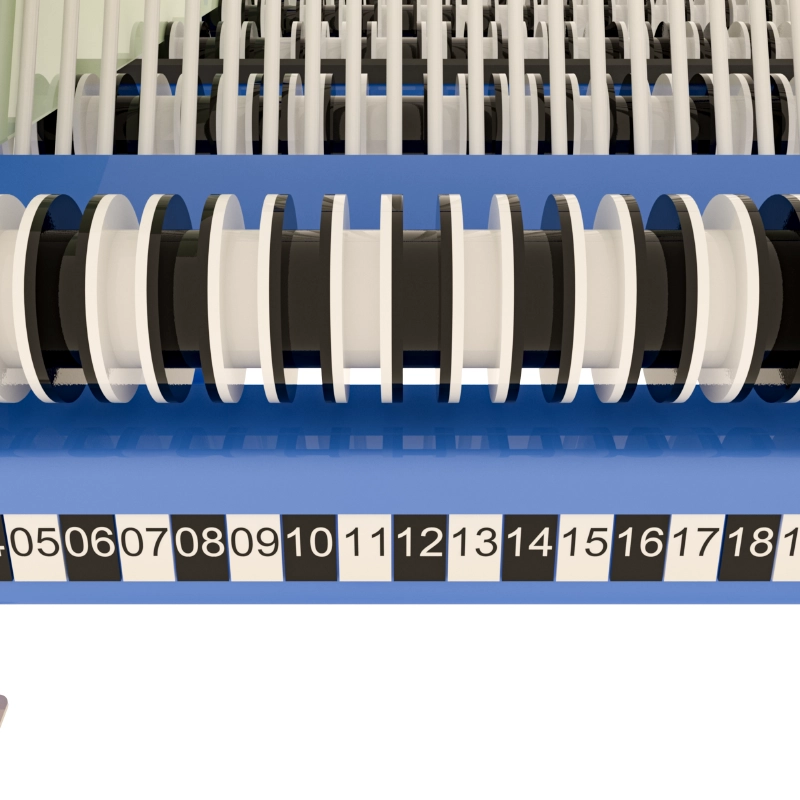

Eine Rollenbasis nutzt eine Reihe von Nylon- oder Stahlrollen, um das Glas zu unterstützen. Jede Rolle erzeugt einen einzelnen Kontaktpunkt. Dieses Design minimiert die Reibung, was es einem Bediener erleichtert, schwere, dicke Glasscheiben manuell in das Regal und aus ihm herauszuschieben. Für dünnes Glas werden jedoch die ungestützten Spannweiten zwischen diesen Rollen zu einem erheblichen Nachteil, da das Material während des Transports biegen und vibrieren kann.
Das Vollbasis-System: Ein Wechsel zu kontinuierlicher Unterstützung
A Harp-Rack mit Vollboden ersetzt Rollen durch eine feste, durchgehende Oberfläche, typischerweise aus hochdichtem Polyethylen (HDPE) oder einem ähnlichen nicht abrasiven Material. Diese Basis ist präzisionsgefräst mit Schlitzen, die perfekt auf die erforderliche Glasdicke abgestimmt sind. Dieses Design bietet eine ununterbrochene lineare Unterstützung entlang der gesamten unteren Kante der Glasscheibe. Dadurch wird Durchhängen, Biegen und die damit verbundenen hochfrequenten Vibrationen, die zu Mikrorissen führen, vollständig eliminiert. Das Glas ruht sicher in seinem Schlitz, von Ende zu Ende stabil gehalten.
| Merkmal | Rollenbasis-System | Vollbasis-System mit Schlitzen |
| Unterstützungstyp | Punktkontakt, mit Lücken zwischen den Rollen. | Kontinuierliche lineare Unterstützung entlang der gesamten Kante. |
| Primäre Anwendung | Schweres, dickes Glas (≥12 mm), bei dem einfache Beladung oberste Priorität hat. | Dünnes Glas (≤8 mm) und nicht standardmäßige, kurzbasige Scheiben. |
| Risiko bei dünnem Glas | Hoch. Fördert Biegen, Vibration und Mikrorisse. | Äußerst gering. Eliminiert Biegen und stabilisiert die Scheibe. |
| Anpassungsfähigkeit | Schlecht für kurzes oder unregelmäßig geformtes Glas, das möglicherweise nicht mehrere Rollen überspannt. | Ausgezeichnet. Bietet stabile Unterstützung unabhängig von der Glaslänge. |
Das Urteil: Wie eine Vollbasis direkt Ihre Gewinnmarge verbessert
Für Betriebe, die mit dünnem Glas umgehen, ist der Wechsel zu einem Harfenregal mit Vollbasis keine schrittweise Verbesserung; es ist eine grundlegende Prozessverbesserung, die greifbare Erträge bringt.
Drastisch reduzierte Ausschussraten
Der primäre Wert einer Vollbasis ist ihre Fähigkeit, die Integrität des Glases zu schützen, bevor es hochwertige Verarbeitungsstufen erreicht. Indem Sie die Bildung von Mikrorissen während des innerbetrieblichen Transports und der Bereitstellung verhindern, erhöhen Sie direkt den Ertrag aus Ihrem Härteofen und Ihren Laminierlinien. Dies bedeutet weniger Materialverschwendung, weniger Produktionsunterbrechungen für Nacharbeiten und eine vorhersehbarere Fertigungsleistung.
Verbesserter betrieblicher Arbeitsablauf und Sicherheit
Eine Glasscheibe, die sicher in einem geschlitzten Sockel gehalten wird, wackelt nicht. Diese Stabilität macht es für Bediener schneller und sicherer, Glas für Prozesse wie das 'Kitting' oder Paaren von IGUs zu laden, zu entladen und zu sortieren. Die sichere Handhabung verringert das Risiko von fallengelassenen oder beschädigten Scheiben und verbessert sowohl die Sicherheit Ihres Teams als auch die Gesamteffizienz Ihrer Work-in-Progress (WIP)-Verwaltung.
Echte geschäftliche Flexibilität freisetzen
Die fortschrittlichsten Harfenregale mit Vollbasis bieten die Möglichkeit, die Schlitzbreite anzupassen. Für einen Isolierglas-Hersteller, der mit 6-mm-Glas arbeitet, bietet die Spezifikation eines Regals mit einer Schlitzbreite von 8-10 mm einen engen, perfekten Sitz. Diese Präzision verwandelt das Regal von einer generischen Lagereinheit in ein spezialisiertes Verarbeitungsgerät, das speziell gebaut ist, um Ihre spezifischen Materialien zu schützen und Ihren einzigartigen Arbeitsablauf zu optimieren. Diese Anpassungsfähigkeit ermöglicht es Ihrer Anlage, sicher eine breitere Palette von Sonderaufträgen zu bearbeiten, ohne Kompromisse bei Qualität oder Sicherheit einzugehen.
Wann eine Rollenbasis immer noch eine brauchbare Option ist
Um eine ausgewogene Perspektive zu bieten, bleiben Rollenbasisregale in bestimmten Szenarien effektiv. Für Verarbeiter, die ausschließlich sehr große, dicke und schwere Glasscheiben (z.B. 12 mm und mehr) handhaben, kann die reduzierte Reibung einer Rollenbasis für manuelles Be- und Entladen vorteilhaft sein. In Umgebungen mit hohem Volumen, in denen alles Glas eine Standardgröße und -dicke hat und das Risiko des Biegens vernachlässigbar ist, kann die Einfachheit einer Rollenbasis ausreichend sein.
Für jeden Betrieb jedoch, der dünnes Glas, Sondergrößen oder eine hochgemischte Produktionsumgebung umfasst, ist die Beweislage klar. Ein Harfenregal mit Vollbasis bietet überlegenen Schutz, erhöht die Sicherheit und bietet die betriebliche Flexibilität, die in einer modernen Glasverarbeitungsanlage benötigt wird. Es ist eindeutig die bessere Wahl für dünnes Glas.
Häufig gestellte Fragen
1. Was genau ist ein 'Mikroriss' und warum ist er für dünnes Glas so problematisch?
Ein Mikroriss ist ein winziger, oft unsichtbarer Riss auf der Oberfläche oder Kante einer Glasscheibe, der durch Spannung, Vibration oder Aufprall verursacht wird. Obwohl er mit bloßem Auge möglicherweise nicht sichtbar ist, stellt er eine erhebliche Schwachstelle dar. Während des Vorspannprozesses bewirkt die intensive Hitze, dass sich diese Risse schnell ausdehnen, was zum Zerbrechen des Glases im Ofen führt. Vollboden-Racks minimieren die Vibration, die diese Risse verursacht.
2. Kann ein Harfen-Rack mit Vollboden auch dickeres Glas handhaben?
Ja. Während ihr Hauptvorteil bei dünnem Glas liegt, sind Vollboden-Racks durchaus in der Lage, dickeres Glas zu handhaben. Die Schlitze können nach jeder Spezifikation gefertigt werden, sodass sie Glas verschiedener Dicken sicher halten können. Dies macht sie zu einer vielseitigen Lösung für Betriebe, die eine Mischung aus Materialien verarbeiten.
3. Ist das Material des Vollbodens wichtig?
Absolut. Der Boden besteht typischerweise aus Materialien wie Hochdichtepolyethylen (HDPE), da es langlebig, aber weicher als Glas ist und so Kratzer an der Unterkante verhindert. Es hat außerdem einen niedrigen Reibungskoeffizienten, sodass das Glas reibungslos ein- und ausgeschoben werden kann, ohne zu klemmen, und bietet dennoch vollständige Unterstützung.
4. Wie verbessert ein Harfen-Rack mit Vollboden speziell den Herstellungsprozess für Isolierglas-Einheiten (IGU)?
Die IGU-Herstellung erfordert ein präzises Paaren („Kitting“) von Glasscheiben, die oft dünn sind. Ein Harfen-Rack mit Vollboden ermöglicht es Bedienern, diese dünnen Scheiben sicher zu lagern und zu sortieren, ohne Bruchrisiko. Mit maßgefertigten schmalen Schlitzen wird jede Scheibe sicher gehalten, wodurch Beschädigungen während des Transports zur IGU-Montagelinie verhindert und sichergestellt wird, dass zusammengehörige Paare intakt ankommen.
5. Sind Vollboden-Racks schwieriger zu beladen als Rollenboden-Racks?
Während Rollenböden etwas weniger Reibung bieten, ist ein gut gestalteter Vollboden aus einem Material wie HDPE immer noch sehr einfach zu beladen. Die durchgehende Oberfläche verhindert, dass die Glaskante hängen bleibt oder sich verfängt, was manchmal zwischen den Rollen passieren kann. Für die meisten Bediener ist der Unterschied beim Beladeaufwand minimal und wird bei weitem durch den erheblichen Zuwachs an Produktsicherheit und Stabilität aufgewogen.
