Maßgeschneiderte Kurbel-Stapelregal-Lösungen

In der Welt der hygienischen Fluidförderung ist die Oberflächengüte alles. Wenn Sie hochreine Edelstahlrohre (ASME BPE, 20Ra oder besser) lagern, ist die herkömmliche „Bodenstapel- und Gabelstaplermethode“ nicht nur ineffizient – sie ist ein Risiko. Ein einziger Kratzer von einer Gabelzinke oder eine Kollision während der „Sekundärbehandlung“ kann aus einem hochwertigen elektropolierten Rohr Schrott machen. Sie benötigen eine Lagerlösung, die die Metallurgie ebenso respektiert wie Ihr Fertigungsprozess.

Sprechen Sie mit einem Experten

Die versteckten Kosten der Lagerung hochwertiger Legierungsrohre

Für Distributoren und Hersteller, die mit 304L- und 316L-Edelstahl, Titan oder Nickellegierungen arbeiten, geht Lagerdichte oft auf Kosten der Materialintegrität. Standard-Kragarmregale zwingen Bediener in einen riskanten Tanz. Um ein bestimmtes Bündel 1,5″-Rohre auf einer unteren Ebene zu erreichen, müssen Gabelstapler durch breite Gänge manövrieren und dabei oft Bestand umschichten, der davor oder darüber liegt.

In diesem „Graben“-Prozess schwindet der Gewinn. In einer Umgebung mit hoher Mischung und geringem Volumen – typisch für Lieferanten pharmazeutischer oder lebensmittelgeeigneter Komponenten – bewegen Sie nicht ganze LKW-Ladungen auf einmal. Sie entnehmen spezifische Längen für Laserschneid- oder Sägebestellungen. Jedes Mal, wenn ein Gabelstapler ein Bündel zum Umschichten berührt, riskieren Sie Kohlenstoffkontamination durch die Gabeln oder physische Dellen. Darüber hinaus beanspruchen breite Gabelstaplergänge 50% Ihrer sauberen, teuren Bodenfläche.

Die Logik von Auszieh-Kragarmsystemen

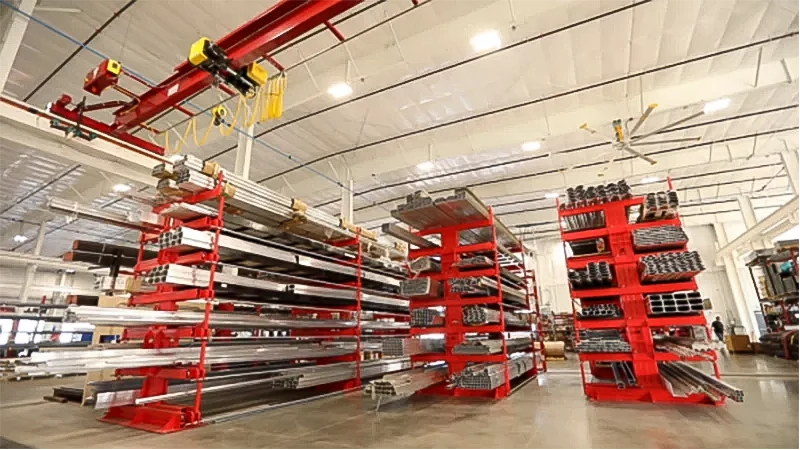

Der Ausfahrbarer Ausleger System verändert die Physik der Entnahme. Statt ein Fahrzeug zu fahren in das Regal aus out zu Ihnen. Jede Ebene fungiert als vollständig ausziehbares Schubladensystem (100% Auszug) und gibt die gesamte Länge des Rohrbündels frei.

Durch den direkten Zugang des Brückenkrans von oben eliminieren wir die Notwendigkeit, dass Gabelstapler mit der Regalfläche interagieren. Ein Bediener kann mit Nylonschlingen oder einem Vakuumheber ein einzelnes Rohr oder ein komplettes Bündel sanft aufnehmen, ohne benachbarte Materialien zu berühren. Diese „kontaktfreie“ Handhabung ist der einzige Weg, die Oberflächenintegrität polierter Sanitärrohre zu gewährleisten und gleichzeitig den vertikalen Raum zurückzugewinnen, der bei herkömmlichen Anordnungen oft verloren geht.

Anpassung für Materialschutz und -trennung

Standardregale sind selten für die spezifischen Anforderungen der Herstellung hygienischer Komponenten geeignet. Unsere Maßgeschneiderte Kurbel-Stapelregal-Lösungen sind auf spezifische Lagerherausforderungen ausgelegt:

• Nicht-markierende Einlagen: Für spiegelpolierte oder elektropolierte Rohre ist Stahl-auf-Stahl-Kontakt verboten. Wir passen Arme mit UHMW-Polyethylen-Einlagen an, um Kratzer und Eisenkontamination zu verhindern.
• Mikro-Chargen-Management: Hersteller von Hochreinheits-Fittings lagern oft kleine Chargen verschiedener Güten (304, 316L, AL6XN). Wir integrieren verstellbare Trennwände (orangefarbene Stifte), um eine einzelne Armebene zu segmentieren, sodass mehrere SKUs auf einer Schublade ohne Vermischung liegen können.
• Variable Längen: Ob Sie 20-Fuß-Rohmaterial oder kürzere Abschnitte für Ventilkörper lagern, der Stützenabstand und die Armlängen werden so angepasst, dass ein Durchbiegen (Sacken) bei dünnwandigeren Rohren verhindert wird.

Betriebseffizienz: Von manuell bis motorisiert

Je nach Durchsatz kann der Antriebsmechanismus an Ihren Arbeitsablauf angepasst werden. Für Wartungslager oder weniger häufigen Zugriff nutzt die ausfahrbare Auslegerregal ein mechanisches Untersetzungsgetriebe. Dadurch kann ein einzelner Bediener eine mit 6.000 lbs Stahlstangenmaterial beladene Schublade mit nur 30 lbs Kraft am Kurbelgriff bewegen.

Für Hochgeschwindigkeits-Servicezentren, die automatisierte Laserrohrschneider oder Bandsägen versorgen, ist Geschwindigkeit entscheidend. Unsere motorisierten Teleskop-Auslegerregal Systeme ermöglichen es Bedienern, bestimmte Schubladen per Fernbedienung zu öffnen und gleichzeitig den Brückenkran zu positionieren. Dies reduziert die Zykluszeiten um bis zu 80% im Vergleich zur Gabelstaplerentnahme und hält Ihre teuren Verarbeitungsmaschinen in Betrieb, statt sie warten zu lassen.

Sicherheit und Dichte: Das Fazit

Über den Schutz des Ra-Werts Ihrer Rohre hinaus schützen diese Systeme Ihre Belegschaft. Das manuelle Hantieren mit schweren Stangen oder das blinde Führen eines Gabelstaplers in hohe Regale gehört zu den häufigsten Unfallursachen in Metall-Servicezentren. Indem Sie die Last in den offenen Gang bewegen und Überkranzugängliche Regalenutzen, schaffen Sie eine kontrollierte, gut einsehbare Kommissionierumgebung.

Da der Kran von oben belädt, können die Gangbreiten auf die Breite der Last selbst reduziert werden, wodurch der 12–14 Fuß große Wendekreis schwerer Gabelstapler entfällt. So können Sie 2–3 Mal mehr Inventar auf derselben Fläche lagern – entscheidend für klimatisierte Lagerhäuser, in denen Quadratmeterkosten Premium sind.

Häufig gestellte Fragen

F1: Können wir UHMW-Einlagen auf den Armen installieren, um polierten Edelstahl zu schützen?
Ja, das ist eine Standardanforderung für die hygienische Industrie. Wir können die Tragarme und die Basis mit UHMW (Ultra-Hochmolekulares Polyethylen) oder anderen nicht-markierenden Materialien auskleiden, um sicherzustellen, dass das Kohlenstoffstahlregal Ihr Edelstahlprodukt nie berührt und so Eisenkontamination und Kratzer verhindert werden.

F2: Was ist die maximale Rohrlänge, die Ihre kundenspezifischen Regale verarbeiten können?
Unsere Systeme sind modular. Wir konstruieren häufig Regale für Standard-20-Fuß- (6-Meter-) Bündel, können aber die Anzahl der Stützen und den Abstand anpassen, um 24-Fuß- oder sogar 40-Fuß-Sonderlegierungslängen bei gleichbleibender struktureller Steifigkeit aufzunehmen.

F3: Unterstützt das System „Wabenbildung“ für verschiedene Schmelzennummern?
Ja. Anders als bei der Bodenstapelung, bei der Bündel vergraben werden, ist jede Ebene unabhängig zugänglich. Mit zusätzlichen vertikalen Trennwänden auf den Armen können Sie verschiedene Schmelzennummern oder Außendurchmesser auf derselben Ebene weiter trennen, ohne sie zu vermischen.

F4: Wie integriert sich dieses System in eine Reinraumumgebung?
Der Ausfahrbarer Ausleger Design reduziert die Partikelerzeugung im Vergleich zu Gabelstaplern (Reifengummi, Abgase) erheblich. Die Regale sind pulverbeschichtet für einfache Reinigung, und die Reduzierung des Bodenverkehrs trägt zur Aufrechterhaltung höherer Reinheitsstandards bei, die für die Lagerung pharmazeutischer Komponenten erforderlich sind.

F5: Können die motorisierten Schubladen mit unserem WMS (Warehouse Management System) kommunizieren?
Ja, unsere elektrischen Systeme können mit SPS ausgestattet werden, die mit Ihrem WMS kommunizieren. Dies ermöglicht ein gesteuertes Kommissionieren, bei dem das System automatisch die richtige Schublade identifiziert und öffnet, die die für den Auftrag benötigte spezifische SKU oder Chargennummer enthält.
