Maßgefertigte ausziehbare Gestelle: 12m+ Langgüter

In der hygienischen Edelstahlindustrie ist die Oberflächengüte alles. Ein einziger Kratzer auf einem elektropolierten Rohr mit 20 Ra verwandelt ein hochwertiges pharmazeutisches Bauteil in Schrott. Riskieren Sie nicht länger Ihr High-Purity-Lager mit veralteter Gabelstapler-Handhabung. Unser ausziehbares Regalsystem ermöglicht 100% Kranzugang von oben und stellt sicher, dass Ihre 304L- und 316L-Rohre vom Service Center bis zur CNC-Drehmaschine makellos bleiben.

Sprechen Sie mit einem Experten

Die versteckten Kosten der „Bodenlagerung“ in der hygienischen Stahlproduktion

Für ein Steel Service Center oder einen Hersteller hygienischer Komponenten (wie GHWA) ist das Lager nicht nur schwer, sondern auch empfindlich. Sie haben es mit hochreinen Edelstahlrohren, Vollstangenmaterial für Ventilgehäuse und komplexen Profilformen zu tun. Der Industriestandard verlangt die Einhaltung von ASME BPE oder 3-A Sanitary Standards, was bedeutet, dass die Oberflächenintegrität Ihres Rohmaterials nicht verhandelbar ist.

Dennoch verlassen sich viele Betriebe weiterhin auf Bodenlagerung oder statische Kragarmregale. Hier liegt das Problem: Um an das Bündel 6-Meter-316L-Rohre unten zu gelangen, muss Ihr Gabelstaplerfahrer drei andere Bündel bewegen. Jede Bewegung ist ein Risiko. Gabeln rutschen, Bündel stoßen zusammen, polierte Oberflächen werden aufgerissen. Im „High-Purity“-Bereich kann man tiefe Kratzer nicht ausschleifen, ohne Wandstärke oder strukturelle Integrität zu beeinträchtigen.

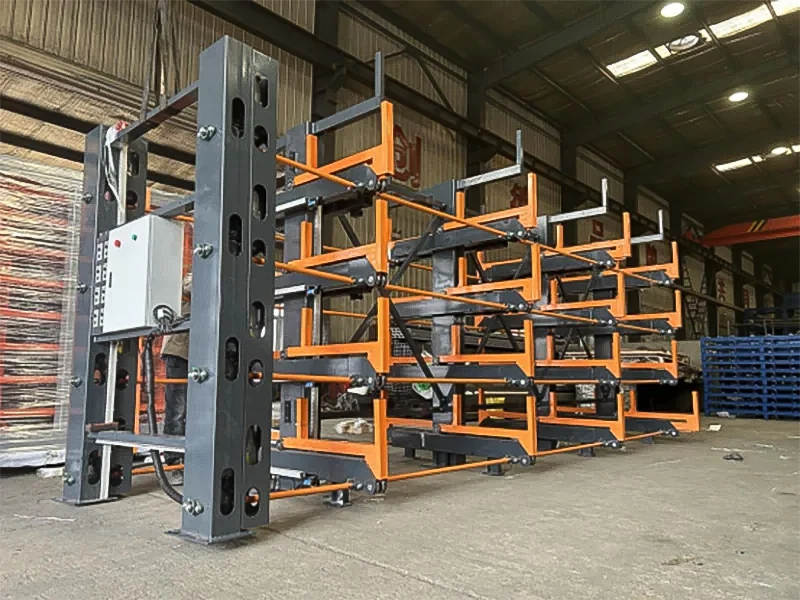

Abbildung 1: Sichere Lagerung schwerer Rohre und Leitungen, die eine kontaminationsfreie Handhabung erfordern.

Die Logik der 100%-Ausziehung: Kranzugang von oben

Die Lösung besteht darin, den Gabelstapler vollständig aus der Entnahme-Gleichung zu entfernen. Unser Teleskop-Auslegerregal System ist speziell für Betriebe entwickelt, die lange, hochwertige Güter verarbeiten.

Im Gegensatz zu Standardregalen funktioniert jede Armebene in unserem System wie eine Schublade. Sie rollt zu 100% in den Gang. Diese einfache mechanische Änderung verändert Ihren gesamten Logistikfluss:

• Zero “Digging”: Sie müssen nicht länger den oberen Bestand bewegen, um an den unteren zu gelangen. Wählen Sie die spezifische Ebene mit Ihren Wärmetauscher-Mänteln oder Pumpengehäusen und kurbeln Sie sie heraus.
• Kompatibilität mit Nylon-Schlingen: Da das Material von oben vollständig freiliegt, können Sie einen Brückenkran mit nicht abfärbenden Nylon-Schlingen verwenden. Es gibt keinen Metall-auf-Metall-Kontakt durch Gabelstaplerzinken.
• Erhaltene Oberflächenrauheit (Ra): Durch das direkte Anheben statt Schieben oder Ziehen bleibt die polierte Oberflächengüte (Ra) Ihrer Edelstahlrohre unberührt.

Abbildung 2: Bediener nutzt den Kurbelmechanismus für den kontrollierten Zugriff auf spezifische Edelstahlgüten.

Optimierung des Workflows „Säge-zu-Maschine“

In einer Hochleistungsumgebung, die Bögen, Ferrule oder Ventilgehäuse produziert, ist die Vorschubgeschwindigkeit entscheidend. Die Platzierung eines roll-out cantilever Regals direkt neben Ihrer Bandsäge oder Ihrem Laserrohrschneider verwandelt Ihre Materialhandhabung von einer Lagerfunktion in einen Fertigungsvorteil.

Betrachten Sie den Workflow für eine Charge E-Pharma DTS Wärmetauscher. Sie benötigen schnell unterschiedliche Rohrdurchmesser. Mit unserem System kann ein einzelner Bediener die erforderliche Ebene auskurbeln, mit dem Werkstattkran das Rohrbündel anheben und die Säge in unter 3 Minuten beladen. Kein Warten auf einen Gabelstaplerfahrer, der am anderen Ende des Werks beschäftigt ist. Das ist „Point-of-Use“-Lagerung in ihrer effizientesten Form.

Schwerlast-Spezifikationen für Vollstangenmaterial

Edelstahl-Vollstangen (für die Bearbeitung von Flanschen oder Adaptern) sind extrem dicht. Standardregale biegen sich oft unter den Punktlasten kompakter, schwerer Bündel. Unser Überkranzugängliche Regale ist aus strukturellem Q355-Stahl gebaut und für hohe Dichtelasten ohne Durchbiegung ausgelegt.

Technische Daten für Edelstahl-Anwendungen

Installation: Präzisionsverankerung

Sicherheit ist beim Bewegen von Tonnen Stahl von größter Bedeutung. Unser Installationsprozess stellt sicher, dass das Regal zu einer permanenten, stabilen Einrichtung Ihrer Produktionslinie wird. Wir verwenden schwere chemische oder mechanische Anker, um die H-Träger-Basis auf Ihrem Betonboden zu befestigen. Diese Stabilität ist nicht nur für die Sicherheit entscheidend, sondern auch für den reibungslosen Betrieb des Kurbelmechanismus über Jahre hinweg.

Abbildung 3: Befestigung der Schwerlastbasis, um Stabilität bei vollständig ausgefahrenem Regal mit Vollstangenmaterial zu gewährleisten.

Häufig gestellte Fragen (Edelstahl-Logistik-Ausgabe)

F1: Können wir UHMW-Auskleidungen auf den Armen verwenden, um polierte Rohroberflächen zu schützen?
Ja. Für Kunden, die hochreine Rohre (20 Ra oder besser) handhaben, empfehlen wir dringend die Installation von UHMW-Polyethylen-Streifen auf den Kragarmen und können diese auch einbauen. Dies eliminiert jeden Stahl-auf-Stahl-Kontakt und stellt sicher, dass Ihr Material kratzfrei bleibt.

F2: Ist dieses System mit Vakuumhebern kompatibel?
Absolut. Da sich die Schublade zu 100% frei von der Regalstruktur auszieht, haben Sie ungehinderten vertikalen Zugang. Dies ist ideal für Vakuumheber, die häufig zum Handhaben nichtmagnetischer oder empfindlicher Edelstahlbleche und großer Rohrdurchmesser verwendet werden, ohne diese zu markieren.

F3: Wie hilft dieses Regal bei der Materialrückverfolgbarkeit (ISO/ASME)?
Rückverfolgbarkeit ist in der hygienischen Industrie entscheidend. Durch die Trennung der Bündel in einzelne, zugewiesene Schubladen anstelle von Stapelung können Sie jede Ebene mit Schmelzennummern und Materialzertifikaten kennzeichnen. Dies verhindert das versehentliche Vermischen der Güten 304 und 316.

F4: Wir lagern 12 m lange Rohre. Kann das Regal diese Länge bewältigen?
Ja. Wir konstruieren das System mit mehreren Türmen (Säulen) in geeignetem Abstand, um 12-Meter-Längen zu tragen. Die Kurbelmechanismen sind über eine Übertragungswelle verbunden, sodass eine Person die gesamte 12-Meter-Länge gleichzeitig ohne Verklemmen leicht auskurbeln kann.

F5: Wie hoch ist der Wartungsaufwand für den Kurbelmechanismus in einer staubigen Schneidumgebung?
Die Übertragung und die Lager sind abgedichtet und für schwere Lasten ausgelegt. In Umgebungen mit Metallstaub (durch Sägen oder Schleifen) empfehlen wir eine halbjährliche Inspektion und Schmierung der Zahnstangen- und Ritzelgetriebe, um einen reibungslosen Betrieb zu gewährleisten, aber das System ist für raue industrielle Umgebungen ausgelegt.
