In der High-Mix-Glasfertigung ist die Verwaltung verschiedener Glasscheiben zwischen den Prozessen ein primärer Engpass. Das Glass-Harp-Rack ist nicht nur für die Lagerung konstruiert, sondern als dynamisches Werkzeug zum Sortieren, Paaren und sicheren Transfer einzelner Glaseinheiten, das direkt die Komplexität moderner Produktionslinien adressiert. Es verwandelt chaotische Work-in-Progress-Bereiche (WIP) in optimierte, hochdichte Pufferzonen, verbessert den Arbeitsablauf und schützt hochwertige Materialien.
Transformieren Sie Ihren Glasfertigungs-Workflow mit einem Harp-Rack
Für einen modernen Harfen-Rack für Glas Verarbeiter, insbesondere einen Isolierglashersteller (IGU), ist die Produktionsfläche eine Umgebung mit hohem Einsatz. Der Wandel von der Massenproduktion hin zu kundenspezifischen High-Mix-Aufträgen bedeutet, täglich Hunderte einzigartiger Glasscheiben zu verwalten. Die kritische Herausforderung ist nicht nur das Schneiden oder Vorspannen; es ist das logistische Bindeglied zwischen diesen Stufen. Ein unorganisierter Arbeitsablauf führt zu falsch zugeordneten Paaren, Produktionsstopps und kostspieligen Nachfertigungen. Das Harp-Rack ist gezielt dafür entwickelt, dieses zentrale operative Problem zu lösen, und fungiert als mobile Sortierstation, die Ordnung und Effizienz ins Herz Ihrer Produktionslinie bringt.
Die Kernherausforderung in der IGU-Produktion: Das Paarungsproblem
Die Montage eines insulated glass unit erfordert das präzise Zusammenführen von zwei oder mehr spezifischen Glasscheiben – oft einer Standard-Scheibe mit einer empfindlichen, hochwertigen Low-E-beschichteten Scheibe. Wenn eine Scheibe während des Transfers vom Schneidetisch zur Wasch- und Montagelinie zerkratzt, angeschlagen oder einfach verlegt wird, wird ihr Partner zu einem verwaisten Stück. Dieser einzelne Fehlerpunkt erzeugt einen Dominoeffekt: Die Montagelinie stoppt, der WIP-Bestand wächst, und der gesamte Produktionsplan wird gestört. Traditionelle Lagerung, wie A-Rahmen-Gestelle, verschärft dieses Problem, da sie nicht für den schnellen Zugriff und das Sortieren einzelner, einzigartiger Scheiben ausgelegt sind.
Technische Lösungen für einen nahtlosen IGU-Workflow
Ein Harp-Rack wirkt diesen Ineffizienzen direkt entgegen durch spezifische technische Merkmale, die auf der Fabrikfläche greifbaren Wert schaffen. Es geht über einfache Lagerung hinaus und wird zu einem aktiven Bestandteil Ihres Qualitätskontroll- und Produktionsmanagementsystems.
Hochdichte Sortierung für fehlerfreies Paaren und Kitting

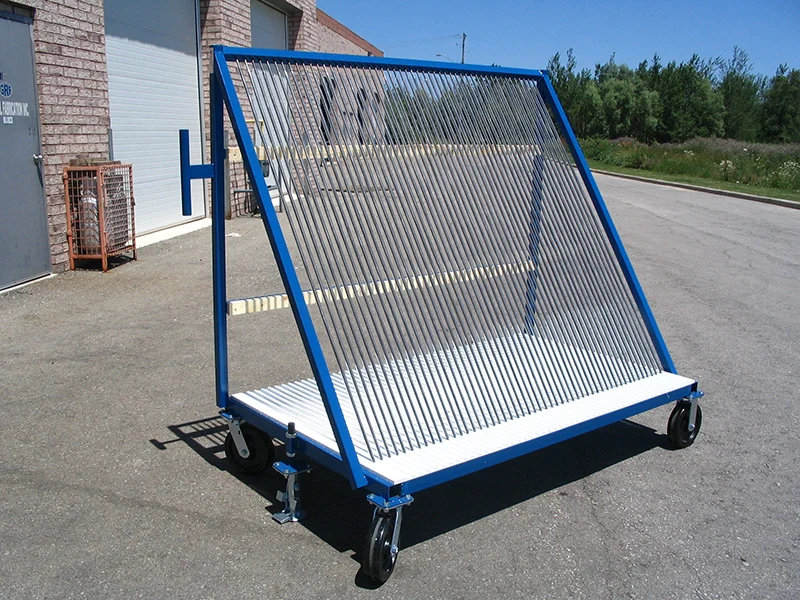

Das definierende Merkmal eines Harp-Racks ist seine Serie eng beieinanderliegender vertikaler Trennwände. Diese Struktur verwandelt das Gestell in ein physisches Sortiersystem. Bediener am CNC-Glasschneidetisch können sofort zusammengehörige Paare von Glasscheiben in benachbarte Schlitze legen. Dieser „Pre-Kitting“-Prozess stellt sicher, dass ein vollständiges, montagefertiges insulated glass unit an der Montagelinie ankommt. Dies eliminiert die zeitaufwendige und fehleranfällige Suche nach passenden Scheiben in einem überfüllten Zwischenlagerbereich und erhöht direkt den Durchsatz Ihrer IGU-Produktionslinie.
Schutz hochwertiger Assets durch nicht-abrasiven Kontakt
Jede Glasscheibe wird durch Trennwände getrennt, die aus einem robusten Stahlkern bestehen, der mit einer weichen, nicht-abrasiven PVC-Ummantelung beschichtet ist. Dieses Verbunddesign bietet die nötige Steifigkeit, um schweres Glas zu tragen, während die Kontaktfläche sanft bleibt. Für IGU-Hersteller, die mit teurem Low-E-beschichtetem Glas arbeiten, ist dies entscheidend. Die PVC-Ummantelung verhindert Kratzer und Abrieb, die eine beschichtete Scheibe unbrauchbar machen würden, schützt Ihre Materialinvestition und bewahrt Ihren Ruf für Qualität.
Absolute Stabilität für dünnes Glas mit dem Vollboden-Design
Ein erheblicher Schmerzpunkt für IGU-Produzenten ist die Handhabung von dünnem Glas, wie 6-mm-Scheiben, die in Standardgestellen mit Rollenbasen zum Wackeln und Reißen neigen. Unsere Harfenregale mit Vollbasis bieten eine definitive Lösung. Der geschlitzte Vollstahlboden bietet eine durchgehende Unterstützungslinie entlang der gesamten Unterkante des Glases, unabhängig von seiner Länge. Dieses Design, kombiniert mit der Möglichkeit, Schlitzbreiten für eine enge Passform anzupassen (z. B. 8–10 mm für 6-mm-Glas), eliminiert Instabilität vollständig. Dünnes Glas wird so sicher gehalten wie dickes Vorspannungsglas, was das Risiko von Mikrorissen und Brüchen beim innerbetrieblichen Transfer drastisch reduziert.
Ein dynamisches Werkzeug für einen schlanken und sicheren Betrieb
Der Wert des Harp-Racks geht über den Materialschutz hinaus; es ist ein ergonomisches und sicherheitssteigerndes Werkzeug, das für die dynamische Fabrikumgebung entwickelt wurde.
Nahtlose Mobilität als WIP-Pufferstation
Ausgestattet mit schweren Polyurethan-Rollen fungiert das Harp-Rack als mobiler Work-in-Progress-Puffer (WIP). Ein vollständig sortiertes und gekittetes Gestell kann mühelos von einer Arbeitsstation zur nächsten bewegt werden – von der Schneidelinie zur Waschmaschine und schließlich zur IGU-Montagestation. Dies schafft einen flüssigen, kontinuierlichen Materialfluss, minimiert Ausfallzeiten und eliminiert die Notwendigkeit stationärer, platzintensiver Zwischenlagerbereiche. Es ist das perfekte Werkzeug zur Umsetzung von Lean-Manufacturing-Prinzipien.
Kompromisslose Sicherheit mit aktivem Verriegelungssystem
Standard-Rollenbremsen können auf Böden mit Staub, Öl oder Wasser versagen. Das Harp-Rack integriert einen überlegenen fußbetätigten Hebe-Mechanismus. Wenn aktiviert, hebt dieses System die Last des Gestells physisch an und überträgt das Gewicht von den mobilen Rollen auf feste Füße. Dies bietet eine absolut stabile, unbewegliche Plattform zum Be- und Entladen, selbst auf unebenen Oberflächen. Dieses aktive Sicherheitsmerkmal reduziert drastisch das Risiko, dass das Gestell unerwartet wegrollt, und schützt sowohl Ihr Personal als auch Ihr Produkt vor Unfällen.
Die greifbare Auswirkung auf Ihre Produktionsfläche
| Betriebsbereich | Vor dem Harp-Rack | Nach der Harp-Rack-Implementierung |
| IGU-Paarung & Sortierung | Manuelle Sortierung an der Montagelinie; hohes Risiko falscher Paare und Verzögerungen. | Vorgekittete Paare kommen montagefertig an; Sortierzeit wird eliminiert. |
| Materialschäden | Kratzer auf Low-E-Beschichtungen durch Metall-Glas-Kontakt; Bruch von dünnem Glas durch Instabilität. | PVC-beschichtete Trennwände verhindern Kratzer; Vollboden-Design sichert dünnes Glas und minimiert Brüche. |
| Arbeitsablauf & Platz | Überfüllte WIP-Bereiche mit stationären Gestellen; Produktionsfluss wird häufig unterbrochen. | Mobile Pufferstationen schaffen einen flüssigen Arbeitsablauf und optimieren die Bodenfläche. |
| Bedienersicherheit | Risiko, dass Gestelle während des Be- und Entladens durch unzuverlässige Rollenbremsen verrutschen. | Fußbetätigter Verriegelungsmechanismus bietet absolute Stabilität und verhindert Unfälle. |
Häufig gestellte Fragen
Für welche Glasarten ist der Harp Rack am besten geeignet?
Obwohl vielseitig genug für alle Plattenmaterialien, zeichnet sich der Harp Rack besonders bei empfindlichem und hochwertigem Glas aus. Dies umfasst Dünnglas (bis zu 4-6 mm), Low-E-beschichtetes Glas, Verbundglas und insbesondere die zusammengehörigen Paare, die bei der Herstellung von Isolierglaseinheiten (IGU) erforderlich sind.
Wie handhabt der Harp Rack ungewöhnlich geformte oder schmale Glasstücke?
Das optionale Vollbodendesign ist der Schlüssel. Im Gegensatz zu herkömmlichen Rollenbasen, bei denen schmale Stücke durchfallen können, bietet der Vollboden mit maßgeschneiderten Schlitzen eine durchgehende Unterstützung entlang der gesamten Unterkante des Glases und gewährleistet so, dass selbst die unkonventionellsten Formen sicher gehalten werden.
Wird der Harp Rack vollständig montiert geliefert?
Nein, unsere Harp Racks verfügen über ein zerlegbares Design mit Schraubmontage. Sie werden flach verpackt geliefert, was das Versandvolumen und die Kosten erheblich reduziert, insbesondere für internationale Kunden. Die Montage vor Ort ist mit Standardwerkzeugen unkompliziert.
Kann der Abstand zwischen den Trennwänden individuell angepasst werden?
Ja. Die individuelle Anpassung der Schlitzbreite ist einer unserer Hauptvorteile. Wir können den Abstand so konstruieren, dass er eine passgenaue Aufnahme für Ihre spezifische Glasstärke bietet. Dies ist entscheidend, um das Wackeln und die Vibrationen zu verhindern, die dünne Glasplatten während des Transports beschädigen können.
Warum ist der fußbetätigte Verriegelungsmechanismus sicherer als Standard-Rollenbremsen?
Standard-Rollenbremsen basieren auf Reibung mit dem Boden, die auf staubigen oder nassen Oberflächen unzuverlässig sein kann. Unser fußbetätigter Mechanismus ist eine mechanische Verriegelung, die die Last physisch von den Rollen anhebt und auf festen Füßen ruhen lässt. Dies bietet eine positive, unerschütterliche Stabilität und gewährleistet maximale Sicherheit für die Bediener beim Be- und Entladen.
