Glasbruch während des innerbetrieblichen Transports ist mehr als nur ein Materialverlust; es ist eine Störung Ihres gesamten Produktionsflusses. Eine einzige gerissene Scheibe kann einen Härteofen oder eine Isolierglas-Montagelinie anhalten und kostspielige Engpässe verursachen. Unsere Harp Racks sind speziell dafür entwickelt, diesen risikoreichen Prozess in einen sicheren, effizienten Teil Ihres Arbeitsablaufs zu verwandeln und sowohl Ihre Materialien als auch Ihren Zeitplan zu schützen.
Die Ursachen für innerbetrieblichen Glasbruch verstehen
Für jeden maßgeschneiderter Glasverarbeiter, ist der Weg, den ein Stück Glas vom CNC-Schneidetisch zum Härteofen oder zur Laminierlinie nimmt, voller Gefahren. Bruch während dieser Phase ist selten auf ein einziges katastrophales Ereignis zurückzuführen. Stattdessen ist es oft das Ergebnis von kumulativem Stress aus drei Hauptquellen: Vibration, unzureichende Abstützung und unkontrollierte Bewegung. Standard-A-Rahmen-Gestelle, die für die Massenlagerung konzipiert sind, und einfache Transportwagen sind nicht dafür ausgelegt, diese subtilen, aber zerstörerischen Kräfte abzumildern. Hochfrequente Vibrationen vom Werkstattboden können Mikrorisse entlang der Glasränder verursachen. Diese unsichtbaren Fehler werden zu katastrophalen Bruchstellen, wenn das Glas in einem Glas-Härteofenthermischem Stress ausgesetzt wird. Dies ist die Kernherausforderung, die ein spezialisiertes Harfen-Rack für Glas dazu entwickelt ist, zu lösen.
Konstruierte Lösungen: Wie das Harp Rack-Design Bruchrisiken eliminiert

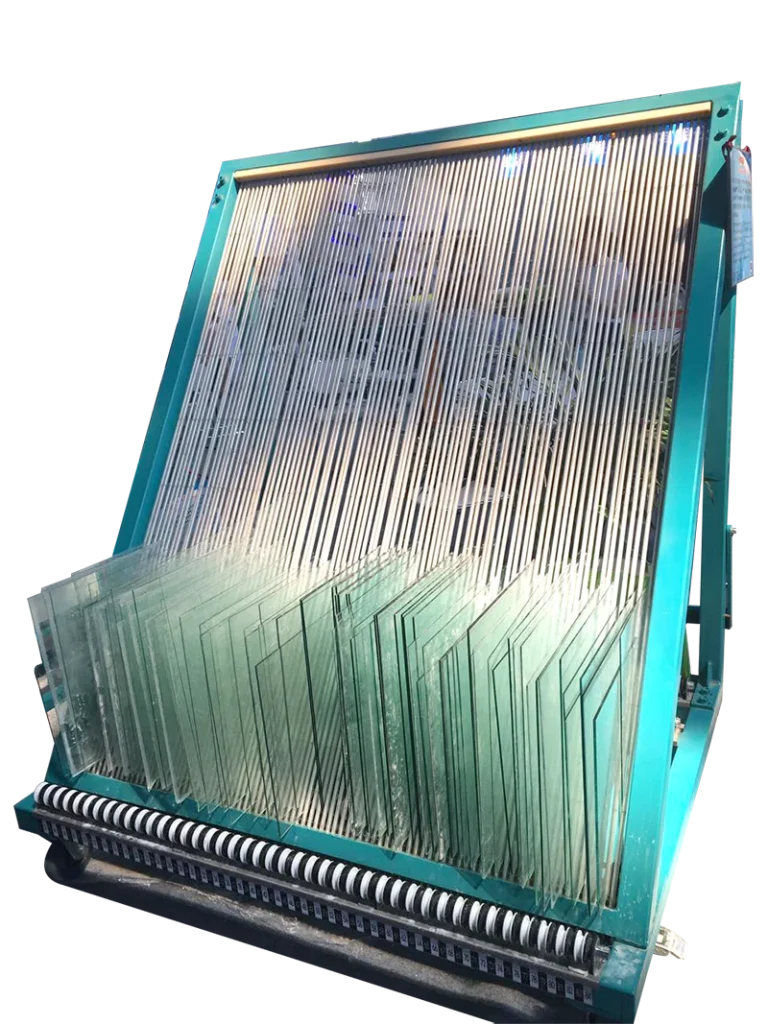

Ein Harp Rack ist nicht nur ein Halter für Glas; es ist ein konstruiertes System, bei dem jede Komponente einer spezifischen Schadensursache direkt entgegenwirkt. Indem es die Physik des Versagens auf der Designebene adressiert, bietet es eine stabile und sichere Umgebung für Glas in Bewegung.
Kontinuierliche Abstützung für nicht-standardmäßiges Glas mit einer vollständigen Stahlbasis
Ein primärer Schwachpunkt traditioneller Gestelle ist ihre Abhängigkeit von Rollen oder schmalen Auflagepunkten. Dieses Design ist ausreichend für große, standardmäßige Platten, wird aber zu einer erheblichen Haftung bei der Handhabung der vielfältigen Produkte einer modernen Verarbeitungswerkstatt, wie lange, schmale Streifen oder unregelmäßig geformtes Architekturglas. Diese Teile haben minimalen Kontakt mit den Rollen, was zu Instabilität, Kippen und Spannungskonzentration an den Kontaktpunkten führt.
Die Lösung ist ein Harp-Rack mit Vollboden. Dieses Design ersetzt intermittierende Rollen durch eine solide, geschlitzte Stahlbasis, die kontinuierliche, kanten-zu-kanten-Abstützung entlang der gesamten Unterseite der Glasscheibe bietet, unabhängig von ihrer Länge. Diese gleichmäßige Abstützung verteilt die Last gleichmäßig, verhindert Durchbiegung und eliminiert vollständig das mit nicht-standardmäßigen Geometrien verbundene Kipprisiko. Die Schlitzbreite kann angepasst werden, um spezifische Glasdicken genau aufzunehmen, und bietet seitliche Abstützung, die entscheidend ist bei der Handhabung dünner 6-mm-Platten für Isolierglaseinheiten (IGU).
Vibrationsdämpfung und Oberflächenschutz mit PVC-beschichteten Trennwänden
Hochwertige Produkte wie Low-E-Glas oder maßgefertigte Duschglastüren haben empfindliche Oberflächen, die keine Kratzer vertragen. Während des Transports verursachen Vibrationen, dass das Glas sich verschiebt und an harten Stahltrennwänden reibt, was zu Oberflächenschäden und Ausschuss führt. Darüber hinaus übertragen sich diese Vibrationen durch das Gestell auf das Glas selbst und erzeugen die gefährlichen Mikrorisse, die bereits erwähnt wurden.
Die Trennwände eines Harp Racks verwenden eine Verbundstruktur: Ein steifer Stahlkern bietet die notwendige Festigkeit, um schwere Glasplatten zu trennen, während eine dicke, weiche PVC-Ummantelung ihn umhüllt. Diese PVC-Hülle erfüllt zwei Funktionen. Erstens schafft sie eine nicht-abrasive, gepolsterte Kontaktfläche, die Kratzer und Abschürfungen verhindert. Zweitens wirken ihre flexiblen Eigenschaften als Dämpfer, die hochfrequente Vibrationen absorbieren und zerstreuen, bevor sie den Glasrand beschädigen können. Dies schützt nicht nur die Oberflächenbeschaffenheit, sondern auch die strukturelle Integrität des Glases selbst.
Absolute Unbeweglichkeit während des Transports mit einem fußbetätigten Verriegelungsmechanismus
Eine Standard-Rollenbremse stoppt lediglich das Drehen der Räder. Sie verhindert nicht, dass das Gestell auf einem glatten oder unebenen Boden verrutscht oder gleitet, insbesondere wenn es durch die Trägheit einer 1500-kg-Last geschoben wird. Diese unkontrollierte Bewegung ist ein erhebliches Sicherheitsrisiko und eine Quelle von Stoßschäden am Glas.
Ein fortschrittlicher Harp Rack Glaswagen verfügt über einen fußbetätigten Hubmechanismus. Bei Betätigung hebt dieses System die gesamte Last leicht an und verlagert das Gewicht von den mobilen Rollen auf feste Gummifüße. Diese Aktion verankert das Gestell physisch am Boden und schafft eine völlig stationäre Plattform. Es bietet absolute Stabilität während des Be- und Entladens, stellt sicher, dass das Glas sich nicht verschiebt, gleitet oder vibriert, und schützt so sowohl das Produkt als auch das bedienende Personal.
Vom Verlustschutz zur Steigerung der Workflow-Effizienz
Die Reduzierung von Bruch ist eine direkte Kosteneinsparung, aber der wahre Wert eines Harp Racks liegt in seiner Fähigkeit, Ihren Produktionsworkflow zu optimieren. Es fungiert als mobile Work-in-Progress (WIP)-Pufferstation, die das Sortieren und Kitting erleichtert und ein chaotisches Nachschneidestadium in einen organisierten Vorproduktionsprozess verwandelt.
| Funktion | Harp Rack Anwendung | Betriebliche Verbesserung |
|---|---|---|
| Sortieren von Glaseinheiten | Jeder Schlitz am Gestell kann einem bestimmten Auftrag oder einer Bestellung zugewiesen werden. Vom Schneidetisch kommendes Glas wird sofort in seinem zugewiesenen Schlitz platziert. | Beseitigt den zeitaufwändigen und fehleranfälligen Prozess des manuellen Sortierens auf einem stationären Tisch. Reduziert das Risiko der Verwechslung von Aufträgen. |
| Kitting für die IGU-Produktion | Operatoren können die Glasscheiben für eine Isolierglaseinheit "vorpaaren", indem sie die inneren und äußeren Scheiben in benachbarten Schlitzen platzieren. Das gesamte "Kit" wird dann zur Montagelinie bewegt. | Stellt sicher, dass alle Komponenten für eine Einheit zusammen ankommen, verhindert Linienstopps durch fehlende oder beschädigte Scheiben. Strafft den Montageprozess. |
| Schaffung eines schlanken Workflows | Das mobile Gestell fungiert als Puffer zwischen Prozessen mit unterschiedlichen Zykluszeiten, wie Schneiden und Kantenbearbeitung, und gewährleistet einen kontinuierlichen Materialfluss. | Minimiert WIP-Stau, verbessert den Gesamtdurchsatz der Anlage und macht den Produktionsplan vorhersehbarer und effizienter. |
Durch die Integration von Harp Racks in Ihren innerbetrieblichen Transferprozess gehen Sie über einfache Schadensprävention hinaus. Sie implementieren ein System, das Ordnung einführt, die Sicherheit erhöht und die Gesamtgeschwindigkeit Ihrer Produktionslinie steigert, was sich direkt auf Ihr Endergebnis auswirkt, indem Abfall reduziert und der Output verbessert wird.
Häufig gestellte Fragen
1. Was ist die Hauptursache für Glasbruch während des Werkstransfers?
Die Hauptursache sind nicht große Stöße, sondern kumulativer Stress durch konstante, niedrige Vibrationen, kombiniert mit unzureichender oder falscher Abstützung der Glasscheibe. Dies erzeugt Mikrorisse, die später im Produktionsprozess, insbesondere unter thermischem Stress, zu Versagen führen können.
2. Wie schützt ein Harp Rack dünnes Glas (z.B. 6 mm) besser als andere Gestelle?
Harp Racks bieten überlegene Schutz für dünnes Glas durch anpassbare, schmale Schlitzbreiten. Dies bietet enge seitliche Abstützung, die verhindert, dass das Glas sich während der Bewegung biegt oder klappert – ein häufiges Problem bei Gestellen mit breiteren, universellen Abständen, die zu Bruch führen.
3. Können Harfenregale nicht-normgerechtes oder ungewöhnlich geformtes Glas aufnehmen?
Ja, insbesondere Modelle mit einer vollflächigen, geschlitzten Basis. Im Gegensatz zu Regalen mit Rollen bietet die Vollbasis eine kontinuierliche Abstützung entlang der gesamten Unterkante des Glases, was es besonders stabil für lange, schmale Streifen, Dreiecke oder andere unregelmäßige Formen macht, wie sie in der architektonischen Glasverarbeitung üblich sind.
4. Welchen Zweck hat die PVC-Beschichtung der Trennwände?
Die PVC-Beschichtung erfüllt zwei wichtige Funktionen: Sie bietet eine weiche, nicht-abrasive Oberfläche, um Kratzer auf empfindlichen Beschichtungen wie Low-E zu verhindern, und sie dient als Schwingungsdämpfer, indem sie Energie aus dem Boden und dem Rahmen absorbiert, bevor diese auf die empfindlichen Glasränder übertragen werden kann.
5. Ist ein Harfenregal nur zur Lagerung oder auch für den Transport gedacht?
Ein Harfenregal ist grundsätzlich ein Werkzeug für Transport und Materialfluss. Während es Glas lagert, besteht seine Hauptaufgabe darin, als mobile Zwischenlagerstation (Work-in-Progress, WIP) zu fungieren, die sortiertes oder zusammengestelltes Glas sicher und effizient zwischen verschiedenen Stufen der Fertigungslinie bewegt, z.B. vom Schneiden zum Vorspannen oder zur Montage.
