Transportrahmen für Verbundglasscheiben

Der Transport von Verbundglas (Laminated Glass) ist nicht nur eine Frage der Gewichtskapazität – es geht darum, die empfindliche PVB-Zwischenschicht vor Kantenbelastung zu schützen und absolute Bewegungsfreiheit während des Transports zu gewährleisten. Verlassen Sie sich nicht länger auf Einweg-Holzkisten oder sperrige A-Rahmen, die Ihr Retourenlogistik-Budget belasten. Unsere Q235-Stahl Verbundglas-Transportgestelle (Laminated Glass Sheet Transport Frames) sind für die spezifischen Anforderungen der architektonischen Verglasung konstruiert: hochdichte Lagerung, absoluter Kantenschutz und eine 70%-Volumenreduzierung bei Retourenfahrten. Sprechen Sie mit einem Experten

Das „Kantenbelastungs-Problem“ in der Verbundglas-Logistik

Für jeden Glashersteller oder Verglasungsunternehmen stellt Verbundglas eine besondere logistische Herausforderung dar. Im Gegensatz zu monolithischem Einscheiben-Sicherheitsglas neigen Verbundglasscheiben zu Kantendelamination, wenn sie während des Transports einer ungeeigneten Torsion ausgesetzt werden. Traditionelle Holzkisten bieten keinerlei strukturelle Konsistenz und führen häufig zu Feuchtigkeitseinschlüssen (Glasflecken) oder Kratzern auf der Low-E-Beschichtung durch Nägel. Darüber hinaus sind Standard-A-Rahmen zwar stabil, aber ein Albtraum für die Retourenlogistik – der Rücktransport von „Luft“ zum Werk schmälert Ihre Margen erheblich.

Die Branche benötigt eine spezielle Glastransportregal Lösung, die die Physik des Glases respektiert und gleichzeitig die Transportökonomie optimiert.

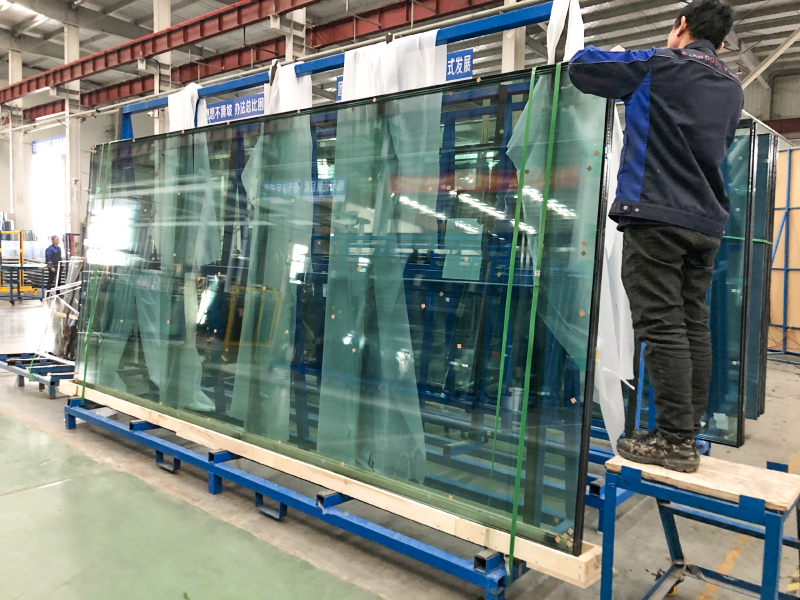

Die konstruierte 3-5°-Neigung verhindert vertikale Belastung und behält gleichzeitig einen kompakten Fußabdruck bei.

Geometrie ist entscheidend: Vertikale Unterstützung mit berechneter Neigung

Unsere L-förmigen Gestelle sind mit einer präzisen 90°-Vertikalstützstruktur und einem subtilen Neigungswinkel von 3-5° konstruiert. Diese Geometrie ist für Verbundglasscheiben von entscheidender Bedeutung. Sie verlagert den Schwerpunkt sicher nach hinten, um ein Kippen beim Bremsen mit dem Gabelstapler oder in Kurvenfahrten zu verhindern, ohne übermäßiges Neigungsgewicht zu erzeugen, das dazu führen könnte, dass die Glasscheiben sich durchbiegen oder zusammenkleben (der gefürchtete „Wasserflecken-Effekt“).

Die strukturelle Integrität wird durch Q235-Kohlenstoffbaustahl (entspricht ASTM A36) gewährleistet. Im Gegensatz zu generischen Gestellen, die Punktschweißverfahren (Stichschweißen) verwenden, nutzen unsere Gestelle Full Seam WeldingDadurch wird sichergestellt, dass die dynamischen Lasten von über 4.000 lbs Glas, das über eine Autobahn transportiert wird, weder zu Verwindungen des Gestells noch zu Schweißrissen führen – zum Schutz Ihres hochwertigen Architekturglases vor katastrophalen Ausfällen.

Eliminierung des „Guillotine-Effekts“ bei Gummi-Profilen

Einer der häufigsten Schwachpunkte in der Glaslogistik ist die Gummipolsterung. Schwere Verbundglasscheiben haben scharfe, rohe Kanten, die wie eine Klinge wirken. Bei Standardgestellen schneidet das Glasgewicht schließlich durch das Gummi, was zu Metall-auf-Glas-Kontakt führt. Das Ergebnis? Sofortige Kantenabplatzer oder Kantenrisse, die das Glas unbrauchbar machen.

Stahlkern-Gummiprofile verhindern, dass Glaskanten bis zum Gestell durchschneiden.

Wir haben dieses Problem durch die Konstruktion eines Stahlkern-Gummiprofilgelöst. Das EPDM-Gummi ist um einen Stahleinsatz vulkanisiert, der anschließend mit selbstschneidenden Schrauben mechanisch am Gestell befestigt wird. Dieses Design erreicht zwei Dinge:

1. Cut Resistance: Die interne Stahlplatte verteilt den Druck und verhindert, dass die Glaskante das Gummi durchschneidet.
2. Keine Delamination: Da wir Schrauben anstelle von Klebstoff verwenden, lösen sich die Gummipolster niemals ab – selbst bei hoher Hitze im Außenlager oder in feuchten Glas-Temperierumgebungen.

Die Logik des Nestings: Senkung der Retourenlogistik-Kosten

Wenn Sie Glas vom Werk zur Baustelle liefern, kennen Sie den Schmerz der Rückfahrt. Ein leerer LKW voller A-Rahmen ist eine Verschwendung von Treibstoff und Fahrerstunden. Unsere L-förmigen Glastransportregal Systeme verfügen über ein „Nesting“-Design.

Leere Gestelle verschachteln sich wie Einkaufswagen und sparen 70% LKW-Stauraum bei Retourenfahrten.

Im leeren Zustand schieben sich die Gestelle ineinander (ähnlich wie Einkaufswagen) oder lassen sich umgedreht stapeln. Sie können etwa 7 leere, verschachtelte Gestelle im Raum von 2 vollen unterbringen. Diese Fähigkeit ermöglicht es Ihnen, Retourensendungen zu konsolidieren, Frachtkosten drastisch zu senken und wertvollen Bodenplatz in Ihrem Lager freizugeben, wenn die Gestelle nicht in Gebrauch sind.

Betriebliche Vielseitigkeit: Gabelstapler- und Kranbereit

Effizienz im Werk wird durch Handhabungsgeschwindigkeit definiert. Ob Sie IGU-Einheiten oder rohe Verbundglasscheiben bewegen – Ihre Ausrüstung muss sich an den Arbeitsablauf anpassen. Unsere Gestelle sind standardmäßig mit Folgendem ausgestattet:

• Verstärkte Gabelstaplerkanäle: 100x50mm Rechteckrohre, die Gabeln sicher führen und Schäden an der Gestellstruktur bei schneller Beladung verhindern.
• Crane Lifting Lugs: Vier zertifizierte Anschlagpunkte an der Oberseite ermöglichen den Transport per Brückenkran – unerlässlich für das Beladen von offenen LKWs oder den Transport in enge Verglasungslinien, in denen Gabelstapler nicht eingesetzt werden können.

Häufig gestellte Fragen

F1: Wie hoch ist die maximale Gewichtskapazität dieser Verbundglas-Gestelle?
Unsere Standard-Schwerlast-L-Gestelle sind für eine sichere Arbeitslast (SWL) von 3.300 lbs (1,5 Tonnen) bis 8.800 lbs (4 Tonnen) ausgelegt, abhängig vom jeweiligen Modell und der Rohrwandstärke (2,5 mm – 3,0 mm).

F2: Können diese Gestelle Jumbo-Glasscheiben aufnehmen?
Ja. Während unsere Standard-Exportgröße (1600 mm Länge) perfekt in 40HQ-Container passt, fertigen wir kundenspezifische Abmessungen für Jumbo-Scheiben (bis zu 6 Meter) mit verstärkter Rückenverstrebung, um Durchbiegung zu verhindern.

F3: Hinterlässt die Gummipolsterung Markierungen auf dem Glas?
Nein. Wir verwenden nicht-abfärbendes EPDM-Gummi (Shore A 70-80 Härte), das speziell für die Glasindustrie formuliert wurde. Es bietet Griffigkeit, ohne Rückstände oder „Geisterbilder“ auf der Glasoberfläche oder Low-E-Beschichtungen zu hinterlassen.

F4: Wie viele leere Gestelle passen für die Rückfahrt in einen Standard-LKW?
Dank des Nesting-Designs können Sie typischerweise 90-110 Einheiten in einem Standard-53ft-Trailer oder 40HQ-Container stapeln oder verschachteln, verglichen mit nur ~20-30 traditionellen A-Rahmen.

F5: Sind diese für die Außenlagerung auf Baustellen geeignet?
Absolut. Für langfristige Außenexposition empfehlen wir unsere Feuerverzinkte Oberfläche, die im Vergleich zu Standard-Pulverbeschichtung überlegene Korrosionsbeständigkeit bietet und sicherstellt, dass das Gestell 10+ Jahre rostfrei bleibt.
