Logistikeffizienz: Leere Gestelle 11-fach stapeln

Hören Sie auf, Luft zu versenden. In der Glasverarbeitung und Solarfertigung frisst die Rückführungslogistik oft die Margen auf. Ihre LKWs fahren voll mit Low-E-Einheiten oder Solarkollektoren aus, kehren aber mit leeren, sperrigen A-Rahmen zurück, die wertvollen Trailerplatz belegen. Die Gleichung ändert sich, wenn Sie 112 leere Gestelle in einen einzigen Container bekommen.

Sprechen Sie mit einem Experten

Der Albtraum der Rückführungslogistik: „Tote Fracht“ lösen

Für Betriebsleiter in der Glasverarbeitung oder HLK-Fertigung (z. B. bei der Handhabung von Solarthermiepaneelen) ist die „Leerfahrt“ einer Lieferrunde ein ständiger Kostenfaktor. Herkömmliche statische A-Rahmen oder Holzkisten sind Einwegprodukte oder starr. Ihre Rückführung bedeutet, dass Sie im Wesentlichen Treibstoff und Fahrerstunden bezahlen, um Luft zu transportieren.

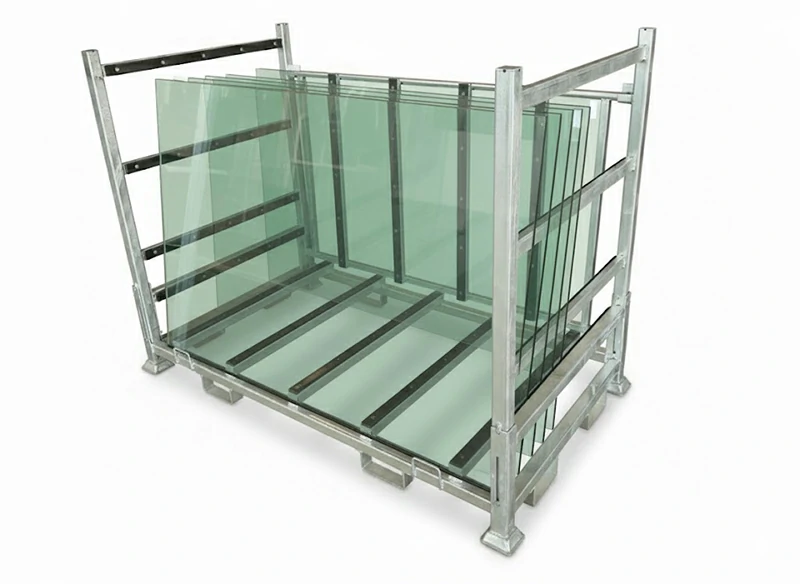

Der Zusammenklappbares Glaslager-Transportgestell (AGrack) verändert diese betriebliche Realität grundlegend. Durch die Konstruktion einer schweren Stahlkonstruktion, die flach zusammenklappbar ist, ermöglichen wir Logistikteams, diese Einheiten 11-fach übereinander in einem Standard-Container oder Trailer auf der Rückfahrt zu stapeln.

Abbildung 1: Eine einzelne, flach zusammengeklappte Einheit, bereit für die hochdichte Stapelung.

Dabei geht es nicht nur um Platzersparnis, sondern um Volumen. In einen Standard-40HQ-Container passen etwa 112 zusammengeklappte Einheiten (16 Stapel à 7). Für den Inlandstransport erhöht sich die Dichte weiter. Diese Fähigkeit verwandelt einen Kostenfaktor in ein nachhaltiges, geschlossenes System zur Wertstoffrückgewinnung.

Keine Kompromisse beim Kantenschutz

In der Glasindustrie darf „zusammenklappbar“ nicht „instabil“ bedeuten. Ob Sie 3 mm dünnes Floatglas, schweres Verbundsicherheitsglas oder Solarkollektorpanele transportieren, Kantenbeschädigungen und Splitter sind die Feinde. Holzgestelle verschleißen, und Standardschaumstoff komprimiert sich mit der Zeit, was zu Glas-Stahl-Kontakt führt.

Unsere Gestelle verwenden eine patentierte 10 mm Gummileiste, verstärkt mit einer inneren StahlplatteIm Gegensatz zu aufgeklebten Polstern, die nach einigen Monaten Witterungseinfluss abblättern, ist unser Gummi mechanisch mit selbstschneidenden Stiften befestigt.

Abbildung 2: 10 mm Stahlverstärkter Gummisockel verhindert Glas-Metall-Kontakt.

Dieses Design stellt sicher, dass selbst unter der Last von 4.400 lbs (ca. 2000 kg) Stein oder Glas das Polstermaterial nicht bis zum Versagen verformt wird. Es bietet die nötige Reibung, um ein Verrutschen der Platten während des Transports zu verhindern, und schützt gleichzeitig die kritische Unterkante vor Stoßschäden.

Lagergeschwindigkeit: Stapeln unter Last

Die Bodenfläche in einem Fertigungswerk – ob Sie Fenster herstellen oder Rheem-HLK-Geräte montieren – ist teure Ressource. Die horizontale Ausbreitung des Bestands ist ineffizient.

Der folding glass shipping racks sind mit präzisen Stapelfüßen (Stapelschalen) ausgestattet, die das Stapeln voll beladener Gestelle 3-fach übereinanderermöglichen. Dies verdreifacht sofort Ihre Lagerdichte, ohne dass eine permanente Regalanlage erforderlich ist.

Abbildung 3: Sicher gestapelte, voll beladene Gestelle optimieren den vertikalen Lagerraum.

Diese Funktion ist entscheidend für MRO-Lagerlösungen und WIP-Zwischenlagerung (Work In Progress). Sie können Rohmaterialien (wie Solarglasplatten) vertikal bereitstellen, die Produktionslinie versorgen und die Leergestelle sofort zusammenklappen, um den Boden für die nächste Schicht freizumachen.

Handhabungsdynamik: Gabelstapler- und Krangeeignet

Geschwindigkeit birgt Risiken. Auf einem schnelllebigen Ladedock benötigen Gabelstaplerfahrer Geräte, die nachgiebig und vorhersehbar sind. Wir haben den AGrack mit vollständig verschweißten Q235-Stahlprofilen und integrierten Gabelstaplertaschen konstruiert. Für Anlagen mit extralangen Lasten, wie Vorhangfassadenelementen oder übergroßen Solarmodulen, bieten wir Vierwege-Einfahrt Optionen für den seitlichen Einbau in Container an.

Abbildung 4: Sichere Gabelstaplerhandhabung durch integrierte Taschen.

Darüber hinaus sind für Standorte, die Brückenkräne nutzen (üblich in der Stein- und Schwerverglasung), Hebeösen in die Eckpfosten integriert. Diese Doppelhandhabungsfähigkeit ermöglicht es dem Glaslager-Transportgestell , sich nahtlos vom Schneidetisch per Kran, über das Lager per Gabelstapler und auf den LKW zu bewegen, ohne das Glas selbst umsetzen zu müssen.

Technische Spezifikationen

Nachfolgend ist unsere Standard-Schwerlastkonfiguration dargestellt, die für die meisten industriellen Glas- und Steinanwendungen geeignet ist.

Häufig gestellte Fragen

F1: Können diese Gestelle wirklich 2000 kg Stein oder Glas tragen, wenn sie gestapelt sind?
Ja. Die Gewichtsübertragung erfolgt direkt über die schweren vertikalen Pfosten zu den Stapelfüßen. Das untere Gestell ist strukturell so ausgelegt, dass es die statische Last der beiden voll beladenen Gestelle darüber trägt (insgesamt über 13.000 lbs auf dem Rahmen der unteren Einheit).

F2: Wir lagern Gestelle im Freien in einem feuchten Klima. Rosten sie?
Standard-Pulverbeschichtung ist für den Innenbereich ausreichend. Für Außenlagerung oder feuchte Umgebungen (wie Steinlager) empfehlen wir jedoch unsere Feuerverzinkung, die einen langfristigen Korrosionsschutz bietet, vergleichbar mit Autobahnleitplanken.

F3: Ist die Gummiauflage austauschbar?
Das Gummi ist aufgrund des Stahlkerns extrem haltbar, wird aber mit selbstschneidenden Schrauben befestigt, nicht mit Kleber. Bei versehentlicher Beschädigung (z. B. durch eine Gabelstaplerklinge) kann das Wartungspersonal die Leiste ohne Spezialwerkzeug leicht abschrauben und ersetzen.

F4: Wie viele zusammengeklappte Gestelle passen in einen Standard-LKW?
Während ein 40HQ-Container etwa 112 Einheiten fasst, kann ein Standard-53′-Sattelanhänger je nach Gewichtsbeschränkung deutlich mehr aufnehmen. Das Faltverhältnis ermöglicht es, Dutzende von Gestellen in einer einzigen Fahrt zurückzuholen und die Rücktransportkosten um über 80% zu senken.

F5: Können Sie die Abmessungen für bestimmte Solarmodule oder übergroße Fenster anpassen?
Absolut. Wir fungieren als OEM-Hersteller. Wir passen regelmäßig Länge, Breite und Pfostenhöhe an, um spezifische SKU-Abmessungen zu erfüllen und sicherzustellen, dass die Ladung sicher ist und sich während des Transports nicht verschiebt.
