Vinylbeschichtetes Stangenregal

In einer Hochvolumen-Glasverarbeitungswerkstatt ist der Raum zwischen den Maschinen der Ort, an dem Gewinne entweder geschützt oder verloren gehen. Der Weg einer Glasscheibe von der Schneidanlage zur Kantenbearbeitungsmaschine und dann zur IGU-Montagelinie ist mit Risiken behaftet. Standard-A-Rahmen sind für dynamisches WIP zu sperrig, und provisorische Lagerung führt zu Kratzern, Absplitterungen und gefährlichem Chaos. Das vinylbeschichtete Stabgestell, in der Branche als Harp-Rackbekannt, ist nicht nur Lagerung; es ist ein mobiles Produktionswerkzeug, das entwickelt wurde, um genau diese Probleme zu lösen.

Hochwertiges Glas schützen, kostspielige Nachfertigungen eliminieren

Für jeden kundenspezifischen Glasverarbeiterist der größte Feind Oberflächenschäden. Ein einziger Kratzer auf einer großen Low-E-Glasscheibe oder ein Mikroriss in einer vorgespannten Scheibe bedeutet einen Neustart – Material, Maschinenzeit und Arbeitskraft werden verschwendet. Traditionelle Gestelle mit harten Kontaktpunkten oder übermäßigem Abstand zwischen den Trennern ermöglichen es den Scheiben, während des internen Transports zu vibrieren und zu verrutschen, was Schäden nahezu unvermeidbar macht.

Der Kern unserer Lösung liegt im Namen: den vinylbeschichteten Stäben. Jeder Stahltrennstab ist in einer dicken, nicht scheuernden PVC-Ummantelung eingehüllt. Dieses Design bietet eine weiche, aber dennoch feste Polsterung für das Glas. Der robuste Stahlkern trennt selbst die schwersten Verbundglassätze Platten, während die Vinylbeschichtung Vibrationen absorbiert und jeden direkten Metall-Glas-Kontakt verhindert. Dieses System ist darauf ausgelegt, die empfindlichsten Oberflächen und makellosen Kanten von Ihrer Schneidanlage bis zum endgültigen Montagepunkt zu schützen.

Die weiche PVC-Ummantelung an jedem Stahlstab verhindert Kratzer und schützt empfindliche Low-E-Beschichtungen.

Vom Engpass zum Puffer: Optimieren Sie Ihren IGU-Paarungs-Workflow

Der Prozess des Sortierens und Paarens einzelner Scheiben für die Isolierglas-Einheit (IGU)-Montage kann schnell ins Chaos abgleiten. Scheiben über Böden zu verteilen oder gegen Wände zu lehnen ist ineffizient, unsicher und ein Rezept für Verwechslungen. Dieser kritische „Paarungs“-Schritt wird oft zu einem großen Produktionsengpass.

Der Harp-Rack-Glaswagen verwandelt diesen Prozess in einen organisierten Hochgeschwindigkeitsbetrieb. Mit bis zu 84 Hochdichte-Schlitzen erhält jede Scheibe ihren eigenen zugewiesenen Platz. Unsere Gestelle verfügen über klare, nummerierte Schlitze an der Basis, die es den Bedienern ermöglichen, Scheiben für bestimmte Aufträge mit absoluter Präzision systematisch zu sortieren, zu organisieren und zu paaren. Sobald Glas für einen Auftrag gepaart ist, wird das gesamte mobile Gestell einfach zur IGU-Linie gerollt und fungiert als perfekt organisierte WIP-Pufferstation, die Ihren Montageprozess nahtlos versorgt.

Nummerierte Schlitze und glatte Nylonrollen ermöglichen eine schnelle und präzise das Sortieren von Glaseinheiten für die IGU-Produktion.

Entwickelt für die Anforderungen einer realen Fertigungswerkstatt

Ein Werkzeug ist nur nützlich, wenn es für die Umgebung gebaut ist. Unsere vinylbeschichteten Stabgestelle sind aus Q235A-Kohlenstoffstahl mit einem vollständigen Schweißverfahren gefertigt, um den Strapazen des täglichen industriellen Einsatzes standzuhalten.

Unübertroffene Stabilität beim internen Transport

Das Bewegen eines voll beladenen Gestells mit über 3.000 lbs ist eine ernste Aufgabe. Ein plötzlicher Stopp oder ein unebener Boden kann katastrophales Lastverschieben verursachen. Für maximale Sicherheit verfügen unsere Gestelle über einen fußbetätigten Hebemechanismus. Ein einfacher Tritt auf das Pedal hebt die gesamte Last leicht von den Rollen und verriegelt sie sicher gegen einen Gummipuffer. Dies immobilisiert das Glas während des Transports vollständig und schützt sowohl Ihr Produkt als auch Ihre Mitarbeiter.

Die robuste fußbetätigte Verriegelung stellt sicher, dass die Glaslast während des Transports vollständig stationär ist.

Sparen Sie erheblich bei Frachtkosten mit intelligentem Zerlege-Design

Die hohen Kosten für den Versand vollständig montierter, geschweißter Gestelle können ein großes Hindernis sein, insbesondere für internationale Kunden oder Betriebe mit mehreren Standorten. Unsere Gestelle sind mit einer zerlegbaren Schraubmontage konstruiert. Das bedeutet, dass die gesamte Einheit demontiert und flach verpackt werden kann, was das Versandvolumen drastisch reduziert. Dieses intelligente Design ermöglicht es, mehr Einheiten in einen einzigen Container zu passen, was Ihre Frachtkosten erheblich senkt und die Bereitstellung in Ihren Einrichtungen wirtschaftlicher macht.

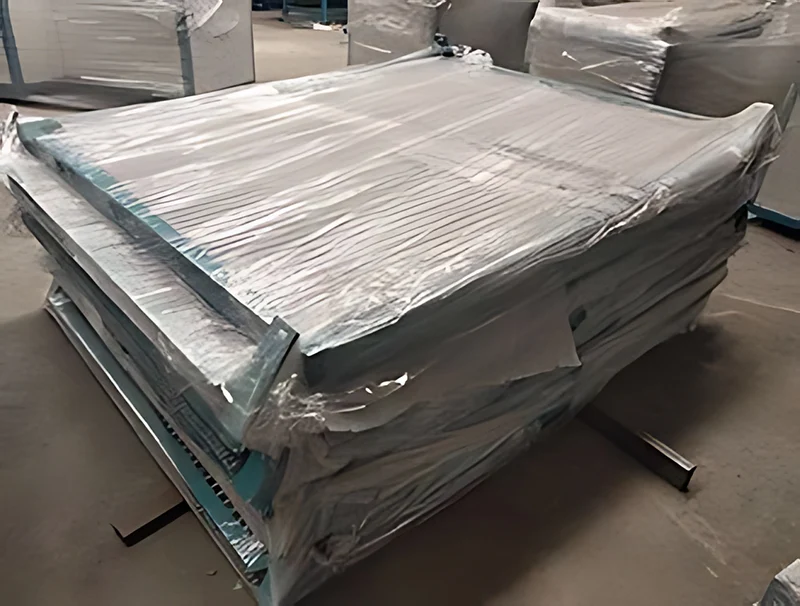

Flachverpacktes Versanddesign maximiert den Containerraum und reduziert Transportkosten.

Standardmodell-Spezifikationen

Wir bieten mehrere Standardmodelle an und bieten vollständige Anpassung, um Ihre spezifischen betrieblichen Anforderungen zu erfüllen.

Hören Sie auf, ineffiziente Materialhandhabung Ihren Produktionsplan bestimmen zu lassen. Steigen Sie von einfacher Lagerung auf eine dynamische Workflow-Lösung um. Das vinylbeschichtete Stabgestell ist eine Investition in höheren Durchsatz, niedrigere Ausschussraten und eine sicherere, organisiertere Einrichtung.

Häufig gestellte Fragen

Was ist die maximale Glasdicke, die die vinylbeschichteten Stäbe aufnehmen können?

Unsere Standardmodelle sind mit Schlitzabständen ausgelegt, die für Glas bis zu 1/2″ (12mm) Dicke geeignet sind. Wir sind jedoch auf kundenspezifische Lösungen spezialisiert und können die Schlitzbreite und den Abstand so konstruieren, dass sie Ihren Anforderungen perfekt entsprechen, ob Sie dünne 1/8″ (3mm) Scheiben oder schwere Mehrfachverbundplatten handhaben.

Kann dieses Gestell große, schwere Scheiben aus Verbundsicherheitsglas handhaben?

Absolut. Die Gestelle sind aus hochfestem Q235A-Kohlenstoffstahl mit einem vollständig geschweißten Rahmen gefertigt. Standardmodelle verfügen über eine dynamische Tragfähigkeit von 3300 lbs (1500 kg), was sie ideal für schweres Verbundglas oder dickes vorgespanntes Glas macht. Für extra große oder übergroße Scheiben können wir Schwerlastversionen mit noch größerer Kapazität entwerfen.

Wie verhindert das Gestell Schäden an Low-E-Beschichtungen?

Der Schlüssel liegt in der weichen, nicht scheuernden PVC- (Vinyl-) Beschichtung auf den Trennstäben. Dieses Material ist chemisch inert und reagiert nicht mit empfindlichen Low-E- oder anderen Leistungsbeschichtungen und kratzt sie nicht. Es stellt sicher, dass der einzige Kontakt mit der Glasoberfläche ein weiches, schützendes Polster ist, das seinen Wert und seine Qualität bewahrt.

Wir haben nur begrenzten Platz zwischen unserem Schneidetisch und unserem Vorspannofen. Ist dieses Gestell manövrierfähig?

Ja, es ist für die Manövrierfähigkeit in anspruchsvollen Produktionsumgebungen ausgelegt. Die Standardausführung umfasst zwei feste und zwei schwere Drehrollen mit Bremsen. Diese Konfiguration bietet eine hervorragende Lenkkontrolle in engen Gängen und um Maschinen herum. Die Stellfläche des Gestells ist für eine hohe Lagerdichte optimiert, sodass Sie Ihren verfügbaren Bodenraum optimal nutzen können.

Wie schwierig ist die Montage vor Ort?

Die verschraubte Zerlegekonstruktion macht die Montage unkompliziert. Das Gestell wird mit den Hauptkomponenten (Basis, Pfosten, Trennergitter) und sämtlicher erforderlicher Hardware geliefert. In der Regel können zwei Personen die Montage gemäß unserer klaren Anleitung durchführen. Dieses Design bietet außerdem einen erheblichen Vorteil, wenn das Gestell in Einrichtungen oder auf Etagen mit begrenztem Zugang gebracht werden muss, wo eine vollständig verschweißte Einheit nicht passen würde.
