Standardtrolleys verursachen in belebten Bearbeitungswerkstätten operative Engpässe und Sicherheitsrisiken. Das ständige Bücken und Hineingreifen in untere Ablagen, um schwere, oft ölige Metallteile zu handhaben, belastet die Bediener und riskiert die Beschädigung wertvoller Komponenten. Die patentierte ausziehbare untere Ebene des Dptrolley revolutioniert Ihre Materialhandhabung und steigert Effizienz und Ergonomie in einer robusten Lösung.
In der anspruchsvollen Umgebung einer Bearbeitungswerkstatt haben Effizienz und Sicherheit oberste Priorität. Jeder Prozess, von der CNC-Bearbeitung bis zur Endkontrolle, ist optimiert. Dennoch besteht ein kritischer, oft übersehener Engpass fort: der innerbetriebliche Transport von schweren Werkzeugen, Rohmaterialien und fertigen Komponenten. Standard-Doppelstockwagen sind zwar üblich, weisen jedoch einen grundlegenden Konstruktionsfehler auf, der sich direkt auf die Produktivität und das Wohlbefinden der Bediener auswirkt. Die Herausforderung liegt im Zugang zur unteren Ablage – eine Aufgabe, die Techniker in unbequeme, anstrengende Positionen zwingt und das Risiko von Rückenverletzungen sowie Beschädigungen an präzisionsbearbeiteten Teilen birgt. Der Dptrolley 2-Etagen-Wagen wurde entwickelt, um genau dieses Problem zu lösen, und ist damit die überlegene Wahl für moderne Bearbeitungsbetriebe.
Ein grundlegender Wandel in Ergonomie und Zugänglichkeit
Das Kernproblem herkömmlicher zweistöckiger Wagen ist die „tote Zone“ der unteren Ebene. Um eine schwere Komponente abzulegen oder zu entnehmen, muss sich ein Bediener tief in der Hüfte beugen und die Arme horizontal in einen beengten Raum ausstrecken. Diese Aktion vervielfacht die Belastung der Lendenwirbelsäule und erhöht das Risiko, das Teil fallen zu lassen oder mit dem Wagenrahmen zu kollidieren, was möglicherweise eine kritische Oberfläche beschädigt.
Vom unbequemen Greifen zum mühelosen Platzieren

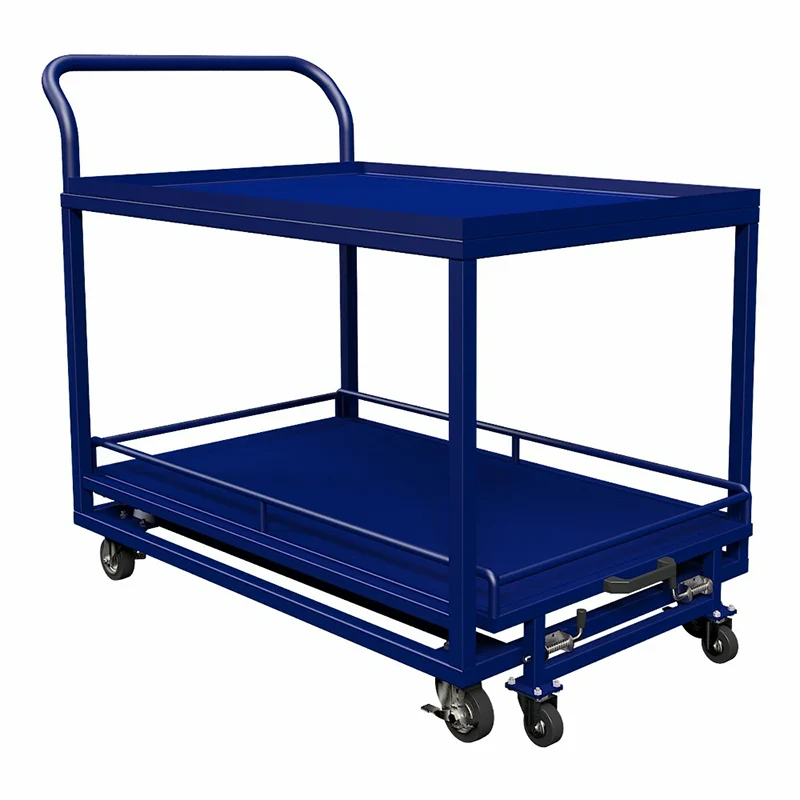

Das entscheidende Merkmal des Dptrolley ist seine ausziehbare untere Ebene. Dieser innovative Mechanismus definiert den Arbeitsablauf völlig neu. Anstatt den Bediener zu zwingen, in den Wagen hineinzugreifen, fährt die untere Ebene des Wagens zum Bediener hinaus. Diese einfache, aber tiefgreifende Änderung bietet drei unmittelbare Vorteile:
- Vertikaler Zugang: Die vollständig ausgefahrene untere Ebene ermöglicht es den Bedienern, schwere Gegenstände direkt von oben abzulegen und dabei die Beine zum Heben zu nutzen, anstatt den Rücken. Dies eliminiert die gefährliche „Beuge- und Greif“-Bewegung.
- Volle Sichtbarkeit: Bei geöffneter unterer Ebene haben die Bediener eine klare Sicht von oben. Sie können empfindliche Komponenten präzise platzieren, Kollisionen vermeiden und eine ordnungsgemäße Organisation der Teile für die nächste Produktionsstufe sicherstellen.
- Die Notwendigkeit für tiefes Bücken entfällt. Bediener können die untere Ladefläche aus einer aufrechten, natürlichen Haltung be- und entladen, was das Risiko von Rückenverletzungen deutlich senkt und die Ermüdung während einer Schicht insgesamt reduziert. Durch die Umgestaltung des Beladevorgangs reduziert der Dptrolley die kumulative körperliche Belastung der Mitarbeiter erheblich, was zu weniger Verletzungen und einer nachhaltigeren, produktiveren Belegschaft führt.
Konstruiert für die Realitäten der Werkstatt
Eine Bearbeitungswerkstatt ist ein unnachgiebiges Umfeld. Wagen müssen der Einwirkung von Kühlschmierstoffen, Metallspänen und gelegentlichen Stößen standhalten. Der Dptrolley ist kein universeller Transportwagen; er ist ein Industriewerkzeug, das von Grund auf für Schwerlastanwendungen entwickelt wurde.
Ein unabhängiges Schienensystem für unübertroffene Stabilität
Die Laufruhe und Zuverlässigkeit des Ausziehmechanismus sind entscheidend. Der Dptrolley verwendet ein robustes, unabhängiges Schienensystem mit einem V-Rad und einer Winkelstahlschiene. Dieses Design ist aus mehreren Gründen herkömmlichen Schubladenauszügen überlegen:
- Selbstzentrierend und leichtgängig: Die Geometrie des V-Rads sorgt dafür, dass es zentriert auf der Schiene bleibt, was selbst unter schwerer Last das Verklemmen und seitliche Spiel verhindert, das bei anderen Systemen üblich ist.
- Schmutzabweisend: Das offene Design der Winkelschiene ist weit weniger anfällig für Verstopfungen durch Metallspäne und andere Werkstattablagerungen, die geschlossene Kugellagerauszüge lahmlegen können.
- Ausgewogene Unterstützung: Im ausgefahrenen Zustand wird die untere Ebene von ihren eigenen vorderen Lenkrollen getragen, was eine äußerst stabile Sechsradplattform schafft. Dies verhindert ein Kippen des gesamten Wagens, selbst wenn die untere Ebene voll beladen ist.
Ein Rahmen, gebaut für industrielle Lasten und Langlebigkeit
Die Widerstandsfähigkeit des Wagens beginnt mit seinen Materialien und seiner Konstruktion. Der Rahmen ist aus Q235-Kohlenstoffbaustahl geschweißt, der für seine hervorragende Festigkeit und Zähigkeit bekannt ist.
- 600 kg Tragfähigkeit: Mit einer Gesamttragfähigkeit von 600 kg (300 kg pro Ebene) kann dieser Wagen problemlos Chargen von Stahlknüppeln, schwere Vorrichtungen oder eine volle Ladung fertiger Teile handhaben. Diese Kapazität wird durch ANSYS-Finite-Elemente-Analyse verifiziert, um die strukturelle Integrität unter maximaler Last sicherzustellen.
- Fortschrittlicher Oberflächenschutz: Vor der Endbeschichtung durchläuft der Stahlrahmen einen strengen Vorbehandlungsprozess mit Beizen und Phosphatieren. Dies entfernt alle Verunreinigungen und erzeugt eine mikrokristalline Oberfläche, die die Lackhaftung dramatisch verbessert. Die abschließende elektrostatische Pulverbeschichtung (≥60 μm dick) bietet eine zähe, langlebige Oberfläche, die Kratzern, Stößen und Korrosion durch Maschinenöle und Kühlmittel widersteht.
- Hochleistungs-Lenkrollen: Die hochfesten Polyurethan (PU)-Lenkrollen bieten die perfekte Balance aus Haltbarkeit und Bodenschutz. Sie laufen leise, absorbieren Vibrationen und beschädigen keine teuren epoxidbeschichteten Werkstattböden.
Dptrolley vs. Standardwagen: Ein werkstattspezifischer Vergleich
Bei der Bewertung für die spezifischen Anforderungen einer Bearbeitungsumgebung werden die Vorteile des Dptrolley unbestreitbar.
| Bewertungsdimension | Standard 2-Etagen-Metallwagen | Dptrolley 2-Etagen-Wagen |
|---|---|---|
| Zugänglichkeit der unteren Ebene | Schlecht (Erfordert tiefes Bücken und Greifen in eine tote Zone) | Hervorragend (Zieht vollständig aus für vertikalen Zugang von oben) |
| Ergonomische Sicherheit | Hohes Risiko von Rückenbelastungen (MSE) durch wiederholtes Bücken | Sehr geringes Risiko; fördert eine korrekte Hebehaltung |
| Teileschutz | Hohes Kollisions-, Kratz- und Fallrisiko für Teile | Hervorragende Sicht und Kontrolle minimieren Beschädigungsrisiko |
| Stabilität unter Last | Mäßig; kann bei ungleichmäßiger Beladung instabil sein | Extrem hoch, insbesondere durch die 6-Punkt-Standfläche im ausgefahrenen Zustand |
| Beständigkeit gegen Werkstattablagerungen | Offene Lenkrollen können Schmutz aufnehmen | Offenes V-Rad-Schienensystem ist verstopfungsresistent |
| Load Capacity (SWL) | Typischerweise 300-500 kg | 600 kg |
Der Dptrolley ist mehr als eine Geräteaufwertung; er ist ein Werkzeug zur Prozessoptimierung. Indem er die grundlegenden ergonomischen und logistischen Mängel traditioneller Designs behebt, bietet dieser 2-stöckigen Werkzeugwagens bietet eine sicherere, schnellere und zuverlässigere Methode für den Materialtransport in jeder Bearbeitungswerkstatt. Es schützt Ihre wertvollsten Güter – Ihre qualifizierten Techniker und Ihre präzisionsgefertigten Produkte.
Häufig gestellte Fragen
Wie bewältigt der Ausziehmechanismus das Gewicht schwerer Stahlteile?
Der Mechanismus ist für schwere Lasten ausgelegt. Er verwendet eine Kombination aus einem V-Rad auf einer Stahlschiene und zwei vorderen Stützrollen auf der Ausziehschublade. Im ausgefahrenen Zustand entsteht so eine stabile Sechsrad-Basis, und das Gewicht wird direkt auf den Boden verteilt, nicht freitragend vom Hauptrahmen. Das System ist für eine Last von 300 kg auf der unteren Ebene ausgelegt.
Ist die Oberfläche beständig gegen gängige Werkstattöle und -flüssigkeiten?
Absolut. Der Wagen durchläuft eine chemische Vorbehandlung mit Beizen und Phosphatieren, bevor er eine dicke, elektrostatisch aufgetragene Pulverbeschichtung erhält. Dieser mehrstufige Prozess sorgt für eine hervorragende Haftung und erzeugt eine harte, porenfreie Oberfläche, die sehr beständig gegen Korrosion durch Industrieöle, Kühlmittel und Reinigungsmittel ist.
Was verhindert, dass die untere Schublade während des Transports herausrutscht?
Der Dptrolley ist mit einem sicheren, federbelasteten Arretierstift ausgestattet. Dieser Raststift verriegelt die untere Schublade automatisch im Hauptrahmen, wenn sie vollständig eingeschoben ist, und verhindert so ein versehentliches Herausrutschen beim Bewegen des Wagens, selbst auf Steigungen oder bei plötzlichen Stopps.
Wie verhalten sich die Räder auf Werkstattböden, die möglicherweise Metallspäne enthalten?
Der Wagen verwendet hochfeste Polyurethan (PU)-Lenkrollen, die robuster und widerstandsfähiger gegen Schnitte und eingebettete Fremdkörper sind als Gummi- oder PVC-Räder. Darüber hinaus neigt der offene V-Rad- und Schienenmechanismus des Auszugs weit weniger zum Verklemmen durch Metallspäne als geschlossene Kugellagerauszüge, was einen zuverlässigen Betrieb in der Werkstattumgebung gewährleistet.
Kann dieser Wagen ungleichmäßig verteilte Lasten bewältigen, wie z. B. ein einzelnes schweres Formteil auf einer Seite?
Ja. Der Rahmen des Wagens besteht aus vollständig geschweißtem Rechteckstahlrohr, was eine außergewöhnliche Torsionssteifigkeit bietet. Der robuste Rahmen, kombiniert mit dem niedrigen Schwerpunkt und dem stabilen Sechsrad-Stützsystem (bei ausgefahrener Schublade), ist speziell dafür ausgelegt, die schweren, oft ungleichmäßig verteilten Lasten zu bewältigen, die typisch für Bearbeitungs- und Formenlageranwendungen sind, ohne zu kippen oder sich zu verformen.
