Deje de sacrificar sus tubos de acero inoxidable de alto valor por daños de montacargas. En la industria de procesamiento higiénico, un rayón en una superficie Ra de 20 µin no es solo un defecto; es un envío desechado. Las estanterías estáticas tradicionales lo obligan a realizar maniobras peligrosas de "levantar y palanquear" con montacargas, arriesgando contaminación y abolladuras en cada haz. Cambie a un sistema que respete la integridad de sus materiales con estándar ASME BPE.
El Costo Oculto de Almacenar Tubos Sanitarios de Acero Inoxidable
Para fabricantes y distribuidores de componentes de acero inoxidable de alta pureza—que sirven a las industrias láctea, farmacéutica y de semiconductores—el inventario no es solo metal; es valor de ingeniería de precisión. Cuando almacena tubos pulidos de 316L o haces de barras en bruto para producción de férulas en voladizos estáticos estándar, está invitando a la ineficiencia y al daño.
El problema central radica en el método de recuperación. Las estanterías estándar dictan el uso de montacargas. Cuando necesita un número de colada específico o un haz de tubería Schedule 10 ubicado en el medio o la parte inferior de una estantería, el operador del montacargas a menudo debe mover los haces exteriores. En la industria, llamamos a esto "manipulación secundaria". Cada vez que un juego de horquillas se desliza debajo de un haz de tubos pulidos, corre el riesgo de contacto metal con metal, rayones en la superficie y contaminación por acero al carbono si las horquillas no están protegidas.
La Solución: Acceso 100% con Tecnología Telescópica

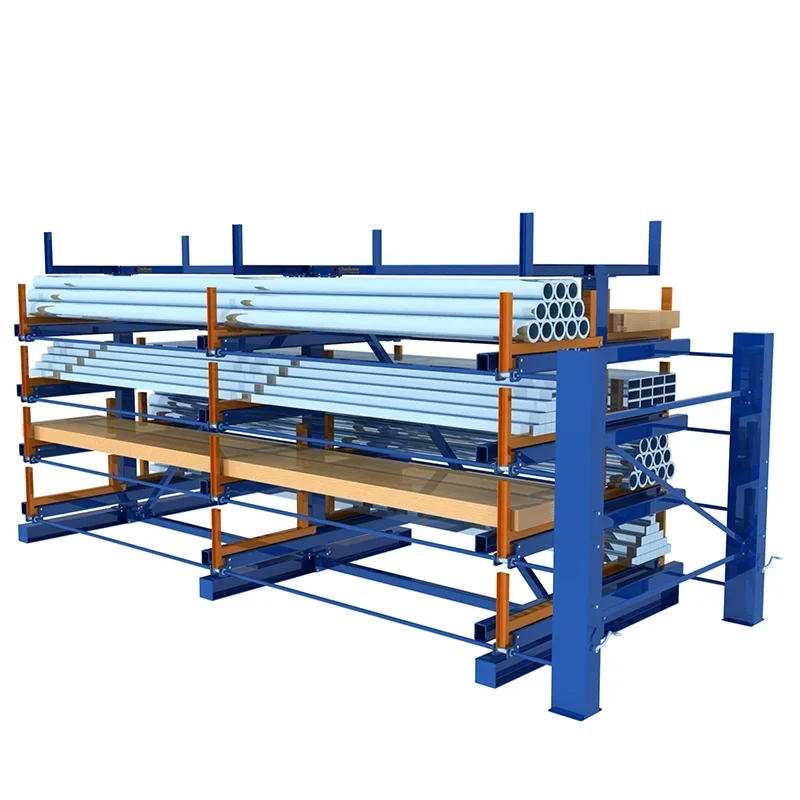

El Rack de Voladizo Telescópico (a menudo llamada estantería extraíble o de manivela) cambia el paradigma logístico de "excavación horizontal" a "selección vertical". A diferencia de los sistemas estáticos, cada nivel de esta estantería funciona como un cajón, extendiéndose 100% hacia el pasillo.
Esta característica de diseño permite el uso de grúas viajeras (puentes grúa) para todas las tareas de carga y descarga. Al usar una grúa con eslingas de nailon suave o elevadores de vacío, elimina por completo las horquillas de acero. El operador simplemente gira la manivela para sacar el cajón, baja el gancho de la grúa directamente sobre el haz específico de tubos de acero inoxidable y lo levanta verticalmente. No hay arrastre, ni fricción, y cero riesgo de que la carga se vuelque durante la extracción.
Eliminando la "Penalización del Pasillo"
En un centro de servicio de acero inoxidable típico, el espacio de piso es un bien inmueble de primera calidad necesario para sierras, cortadoras láser y máquinas pulidoras. Las estanterías estándar requieren pasillos masivos—a menudo de 12 a 14 pies de ancho—para acomodar el radio de giro de un montacargas de servicio pesado que transporta haces de tubos de 20 pies.
Debido a que nuestro cantilever de extracción sistema utiliza grúas viajeras, el ancho del pasillo se puede reducir drásticamente. Solo necesita suficiente espacio para que el operador camine y el cajón se extienda. Esto a menudo resulta en recuperar 50% de su espacio de piso, permitiéndole agregar más equipos de procesamiento, como láseres para tubos o soldadoras orbitales, sin expandir la huella de su edificio.
Diseñado para Cargas Pesadas y Precisión
Almacenar barras macizas de acero inoxidable es significativamente más pesado que almacenar tubos huecos. Nuestros sistemas están construidos con acero estructural de alta resistencia, no con perfilado en frío de calibre ligero. Esto asegura que incluso cuando un cajón cargado con 6,000 lbs de barra redonda maciza está completamente extendido, haya una deflexión insignificante.
Ofrecemos dos mecanismos de accionamiento principales adecuados para diferentes niveles de rendimiento:
- Manivela Manual (Extraíble por Manivela): Ideal para talleres de mantenimiento o selección de baja frecuencia. Un sistema de reducción por engranajes permite que un solo operador mueva toneladas de material con un esfuerzo mínimo.
- Accionamiento Eléctrico: Para centros de distribución de alto volumen. Los cajones son accionados por motores eléctricos, operados mediante control remoto, asegurando un movimiento suave y constante que evita sacudidas repentinas a accesorios o componentes sensibles de tuberías.
Especificaciones Técnicas
| Característica | Rango de especificaciones |
|---|---|
| Material Compatibility | Acero Inoxidable (304, 316L), Perfiles de Aluminio, Barra Maciza |
| Drawer Extension | 100% de Extensión Total |
| Load Capacity Per Arm | Hasta 6,600 lbs (personalizable para barras macizas pesadas) |
| Altura de la Estantería | Típicamente de 10' a 16' (optimizada para el espacio libre de la grúa) |
| Método de Carga | Estantería accesible con grúa puente (Principal), Montacargas (Secundario) |
| Protección de Superficie | Revestimientos opcionales de UHMW (Polietileno de Ultra Alto Peso Molecular) en los brazos para prevenir la contaminación por carbono. |
Instalación: Anclaje para Seguridad
Debido a que el centro de gravedad se desplaza cuando se extraen haces pesados de acero inoxidable, una instalación adecuada es innegociable. El sistema utiliza bases de viga H de servicio pesado que deben anclarse químicamente a una losa de concreto reforzado. Esto asegura la estabilidad incluso cuando múltiples niveles están cargados con tuberías de pared gruesa.
Preguntas Frecuentes: Soluciones de Almacenamiento para Fabricación Higiénica
¿Puede este sistema prevenir la "contaminación por carbono" en mi inventario de acero inoxidable?
Sí. A diferencia de las estanterías pintadas estándar donde la pintura puede astillarse, exponiendo el acero al carbono, podemos equipar los brazos de la Rack de Voladizo Telescópico con revestimientos de plástico UHMW. Esto asegura que sus tubos de acero inoxidable nunca toquen la estructura de acero al carbono, manteniendo la integridad de su capa pasiva.
Tenemos longitudes aleatorias de 20 pies. ¿Cuántas columnas necesitamos?
Para tubería flexible de 20 pies (240 pulgadas), generalmente recomendamos una configuración de 4 o 5 columnas. Esto reduce la distancia entre los brazos de soporte, evitando que los tubos se comben o pandeen, lo cual es crítico para mantener la rectitud para sierras CNC de alimentación automática.
Mi grúa viajera tiene una altura de gancho limitada. ¿Encajará esta estantería?
Absolutamente. Esta es una limitación común en talleres de fabricación más antiguos. Debido a que los cajones se extraen, no necesita el espacio libre vertical adicional ("espacio de elevación") que un montacargas necesita para inclinar y levantar una carga de una estantería estática. Solo necesita pulgadas de espacio libre sobre el haz superior, maximizando su densidad vertical.
¿Podemos almacenar longitudes cortas y accesorios en la misma estantería?
Sí. Podemos instalar cubiertas de acero macizo o rejilla de malla de alambre en niveles específicos de cajones. Esto crea una superficie plana perfecta para almacenar recortes más cortos, cajas de accesorios (codos, tes) o componentes de válvulas junto con sus productos largos.
¿Es difícil de operar el mecanismo de manivela con una carga completa de barras macizas?
No. El sistema utiliza un mecanismo de reducción por engranajes de alta relación y rodamientos de grado industrial. Un operador puede extraer fácilmente con una sola mano un cajón cargado con más de 5,000 lbs de barra maciza. Está diseñado para la facilidad ergonómica, reduciendo la tensión y el riesgo de lesiones.
