Deje de sacrificar su acabado Ra por daños de montacargas.
Para fabricantes y centros de servicio de acero inoxidable de alta pureza, un solo rayón en un tubo 316L pulido lo convierte en chatarra. El rackeo estático tradicional lo obliga a deslizar paquetes, arriesgando la integridad de la superficie.
Nuestros estanterías cantiléver telescópicas permita el acceso vertical al 100%. Cargue directamente con su grúa puente usando eslingas de nylon—cero fricción, cero impacto y protección absoluta para su inventario de alto valor.
La "Fábrica Oculta" en la Logística de Tubos de Acero Inoxidable
En el mundo de los componentes sanitarios de acero inoxidable—ya sea que produzca intercambiadores de calor para la industria farmacéutica o accesorios para procesamiento de alimentos y bebidas—la calidad de la superficie es moneda corriente. Usted opera bajo estrictos estándares ASME BPE. Sin embargo, su área de almacenamiento a menudo socava su piso de producción.
Si almacena paquetes de 20 pies de tubería electropulida en racks estáticos, está librando una batalla perdida contra la física. Para recuperar un paquete, un operador de montacargas a menudo debe mover el material que está encima o al frente ("doble manejo"). Cada vez que las horquillas se deslizan contra un tubo, o los tubos se deslizan entre sí, corre el riesgo de comprometer el acabado superficial. En el negocio "limpio", una abolladura o un rayón profundo no es solo un defecto cosmético; es una trampa para bacterias, haciendo que el producto no sea vendible.

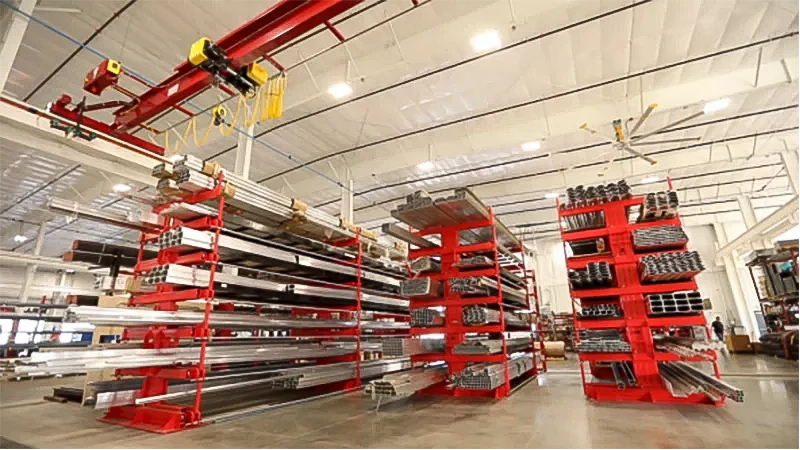

Figura 1: Eliminar los pasillos de montacargas permite un almacenamiento denso accesible únicamente mediante grúas aéreas.
Por Qué la Accesibilidad de la Grúa Aérea Cambia el Juego
La solución radica en cambiar el ángulo de ataque. En lugar de aproximarse al rack horizontalmente con un montacargas (puntos ciegos, riesgos de colisión), Estantería accesible con grúa puente le permite aproximarse verticalmente.
Nuestros Racks Extensibles funcionan como cajones industriales. Cada nivel de brazo se extiende al 100% hacia el pasillo. Esto expone la longitud completa del paquete de tubos a la grúa aérea de su instalación (grúa EOT).
El Proceso de Recuperación "Sin Contacto":
- Paso 1: El operador extiende el cajón específico que contiene los tubos 304 o 316L requeridos (manivela manual o motorizada).
- Paso 2: La grúa aérea baja correas de nylon o un elevador de vacío directamente sobre el paquete.
- Paso 3: La carga se levanta verticalmente. Sin deslizamiento. Sin arrastre. Sin contacto metal con metal.
- Paso 4: El material se entrega directamente a la mesa de alimentación de la cortadora láser o sierra de cinta.
Figura 2: Los sistemas motorizados permiten a los operadores mantenerse alejados mientras acceden a acero inoxidable pesado.
Optimizando la Distribución del Centro de Servicio de Acero
El espacio es a menudo tan crítico como la protección de la superficie. En un Centro de Servicio de Metales típico, se mantienen pasillos anchos únicamente para que los montacargas maniobren cargas largas (a menudo de 12 a 15 pies de ancho). Al cambiar a un sistema estante cantilever deslizante manual cargado por grúa, puede reducir el ancho de los pasillos hasta en un 50%.
Dado que la grúa se mueve sobre los racks, el pasillo solo necesita ser lo suficientemente ancho para que el cajón se extienda y un operador camine. Este espacio de piso recuperado le permite instalar equipos de procesamiento adicionales—como una nueva línea de pulido o centro CNC—sin expandir la huella de su edificio.
Especificaciones técnicas para aplicaciones de metales pesados
Entendemos que un paquete de barra sólida de acero inoxidable es increíblemente denso. Nuestros racks están diseñados con bases de viga H de acero estructural para manejar estas cargas puntuales extremas sin deflexión.
| Característica | Especificación | Beneficio para Procesadores de Acero |
|---|---|---|
| Capacidad de Carga | Up to 11,000 lbs (5,000 kg) per arm level | Soporta paquetes pesados de barra sólida o tubería de pared gruesa. |
| Extensión | 100% de Extensión Total | Espacio libre vertical completo para ganchos/eslingas de grúa. |
| Longitud del Tubo | 20 pies a 40 pies (Personalizable) | Acomoda longitudes de molino estándar sin voladizo. |
| Operation | Manivela manual o motor eléctrico | Manejo ergonómico; uso por un solo operador. |
Instalación: Anclada para Estabilidad
La seguridad no es negociable cuando se manejan cargas dinámicas. A diferencia de los racks estáticos, el centro de gravedad se desplaza cuando se extiende un cajón cargado con 6,000 lbs de acero. Por lo tanto, la instalación requiere precisión.
Nuestros equipos de instalación utilizan anclajes químicos o mecánicos de servicio pesado para fijar la base de viga H a su losa de concreto. Verificamos la profundidad del concreto y la clasificación PSI antes de la instalación para asegurar que el sistema maneje el torque de la extensión completa. Esto garantiza que incluso cuando está completamente cargado con tuberías de pared gruesa, la estructura permanezca rígida y segura.
Figura 3: El anclaje seguro es crítico para la estabilidad de los sistemas de rackeo extensible.
Preguntas Frecuentes: Almacenamiento y Manejo de Metales
P1: ¿Podemos agregar revestimiento protector a los brazos para proteger aún más los tubos pulidos?
R: Sí. Instalamos frecuentemente tiras de UHMW (Polietileno de Ultra Alto Peso Molecular) u otros materiales que no marcan en los brazos en voladizo. Esto asegura que sus tubos de acero inoxidable de alta pureza descansen sobre una superficie suave, previniendo la contaminación por carbono o rayones del brazo de acero.
P2: Nuestra instalación utiliza un elevador de vacío para láminas y tubos. ¿Hay suficiente espacio libre?
R: Absolutamente. Debido a que los brazos se extienden al 100% fuera de la estructura del rack, no hay obstrucción superior. Tiene espacio libre vertical ilimitado para bajar grandes elevadores de vacío o vigas esparcidoras directamente sobre el material.
P3: ¿Cuál es la longitud máxima de tubería que podemos almacenar?
R: Personalizamos las columnas del rack según su material. Para paquetes de tubos estándar de 20 pies o 24 pies, usualmente usamos de 3 a 5 columnas para evitar el pandeo (deflexión) del material. Podemos acomodar longitudes de hasta 40 pies o más para aplicaciones aeroespaciales especiales.
P4: ¿Cómo impacta esto en nuestros procedimientos FIFO (Primero en Entrar, Primero en Salir)?
R: Mejora significativamente el FIFO. En el apilado en piso, el material más nuevo a menudo se coloca encima, enterrando el stock más antiguo. Con nuestro estantería cantilever telescópica, cada nivel es accesible de forma independiente. Puede seleccionar un número de colada o lote específico del nivel inferior sin mover ningún otro inventario.
P5: ¿Estos racks requieren mantenimiento especial en un ambiente limpio?
R: El mantenimiento es mínimo. Los engranajes de transmisión y rodamientos están sellados o son fácilmente accesibles para lubricación. Para entornos de grado alimenticio o farmacéutico, podemos usar lubricantes de grado alimenticio y acabados de pintura en polvo específicos que sean fáciles de limpiar y resistentes a agentes de limpieza.
¿Necesita una Solución de Almacenamiento a Medida?
Hable directamente con nuestros ingenieros técnicos. Ofrecemos diseños estructurales gratuitos, evaluaciones de catálogos para cargas pesadas y cotizaciones de precios B2B rápidas.
