¿Cuánto peso puede soportar un bastidor de vidrio plegable en forma de A estándar?

La respuesta directa: 3,300 lb (1,500 kg) de confianza en carga estática

En la industria del procesamiento de vidrio, la “capacidad” no es solo un número en una etiqueta; es el umbral entre la eficiencia y la catástrofe. Un rack estándar de grado industrial Foldable A-Frame Glass Rack (específicamente la serie Zmgrack) está diseñado para soportar una capacidad de carga estática de 1,500 kg (aprox. 3,300 lb).

Sin embargo, simplemente sostener el peso no es suficiente. El verdadero desafío surge cuando ese peso comienza a moverse—desde la vibración de un montacargas cruzando un piso de almacén irregular hasta las fuerzas G experimentadas en un camión de plataforma durante un frenado de emergencia. A diferencia de alternativas más baratas que usan soldadura por puntos, nuestros racks utilizan acero al carbono de alta resistencia Q235 con soldadura de costura completa. Esta construcción asegura que el marco mantenga rigidez sin deflexión, evitando que el torque del chasis del camión se transfiera a los bordes frágiles de su vidrio.

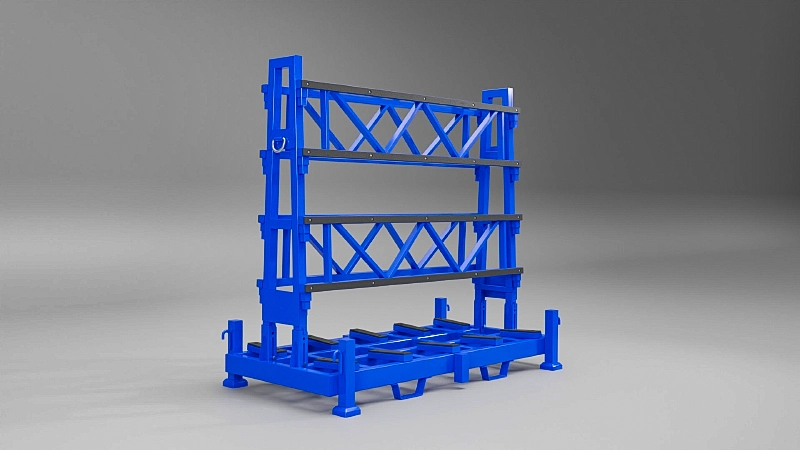

Figura 1: Estructura verificada de capacidad de 1.5 toneladas diseñada para paquetes de vidrio de alta densidad.

Por qué la “longitud” limita la capacidad más que el “peso”

Muchos gerentes de planta enfrentan un cuello de botella común: tiene un rack clasificado para 3,000 lb, pero no puede usarlo porque el pedido es de unidades de muro cortina comercial de 6 metros, y su rack tiene un diseño de marco cerrado.

La ventaja de extremo abierto:
Los bastidores en A tradicionales a menudo presentan una viga central inferior o paneles laterales cerrados que restringen físicamente la longitud del vidrio o los marcos de ventanas que puede cargar. El Zmgrack resuelve esto empleando un diseño completamente open-ended designMientras que la huella física del rack es compacta, de 2200 mm (86 pulgadas) de largo, permite que cargas de láminas largas (como unidades IGU jumbo o marcos de ventanas de aluminio) sobresalgan naturalmente por ambos lados sin interferencia.

Esto significa que un solo Demountable A-Frame Rack puede servir como una solución universal para sus pedidos estándar de acristalamiento residencial y y sus proyectos comerciales de gran tamaño, eliminando la necesidad de comprar racks extendidos personalizados que saturan su instalación.

Figura 2: La geometría de extremo abierto permite el voladizo de cargas sobredimensionadas sin interferencia estructural.

El asesino oculto: rayones en el recubrimiento y “descascarillado”

Una alta capacidad de peso es inútil si el rack daña el producto. Una queja común de los gerentes de control de calidad es el “descascarillado” (astillado de bordes) o rayones en vidrio de alto valor Low-EEsto casi siempre se origina por la degradación de las almohadillas de goma.

El punto de falla del adhesivo:
La mayoría de los competidores ahorran costos pegando almohadillas de goma al marco de acero. En un contenedor de envío que se calienta a 130°F (55°C) o en un taller de fabricación expuesto a fluidos de corte, este adhesivo falla. La goma se despega y su vidrio roza directamente contra el metal desnudo.

La solución Zmgrack:
Nos negamos a usar pegamento. Nuestros perfiles protectores son tiras de goma con núcleo de aceroEstán ancladas mecánicamente directamente al tubo de acero Q235 mediante tornillos autorroscantes. Esta conexión física asegura que incluso bajo la fricción inmensa de 3,300 lb de vidrio desplazándose durante el transporte, la goma nunca se despegará, enrollará ni desprenderá. Esto garantiza cero contacto metal-vidrio, preservando la integridad de su recubrimiento y reduciendo las tasas de rechazo.

Figura 3: Tiras de goma con núcleo de acero ancladas con tornillos autorroscantes eliminan los riesgos de falla del adhesivo.

Deje de pagar por enviar “aire”: la lógica de compactación 5:1

Su director de compras probablemente odia una cosa más que cualquier otra: costos de logística inversaEnviar un camión 500 millas para entregar vidrio es necesario; pagar por ese mismo camión para que regrese 500 millas cargando marcos de hierro vacíos y voluminosos es un desperdicio de flujo de efectivo.

Debido a que el Zmgrack es Collapsible Glass Stillage, cambia las matemáticas del flete.

El flujo de trabajo:
Descargue el vidrio en el sitio de trabajo.
Retire las barras transversales y extraiga los pasadores de seguridad.
Pliegue los bastidores en A 90 grados.
Apílelos “punta con punta” en una formación anidada.

Integridad estructural para moldes pesados: El marco de tres pilares Puede apilar hasta 60 unidades en un solo contenedor 40HQ o camión de retorno. Esta relación de compresión 5:1 significa que reduce su factura de envío de retorno en un 80%. Deja de enviar aire y comienza a enviar valor.

Figura 4: Diseño de base plegada y anidada maximiza la eficiencia de la logística inversa.

Comparación técnica: Zmgrack vs. La competencia

Frequently Asked Questions (Glass Industry Specific)

¿Puede este rack soportar la carga dinámica de una parada repentina del montacargas?
Sí. La base cuenta con bolsillos personalizados para montacargas (entrada de horquillas) que guían las púas al centro de gravedad exacto. Esto evita el “efecto péndulo” y el vuelco durante frenadas repentinas o giros en el muelle de carga.

¿Es la goma compatible con vidrio Low-E de capa blanda?
Absolutamente. Utilizamos una goma industrial especialmente formulada que proporciona alta fricción para evitar deslizamientos, pero que no deja marcas para proteger las capas blandas sensibles y las capas de plata de la oxidación o los rayones.

¿Cuánto tiempo tarda un trabajador en plegar el rack?
Aproximadamente de 60 a 90 segundos. El diseño utiliza pasadores de liberación rápida y un sistema de bisagras con ventaja mecánica, lo que permite a un solo operador colapsar el rack sin herramientas especiales.

Tenemos un horno de templado con una altura de descarga específica. ¿Es ajustable la altura del rack?
La geometría estándar es fija para máxima integridad estructural (formando un triángulo rígido). Sin embargo, como fabricante, podemos personalizar la altura de la base o el ángulo del bastidor en A para que coincida perfectamente con la altura del transportador de salida de su horno Glaston o Landglass.

¿Se oxidarán si se almacenan al aire libre en el patio?
Para almacenamiento exterior, recomendamos nuestra Galvanizado por Inmersión en Caliente opción de acabado. Esto crea un enlace metalúrgico que protege el acero contra la corrosión durante 15-20 años, incluso en entornos costeros, a diferencia del recubrimiento en polvo estándar que puede astillarse con el tiempo.
