¿Cómo evitar que el vidrio plano se raye en las estanterías?

Para un fabricante de vidrio, nada destruye los márgenes de beneficio más rápido que un rayón en una unidad Unidad con recubrimiento Low-E o una lámina Lámina templadaterminada. No se trata solo del costo del vidrio roto; es la demora en la producción y el daño a la reputación con su contratista de acristalamiento. Si observa rayones capilares o astillas en los bordes durante el flujo interno de WIP o la entrega en camión, es probable que su sistema de estanterías sea el culpable. Aquí está la lógica de ingeniería detrás de la protección de superficies. Hable Con Un Experto

La pesadilla "Metal sobre Vidrio": Por qué falla el pegamento

En muchas estanterías genéricas glass transport racks, la almohadilla de goma simplemente está pegada al marco de acero. En un almacén caluroso o bajo la intensa exposición UV de una entrega en obra, ese pegamento se degrada. Cuando carga 3,000 lbs de vidrio arquitectónico en la estantería, la fuerza de cizallamiento despega la goma.

Una vez que esa goma se desplaza, el borde del vidrio hace contacto directo con el montante de acero o la base. Este "contacto duro" es la causa principal de astillas en el borde astillas y rayones profundos.

La solución: Utilizamos un Perfil de Caucho con Núcleo de Acero Perfil de goma EPDM con núcleo de acero. Esto no es solo una tira de goma; tiene una placa de acero vulcanizada en dentro su interior. La aseguramos a la estantería mediante tornillos autorroscantes que atraviesan el núcleo de acero interno. Proporciona un bloqueo mecánico que nunca se despegará, deslizará o desprenderá, independientemente del calor o el peso de la carga.

Perfiles de goma con núcleo de acero asegurados mecánicamente para evitar el desprendimiento bajo cargas pesadas de vidrio.

Eliminación de la fricción "entre láminas" mediante rigidez estructural

Los rayones a menudo ocurren entre entre las láminas de vidrio (marcas de roce) durante el transporte. Esto sucede cuando la propia estantería se flexiona. Si su estantería Bastidor de Sujeción de Vidrio en Forma de L está construida con tubos de pared delgada (menos de 2.0 mm) o utiliza soldadura por puntos, todo el marco se torcerá cuando el camión de reparto golpee un bache.

Este movimiento de torsión transfiere energía cinética al paquete de vidrio, haciendo que las láminas rocen entre sí o contra las almohadillas de corcho separadoras.

The Engineering Solution: Utilizamos acero estructural al carbono Q235 con un espesor de pared de 2.5 mm a 3.0 mm para los postes principales de carga. Combinado con un proceso de Full Seam Welding soldadura continua (sin soldaduras por puntos), esto crea un chasis rígido que absorbe la vibración de la carretera en lugar de transferirla al vidrio. Una estantería rígida significa un paquete de vidrio estático, lo que significa cero rayones a la llegada al taller del cliente.

Gestión de residuos y diseño de la base

A veces, el rayón viene desde abajo. En una planta de fabricación de vidrio concurrida, las astillas de vidrio y las limaduras de metal se acumulan en el suelo. Si la goma de la base de su estantería es blanda o tiene una textura que atrapa residuos, una pequeña astilla de vidrio incrustada en la goma se convierte en un cortador de diamante contra el borde inferior de su Insulated Glass Unit (IGU).

lámina de vidrio. Utilizamos una dureza específicamente formulada (Shore A 70-80) para nuestra goma de base. Es lo suficientemente dura para resistir la incrustación de residuos, pero lo suficientemente blanda para amortiguar el vidrio. Además, el diseño en forma de L permite una fácil inspección visual y limpieza de la base antes de la carga, a diferencia de las estructuras complejas en A donde los residuos se esconden en las grietas.

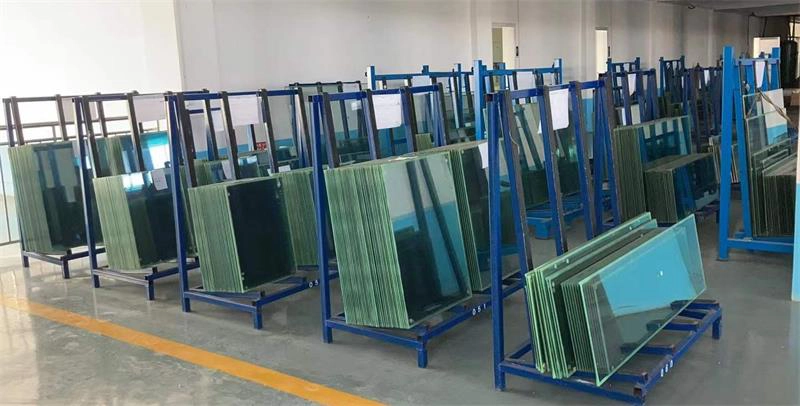

El almacenamiento vertical correcto con goma resistente a residuos evita el astillamiento de bordes y los rayones en la parte inferior.

El ángulo de reposo: 4 grados vs. la gravedad

Los ángulos de inclinación incorrectos son un asesino silencioso de la calidad de la superficie. Si una estantería es perfectamente vertical (90°), el vidrio es inestable y requiere una fuerza de flejado excesiva para sujetarlo, lo que puede aplastar la lámina exterior. Si el ángulo es demasiado pronunciado (como en algunas estanterías de madera en A), el peso bruto de la pila ejerce una presión inmensa sobre las láminas traseras, a menudo imprimiendo permanentemente las almohadillas separadoras en superficies Low-E de capa blanda.

Nuestras estanterías cuentan con una inclinación de 3 a 5 gradoscalculada científicamente. Esto permite que la gravedad sostenga suavemente el vidrio contra los montantes traseros estructurales sin crear puntos de presión excesivos que dañen los recubrimientos o causen la separación de la laminación.

Preguntas Frecuentes

¿Pueden sus estanterías manejar láminas de vidrio de tamaño "Jumbo" sin combarse?

Sí. Para láminas Jumbo (de más de 130 pulgadas), utilizamos postes reforzados de 60x60 mm y aumentamos el espesor de la pared. La rigidez evita que el centro de la lámina de vidrio se combe y toque la estructura metálica.

¿Con qué frecuencia debemos reemplazar la goma de las estanterías?

Con nuestro perfil de EPDM con núcleo de acero, rara vez se necesita reemplazo por desgaste. Sin embargo, recomendamos una inspección visual cada 6 meses para asegurarse de que no haya materiales extraños (virutas de metal, astillas de vidrio) incrustados en la superficie.

¿Es mejor el recubrimiento en polvo que el acero pintado para prevenir las manchas de óxido en el vidrio?

Absolutamente. La pintura húmeda a menudo se astilla, exponiendo el acero crudo que se oxida. El agua de óxido que gotea sobre el vidrio requiere un costoso lavado con ácido para eliminarlo. Nuestro recubrimiento electrostático en polvo (RAL 5010) está horneado, creando una barrera sellada que previene la contaminación por óxido.

Transportamos vidrio Low-E de capa blanda. ¿Tienen recomendaciones específicas?

Para la capa blanda, la rigidez de la estantería es crítica para prevenir micromovimientos. También recomendamos el uso de separadores de corcho con respaldo no adhesivo junto con nuestras estanterías rígidas en L para asegurar que el recubrimiento nunca toque otra superficie.

¿Funcionan estas estanterías tanto para WIP en fábrica como para entrega en camión?

Sí. La "Grack" está diseñada como un híbrido. Tiene canales para montacargas para movimiento en fábrica y ojos de elevación para grúa para descarga en obra. Esto reduce la cantidad de veces que tiene que manipular el vidrio (re-estantería), que es cuando ocurren el 90% de los rayones.
