Estantería de Montaje para Unidades IG

Deje de sacrificar su tasa de rendimiento en la estación de clasificación.

Entre la mesa de corte CNC y la línea de ensamblaje de UVI, su vidrio es más vulnerable. Los recubrimientos Low-E rayados, los pares no coincidentes y las láminas de 6 mm "inestables" en bastidores A estándar le están costando dinero. El Estantería de Montaje para Unidades IG (Harp Rack) es el búfer de WIP dedicado diseñado para eliminar roturas y optimizar el proceso de emparejamiento para la fabricación de vidrio aislante.

Hable Con Un Experto

El "Eslabón Perdido" en Su Línea de Producción de UVI

En una planta de fabricación de vidrio de alto volumen—ya sea que sea Glasswerks o un fabricante local especializado—el cuello de botella del flujo de trabajo a menudo no es el horno de templado ni la lavadora; es la logística entre ellos. Los bastidores A estándar o los soportes L son excelentes para el envío o almacenamiento a granel, pero son terribles para el proceso dinámico de clasificación y emparejamiento (secuenciación) de láminas de vidrio para Unidades de Vidrio Aislante (UVI).

Cuando sus operadores tienen que buscar a través de una pila de vidrio inclinado para encontrar la lámina correspondiente para un marco separador, el riesgo de daño superficial se dispara. Esto es especialmente crítico para el vidrio Low-E de capa blanda, donde un solo rayón capilar significa rechazar toda la unidad.

Clasificación de alta densidad: Cada lámina tiene su propia ranura, evitando el contacto superficie a superficie.

Por Qué los "Harp Racks" Son Esenciales para el Ensamblaje de UVI

El Harp Rack obtiene su nombre de las cuerdas tensadas de un arpa, imitando cómo los alambres de acero (cubiertos de PVC) separan el vidrio. A diferencia del almacenamiento a granel, este bastidor es una herramienta de Trabajo en Proceso (WIP).

Así es como resuelve los puntos débiles específicos de la línea de UVI:

• Contacto Cero en Superficies Recubiertas: Cada hoja de vidrio se coloca en una ranura individual. El costoso recubrimiento Low-E nunca toca otra pieza de vidrio, eliminando los rayones por fricción comunes en la carga apilada.
• Clasificación Visual Instantánea: Las ranuras numeradas (típicamente 1-40 o 1-80) permiten a los operadores CNC secuenciar el vidrio perfectamente. La ranura 1 es el panel interior, la ranura 2 es el panel exterior. Cuando el carro rueda hacia la lavadora, el equipo de ensamblaje solo extrae en orden—sin búsquedas, sin errores.
• Estabilización de Vidrio Delgado (6 mm y menos): Los bastidores de almacenamiento estándar a menudo tienen espacios amplios. Colocar una sola lámina de 6 mm en una ranura ancha hace que se incline agresivamente, provocando combado o astillas en "concha de almeja" en el borde inferior. Nuestros Harp Racks cuentan con tolerancias ajustadas o anchos de ranura personalizados para mantener las láminas delgadas verticales y estables.

Diseñado para el Piso de la Fábrica de Vidrio

Esto no es un carro de material genérico; está construido para el abuso específico de un entorno de fabricación de vidrio. Desde la presencia de polvo de vidrio hasta el impacto de la carga pesada, cada componente está seleccionado para durabilidad.

La Base: Soporte Completo vs. Rodillos

Ofrecemos dos tipos distintos de base según el grosor de su vidrio y la preferencia de manejo:

• Base con Rodillos de Nylon: Mejor para vidrio arquitectónico pesado. Permite a los operadores deslizar las hojas pesadas dentro del bastidor con un esfuerzo físico mínimo, reduciendo la tensión en la espalda y la fatiga del trabajador.
• Base Completa con Ranuras (HDPE/PVB): Crítico para piezas de vidrio no estándar, "bajas y altas" que podrían caerse a través de los rodillos estándar. Proporciona un borde de apoyo continuo, asegurando que incluso el vidrio de ducha personalizado de forma irregular se asiente de manera segura.

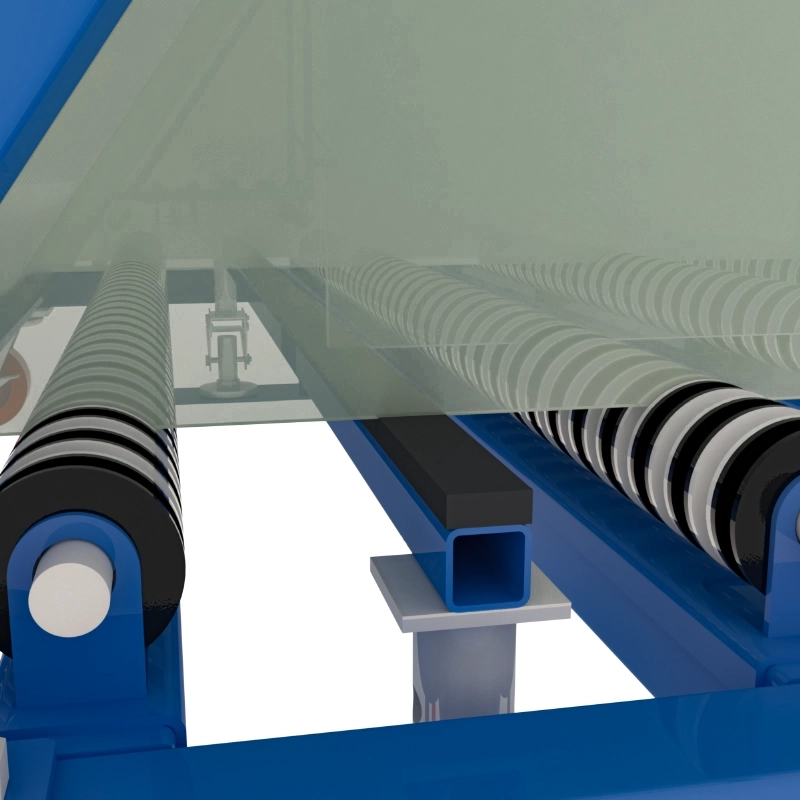

Detalle del sistema de rodillos numerados: Secuenciación rápida para operadores CNC.

El Sistema de Protección "Toque Suave"

Los divisores son el corazón del Estantería de Montaje para Unidades IGUtilizamos un núcleo de acero para la rigidez (para que el divisor no se doble bajo el peso de una lámina pesada) pero lo encapsulamos en una gruesa Cubierta de PVCLos apoyos inferiores están revestidos con tiras de goma industrial amortiguadora. Esto asegura que el borde del vidrio—la parte más frágil de la lámina—esté acolchado contra golpes durante el transporte en la fábrica.

Seguridad Activa: El Mecanismo de Bloqueo por Pedal

Mover vidrio es peligroso. La inercia puede hacer que las láminas se deslicen cuando un carro golpea un bache o se detiene repentinamente. Nuestros bastidores vienen equipados con un Mecanismo de Elevación Accionado por PieCuando el bastidor llega a la estación de lavado o al robot de sellado, el operador pisa el pedal. Esto levanta el vidrio de los rodillos y lo bloquea contra un tope de goma, haciéndolo inmóvil hasta que se suelte el pedal.

Especificaciones Técnicas

Diseñados para fabricantes de vidrio al por mayor y fabricantes de ventanas, estas especificaciones aseguran compatibilidad con equipos de fabricación estándar.

El diseño desmontable ahorra grandes costos de flete para fabricantes de vidrio internacionales.

Preguntas Frecuentes: Soluciones para Fabricantes de Vidrio

¿Puede este bastidor manejar vidrio mojado que sale directamente del cortador CNC o de la lavadora?
Sí. El Estantería de Montaje para Unidades IG está recubierto con polvo (rociado electroestático) para resistir la oxidación. Las cubiertas de PVC y los rodillos de nailon son impermeables al agua y los fluidos de corte, lo que lo hace ideal para la sección húmeda de su línea de producción.

Procesamos vidrio de 6 mm y 12 mm. ¿Se puede personalizar el ancho de la ranura?
Absolutamente. Mientras que las ranuras estándar están diseñadas para versatilidad, podemos personalizar el espaciado para que sea más ajustado para tiradas de producción de 6 mm (para evitar tambaleos) o más ancho para láminas de vidrio laminado. Recomendamos especificar su rango de grosor de vidrio principal al realizar el pedido.

¿Cómo se compara esto con un Bastidor A para almacenamiento WIP?
Los Bastidores A son para almacenamiento a granel (densidad de almacenamiento). Los Harp Racks son para velocidad de proceso (selectividad). Si necesita seleccionar una lámina específica del medio de una pila sin mover las demás (por ejemplo, para emparejar lados de UVI), necesita un Harp Rack. Si solo está almacenando cajas de vidrio flotado en bruto, use un Bastidor A.

¿Los rodillos de nailon marcarán el borde del vidrio?
No. Utilizamos nailon industrial de alta calidad, lo suficientemente resistente para soportar el peso, pero lo suficientemente suave para no astillar ni descascarillar el borde del vidrio. Esto es crítico en el procesamiento de vidrio templado, donde la calidad del borde determina las tasas de rotura en el horno.

¿Podemos reemplazar los tubos de PVC si se cortan con el tiempo?
Sí. Gracias al diseño atornillado y desmontable, las barras divisorias y sus fundas de PVC pueden reemplazarse individualmente. No es necesario desechar todo el bastidor si un divisor resulta dañado por un operador de montacargas descuidado.
