Su línea de ensamblaje de IGU está esperando, pero su equipo tiene dificultades para clasificar y emparejar lites individuales desde bastidores A sobredimensionados. Cada lite movido es un riesgo de rayones en recubrimientos Low-E, bordes astillados y microgrietas invisibles que causan costosas fallas de sellado más adelante. Este cuello de botella en su transferencia interna proceso está erosionando sus márgenes de ganancia. Existe una forma más optimizada y segura de gestionar su trabajo en proceso (WIP).
El Verdadero Cuello de Botella en la Producción de IGU: Clasificación Ineficiente de Lites
Para cualquier Fabricación de Unidades de Vidrio Aislante, la eficiencia de toda la línea de producción depende del flujo continuo de materiales entre la mesa de corte CNC, la lavadora y la estación de ensamblaje final. Sin embargo, aquí es donde a menudo ocurren los problemas más significativos y costosos.
El uso de bastidores A genéricos o carros mal diseñados para clasificar lites individuales crea una cascada de problemas. Los operadores pierden tiempo valioso extrayendo cuidadosamente lites específicos de un inventario desordenado. Peor aún, el vidrio delgado (como 1/4″ o 6mm) vibra y se desplaza en ranuras anchas de talla única. Este movimiento no solo raya costosos recubrimientos Low-E; crea microgrietas imperceptibles que pueden provocar fracturas por tensión y fallas de sellado semanas o meses después de la instalación, resultando en costosas devoluciones y daños a su reputación.
De una Preparación Caótica a una Estación de Amortiguación WIP Optimizada
La solución no es trabajar más duro; es usar una herramienta diseñada específicamente para la tarea. El Harp Rack, diseñado como un carro para vidrio con bastidor tipo arpamóvil, transforma su proceso de clasificación de un cuello de botella de producción a una estación de amortiguación de Trabajo en Proceso (WIP) altamente eficiente. En lugar de un área de preparación caótica, obtiene un sistema organizado, móvil y protector que cierra las brechas en su flujo de trabajo.
Cómo un Harp Rack Resuelve los Desafíos Centrales de la Clasificación de IGU
Un carro de clasificación de IG bien diseñado aborda directamente las tres mayores amenazas a su eficiencia de producción: daño al material, seguridad en la manipulación y espacio de piso desperdiciado. Lo logra a través de opciones de ingeniería específicas que comprenden las realidades de un piso de fabricación de vidrio.
Desafío 1: Proteger Vidrio Delgado y Superficies Recubiertas
**El Problema:** Las ranuras estándar de los bastidores suelen tener 1/2″ de ancho o más, lo que hace que los lites delgados se tambaleen violentamente durante el transporte. Este movimiento es la causa principal de microgrietas y daños superficiales.
**La Solución:** Nuestros harp racks cuentan con dos innovaciones clave. Primero, los divisores están hechos de núcleos de alambre de acero con una cubierta de PVC suave y duradera. Esto proporciona una superficie de contacto no abrasiva que se desliza sobre los delicados recubrimientos Low-E sin dejar marcas. Segundo, ofrecemos anchos de ranura personalizados. Para operaciones que manejan grandes volúmenes de vidrio de 1/4″ (6mm), podemos diseñar la base con ranuras tan estrechas como 3/8″ (~8-10mm), proporcionando un ajuste seguro y ceñido que elimina por completo el movimiento peligroso.
Desafío 2: Transferencia Interna Ineficiente e Insegura
**El Problema:** Mover manualmente lites individuales o empujar carros inestables y sobrecargados entre la estación de corte y la línea de IGU es lento y representa un riesgo significativo de lesiones al trabajador y rotura de vidrio.

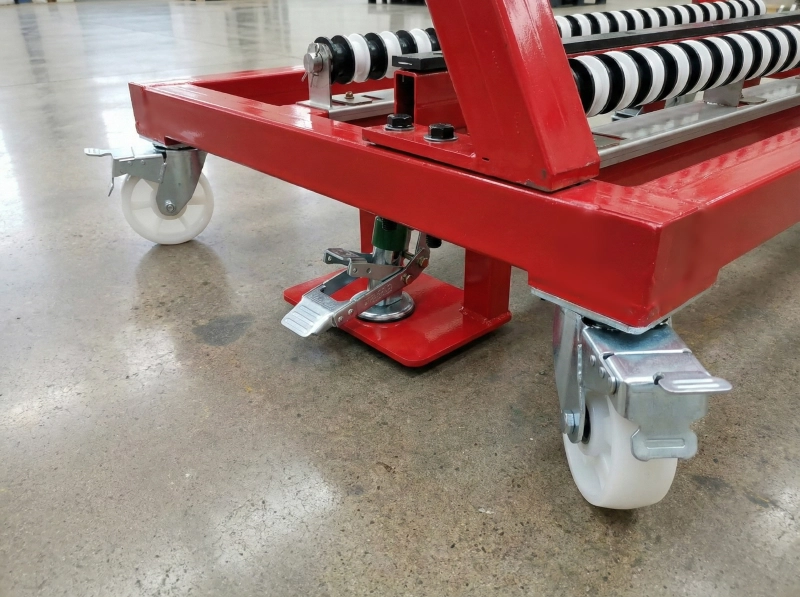

**La Solución:** El estantería en arpa para vidrio está construido sobre un marco robusto de acero al carbono Q235A equipado con ruedas de poliuretano de servicio pesado (dos fijas, dos giratorias con frenos). Más importante aún, cuenta con un mecanismo de elevación único accionado por pedal. Antes de moverlo, una simple presión del pedal levanta ligeramente toda la carga y la fija contra un amortiguador de goma fijo. Esto inmoviliza completamente los lites de vidrio durante el tránsito, asegurando que lleguen a la siguiente estación de forma segura y sin daños por vibración.
Desafío 3: Altos Costos de Envío y Difícil Ensamblaje en Sitio
**El Problema:** Los equipos voluminosos completamente soldados son costosos de enviar, especialmente a nivel internacional, y pueden ser difíciles de maniobrar en espacios de producción reducidos.
**La Solución:** Nuestros carros están diseñados con una estructura de ensamblaje atornillada desmontable. Toda la unidad se puede empaquetar plana, reduciendo drásticamente el volumen de envío y los costos de flete, especialmente para la carga de contenedoresEste diseño modular también permite un transporte fácil a sus instalaciones y un ensamblaje rápido en sitio, poniéndolo en funcionamiento más rápido.
Descripción General de Especificaciones Técnicas
Nuestros carros de clasificación de IG están construidos para soportar las demandas de un entorno de fabricación de vidrio de alto volumen. Ofrecemos modelos estándar y personalización completa para satisfacer sus necesidades operativas específicas.
| Modelo / SKU | Dimensiones Externas (L×A×H, Pulgadas) | Espesor del vidrio (mm) | Espesor de Vidrio Aplicable (Pulgadas) | Carga Dinámica (Libras) |
|---|---|---|---|---|
| HR-40 | 1″ × 39.4″ × 71.1″ | 40 | ≤ 0.47″ | 3300 |
| HR-84 (Alta Densidad) | 1″ × 47.2″ × 70.9″ | 84 | 0 – 0.31″ | 3300 |
| HR-40 (Estrecho) | 39.4″ × 47.2″ × 70.9″ | 40 | 0.31″ – 0.47″ | 3300 |
| Modelos Grandes Personalizados | Hasta 102.4″ × 94.5″ × 74.8″ | Hasta 80 | ≤ 1.0″ | >5500 |
Preguntas Frecuentes
¿Pueden estos carros realmente manejar vidrio delgado, como 1/4″ (6mm), sin que se tambalee?
Absolutamente. Este es un enfoque de diseño principal. Si bien nuestros modelos estándar son excelentes, recomendamos encarecidamente nuestro servicio de ranuras personalizadas para clientes que trabajan extensamente con vidrio delgado. Al reducir el ancho de la ranura de 1/2″ estándar a un ajustado 3/8″, eliminamos virtualmente el tambaleo que causa microgrietas y daños en los bordes durante el movimiento interno.
¿Cómo protegen los divisores los costosos recubrimientos Low-E durante la clasificación?
Los divisores están construidos con un núcleo de alambre de acero de alta resistencia para rigidez, que luego está completamente recubierto con una cubierta gruesa de PVC suave. Esto crea una superficie duradera pero flexible. A diferencia de los divisores de acero sin recubrimiento o plástico duro, nuestras varillas recubiertas de PVC evitan rayones y rozaduras en los recubrimientos sensibles al cargar y descargar lites, protegiendo el valor de sus materiales.
¿Cuál es la capacidad de carga dinámica típica de estos carros de clasificación?
Nuestros modelos estándar, como el HR-40 y HR-84, están clasificados de forma conservadora para una capacidad de carga dinámica de 3,300 lbs (1500 kg). Para operaciones que manejan lites de gran tamaño o vidrio laminado excepcionalmente grueso, podemos diseñar ofrecen la capacidad de personalizar el ancho de la ranura. Para un fabricante de Unidades de Vidrio Aislante que trabaja con vidrio de 6 mm, especificar un rack con un ancho de ranura de 8-10 mm proporciona un ajuste perfecto y ceñido. Este nivel de precisión transforma el rack de una unidad de almacenamiento genérica en una pieza especializada de equipo de procesamiento, diseñada específicamente para proteger sus materiales específicos y optimizar su flujo de trabajo único. Esta adaptabilidad permite que su instalación maneje con confianza una gama más amplia de trabajos personalizados sin comprometer la calidad o la seguridad. personalizados con capacidades que superan las 5,500 lbs (2500 kg).
¿Los carros se envían completamente ensamblados? ¿Cuál es el beneficio de un diseño "desmontable"?
Para ahorrarle dinero significativo en flete, nuestros carros se envían "desmontados" o desensamblados y empaquetados planos. Este diseño modular nos permite colocar muchas más unidades en un solo contenedor de envío, reduciendo drásticamente los costos de transporte por unidad. El ensamblaje en sitio es sencillo con herramientas estándar, siguiendo nuestras instrucciones claras.
¿Podemos personalizar el número de ranuras o las dimensiones generales del carro?
Sí. Entendemos que cada piso de producción tiene limitaciones y requisitos de flujo de trabajo únicos. Ofrecemos personalización completa, incluyendo el ajuste del largo, ancho y alto totales, el cambio del número de ranuras, la modificación del espaciado entre ranuras e incluso la selección de un color personalizado de recubrimiento en polvo basado en la tabla de colores RAL para que coincida con la marca de su empresa.
