Deja de tratar tus tubos de acero inoxidable de alta pureza como chatarra común. Cuando tu máquina de corte por láser está inactiva porque el operador está "buscando" el paquete de material correcto con un montacargas, estás perdiendo ganancias. Es hora de pasar del almacenamiento caótico en el piso a un sistema de precisión accesible por puente grúa que protege tus acabados superficiales y alimenta tu línea de producción en minutos, no en horas.
La "Fábrica Oculta" en los Centros de Servicio de Metales: Por Qué el Almacenamiento en el Piso Mata la Eficiencia
En el mundo de alto riesgo de la fabricación de metales y la distribución de acero—especialmente para empresas que manejan tubos, tuberías y perfiles de acero inoxidable de alta pureza—el método de almacenamiento determina la velocidad de producción. Las estanterías cantiléver estáticas tradicionales o, peor aún, el almacenamiento en el piso, crean un cuello de botella que llamamos la "Fábrica Oculta".
Considere un escenario típico en un fabricante de tubos sanitarios como GHWA. Usted tiene paquetes de tubería de acero inoxidable pulido de 20 pies. Para llegar al número de colada específico requerido por un cliente farmacéutico, su operador de montacargas tiene que mover otros tres paquetes que están encima o delante de él. Esto es "Doble Manipulación".
Cada vez que una horquilla del montacargas toca un paquete para apartarlo, ocurren dos cosas:
- Riesgo de Daño Superficial: Para industrias que requieren estándares ASME BPE, un solo rasguño por un deslizamiento de horquilla o colisión de paquetes significa que ese costoso tubo 316L ahora es chatarra.
- Tiempo de inactividad: Mientras el operador está reorganizando el inventario, su máquina de corte por sierra o su cama láser está vacía.
Figura 1: Almacenamiento de alta densidad que requiere acceso por puente grúa para eliminar pasillos de montacargas.
La Lógica de las Estanterías Telescópicas: Del Montacargas al Puente Grúa
La solución está en cambiar el método de recuperación. Un Rack de Voladizo Telescópico (también conocido como sistema de extracción o manivela) transforma su almacenamiento de estantes estáticos en cajones dinámicos.
Here is the operational shift:
- 100% Extension: Cada nivel se extiende completamente fuera de la estructura de la estantería.
- Dominio del puente grúa: En lugar de maniobrar un montacargas ancho en un pasillo estrecho, simplemente extrae el cajón con la manivela y usa el grúa puente o el elevador de vacío de su taller para levantar el paquete verticalmente.
- Zero Contact: Debido a que levanta verticalmente con eslingas de nailon o ventosas, el riesgo de rayar la superficie pulida de los tubos adyacentes es prácticamente nulo.
Figura 2: El mecanismo de manivela manual permite que un solo operador mueva toneladas de acero con un esfuerzo mínimo.
Manual vs. Eléctrico: Adecuando el Sistema a su Volumen de Producción
Para entornos de alta frecuencia, como alimentar un cortador láser 24/7, la velocidad es primordial. Mientras el estante cantilever deslizante manual es perfecto para almacenamiento general, las aplicaciones de servicio pesado a menudo requieren automatización.
Nuestros sistemas eléctricos permiten a los operadores controlar las estanterías mediante control remoto, manteniéndolos a una distancia segura mientras manejan paquetes de hasta 11,000 lbs (5,000 kg) por nivel. Esto es crítico al manejar barras densas o tuberías de gran diámetro y pared gruesa.

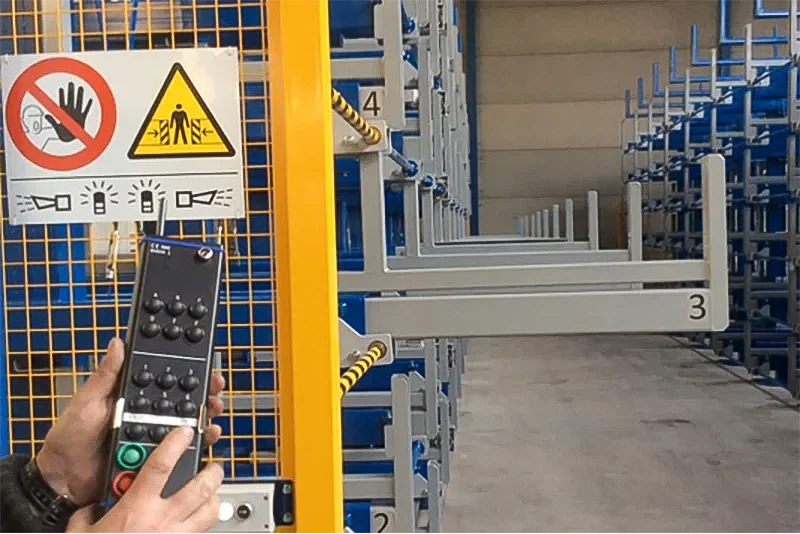

Figura 3: Los sistemas de accionamiento eléctrico permiten la operación remota para el manejo de tubos y tuberías de servicio pesado.
Construido para Industria Pesada: Especificaciones e Instalación
Esto no es estantería de carga ligera. Es ingeniería de acero estructural diseñada para soportar los rigores de un centro de servicio de acero. La base está construida con vigas H pesadas para evitar el vuelco, incluso cuando los cajones completamente cargados están extendidos.
La instalación requiere precisión. Como se muestra a continuación, las unidades deben anclarse a un piso de concreto reforzado usando pernos de expansión de servicio pesado. Esto asegura que las fuerzas dinámicas del cantilever de extracción mecanismo se transfieran de manera segura al suelo.
Figura 4: El anclaje seguro es innegociable para garantizar la estabilidad de las estanterías telescópicas dinámicas.
Especificaciones Estándar para Perfiles Metálicos
| Característica | Rango de especificaciones |
|---|---|
| Longitud del Brazo | 20″ a 60″ (Personalizable para láminas o paquetes) |
| Capacidad de Carga | 1,000 lbs a 11,000 lbs por nivel de brazo |
| Altura de la Estantería | Hasta 20 pies (Maximice el espacio aéreo vertical) |
| Longitud del Material | Ideal para tubos y perfiles de 20 pies (6m) o 40 pies (12m) |
| Operation | Manivela manual o motorizado eléctrico |
Preguntas Frecuentes: Soluciones para Fabricantes de Metales
P1: ¿Podemos almacenar tubos de acero inoxidable de 20 pies (6 metros) en esta estantería?
Sí, este es el caso de uso principal. Configuramos el número de torres (columnas) para soportar la longitud completa del tubo, evitando la flacidez o el pandeo, lo cual es crítico para mantener la rectitud para los alimentadores láser.
P2: Mis tubos tienen un acabado espejo (Ra < 10 µin). ¿Los brazos los rayarán?
Ofrecemos revestimientos opcionales de UHMW (polietileno de peso molecular ultra alto) para los brazos cantiléver. Sin embargo, la protección principal proviene del proceso: debido a que usa un grúa puente con eslingas de nailon para levantar verticalmente, el material nunca se desliza contra el brazo de la estantería.
P3: ¿Cuánto espacio de pasillo puedo ahorrar?
Las estanterías cantiléver tradicionales cargadas con montacargas requieren pasillos de 12 a 15 pies para permitir el radio de giro de un cargador lateral o un montacargas pesado. Overhead crane accessible racking requiere cero ancho de pasillo para maniobrar, recuperando a menudo el 50% de su espacio de piso.
P4: ¿Es difícil operar el mecanismo de manivela con una carga completa de 3 toneladas?
No. El sistema utiliza una caja reductora de engranajes de alta relación y rodamientos industriales. Un solo operador puede extraer con manivela un cajón completamente cargado con una sola mano. La fuerza de arranque requerida es mínima.
P5: ¿Puede este sistema integrarse directamente junto a mi máquina de corte por láser?
Absolutamente. Muchos de nuestros clientes, incluidos los centros de servicio de acero, colocan estas estanterías directamente en la entrada de sus láseres o sierras. Esto crea un sistema de almacenamiento de "Punto de Uso", reduciendo significativamente el tiempo de desplazamiento.
