Alternativa a cantiléver Ross Technology

En la industria del acero inoxidable sanitario, preservar el acabado superficial (Ra) de sus tubos y barras no es solo estético, es crítico para el cumplimiento de ASME BPE.

Las estanterías estáticas estándar lo obligan a usar montacargas, arriesgando rayones, contaminación y tubos doblados. Deje de comprometer su inventario de alta pureza. Cambie a un sistema diseñado para acceso con puente grúa y manipulación de impacto cero.

Hable Con Un Experto

Por qué los fabricantes de alta pureza buscan una alternativa al cantiléver de Ross Technology

Durante décadas, las estanterías cantiléver fijas estándar (como las asociadas a menudo con marcas como Ross Technology) han sido la opción predeterminada para almacenar acero estructural. Sin embargo, para fabricantes que trabajan con high-purity stainless steel tubes, accesorios de grado farmacéutico y barras de precisión, la solución "estándar" ya no es suficiente.

Cuando su negocio depende de mantener un promedio de rugosidad superficial (Ra) de 15µin o 20µin para aplicaciones lácteas o de semiconductores, el método de almacenamiento se convierte en una variable de producción. La industria se está desplazando hacia el Rack de Voladizo TelescópicoEsto no es solo almacenamiento; es una estrategia de control de contaminación que se integra directamente con sus sierras de corte y líneas de pulido.

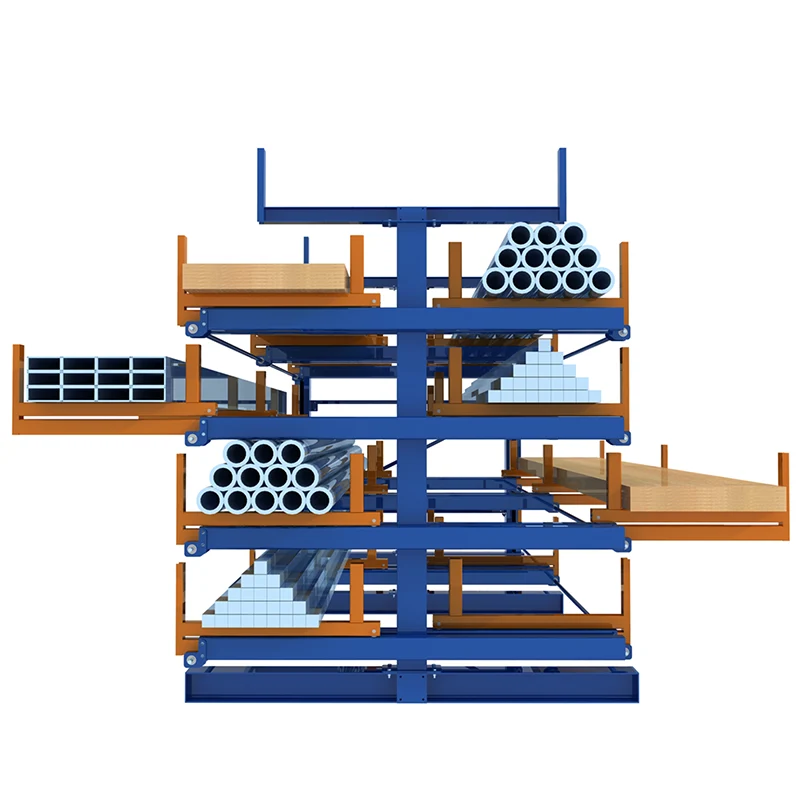

Figura 1: Estantería cantiléver extraíble de un solo lado optimizando el almacenamiento para existencias de tubos de alto valor.

La "fábrica oculta" del inventario rayado

En un centro de servicio de acero típico o instalación OEM que produce válvulas sanitarias e intercambiadores de calor, la "fábrica oculta" se refiere al retrabajo y desecho causados por una manipulación inadecuada. El uso de estanterías cantiléver estándar crea tres riesgos específicos para el inventario de acero inoxidable:

• El factor montacargas: Para acceder a un lote de tubos 316L en un estante intermedio, un operador de montacargas debe maniobrar las horquillas en un espacio estrecho. Un deslizamiento provoca rayones profundos o mellas, inutilizando el tubo para aplicaciones higiénicas.
• "Excavar" para encontrar existencias: Las estanterías estáticas a menudo fuerzan un flujo de trabajo Último en Entrar, Primero en Salir (LIFO). Para alcanzar el número de colada específico requerido para un pedido farmacéutico, los operadores deben mover múltiples lotes, aumentando el riesgo de abolladuras y contaminación con partículas de acero al carbono de las horquillas.
• Hinchazón de pasillos: Las estanterías estándar requieren pasillos de 12 a 14 pies para el giro del montacargas. En una instalación que alberga máquinas CNC, soldadores orbitales y equipos de bruñido, esto es metraje cuadrado desperdiciado que podría usarse para producción.

La lógica: de la carga lateral a la elevación vertical

El estantería cantilever extraíble cambia fundamentalmente cómo se recupera el material. Al permitir que el brazo cantiléver se extienda 100% fuera de la estructura de la estantería, el material se presenta completamente abierto al espacio superior.

Esto le permite usar un grúa puente (puente grúa) con eslingas de nailon o elevadores de vacío en lugar de un montacargas. La grúa levanta el lote de tubos en línea recta: cero fricción, cero arrastre y cero contacto metal con metal. Para el acero inoxidable de alto pulido, esta es la diferencia entre un producto conforme y chatarra.

Figura 2: Extensión eléctrica automatizada que permite la manipulación por un solo operador de lotes pesados de acero inoxidable.

Especificaciones técnicas: diseñado para lo pesado y lo delicado

Mientras que las estanterías estándar son rígidas, nuestra alternativa es dinámica. Ya sea que almacene tubos pulidos de 20 pies o barras redondas macizas para mecanizado, el sistema se adapta al peso y las necesidades de protección de la industria sanitaria.

Manual vs. Eléctrico: Eligiendo Su Accionamiento

Para instalaciones que manejan cambios frecuentes de materias primas pesadas (como barras de acero inoxidable macizo para cuerpos de válvula), el estante cantilever deslizante manual ofrece una ventaja mecánica que permite a un solo operador mover hasta 6,600 lbs con solo una manivela.

Sin embargo, para centros de servicio de acero de alto volumen que procesan lotes masivos de existencias de tubos, el modelo eléctrico es superior. Se integra con su flujo de trabajo ERP: los operadores seleccionan el estante mediante control remoto, el cajón se extiende y la grúa ya se está posicionando para alimentar la cortadora láser o la sierra.

Figura 3: Opción de extracción manual con manivela que permite un control preciso para la recogida de lotes más pequeños.

Instalación: Anclando su eficiencia

Implementar un sistema de alta densidad requiere precisión. A diferencia de las estanterías estáticas que simplemente se atornillan, las estanterías telescópicas implican piezas móviles y cargas dinámicas. Una instalación adecuada garantiza que cuando un cajón cargado con 5 toneladas de tubería de acero esté completamente extendido, el centro de gravedad permanezca seguro.

El sistema utiliza perfiles de acero estructural de servicio pesado y requiere un anclaje profundo en su losa de concreto. Esta huella robusta le permite almacenar verticalmente hasta 5 o 6 niveles de altura, recuperando 50% de su espacio de piso para nueva maquinaria, como líneas de pulido automatizadas o estaciones de prueba hidrostática.

Figura 4: El anclaje seguro es vital para la estabilidad de los cajones de servicio pesado extendidos.

Preguntas Frecuentes: Soluciones de Almacenamiento de Acero Inoxidable

P1: ¿Podemos agregar revestimientos protectores a los brazos cantiléver para evitar la contaminación por carbono?
Sí. Para aplicaciones de acero inoxidable sanitario, recomendamos encarecidamente y podemos instalar revestimientos de UHMW (polietileno de peso molecular ultraalto) o caucho en los brazos. Esto evita que el tubo de acero inoxidable toque el acero al carbono pintado de la estantería, eliminando el riesgo de contaminación por hierro y manchas de óxido.

P2: ¿Cuál es la longitud máxima de tubería que puede soportar este sistema?
El sistema es modular. Al agregar más columnas y ajustar el espaciado, podemos acomodar lotes de tubos estándar de 20 pies (6 metros) o incluso extrusiones personalizadas más largas. La rigidez estructural asegura que los tubos no se comben, manteniendo la rectitud para la alimentación CNC.

Q3: Is the electric system compatible with our existing overhead crane?
Sí. La seguridad es el principio de diseño primario. Características como los pasadores de bloqueo de seguridad mecánicos individuales en cada cajón, las conexiones atornilladas de alta resistencia y el sistema de refuerzo trasero antivotamiento están diseñados para cumplir o superar estrictas regulaciones de seguridad como las establecidas por OSHA y ANSI (ANSI MH16.1-2023). Estantería accesible con grúa puente está diseñado específicamente para trabajar con su grúa. La extensión del cajón despeja la estructura por completo, permitiendo que el gancho de la grúa descienda perpendicular a la carga.

P4: ¿Cómo ayuda esto con el seguimiento de inventario de diferentes números de colada?
Debido a que cada nivel es un cajón individual, puede segregar el inventario por número de colada, grado (304 vs 316L) o diámetro. La inspección visual es inmediata: no tiene que desapilar tres lotes para verificar las etiquetas del inferior.

P5: ¿Se puede colocar esta estantería directamente al lado de una cortadora láser de tubos?
Sí, este es un caso de uso principal. Colocar el estante adyacente al cortador láser permite que la grúa extraiga la materia prima y alimente el cargador de la máquina en un solo movimiento, reduciendo drásticamente el tiempo de inactividad de la máquina mientras espera el material.
