Deje de sacrificar sus tubos de acero inoxidable con acabado espejo por "daños por apilamiento".
En la industria de tuberías de alta pureza, un rayón no es solo un defecto, es un producto desechado. Supere el apilamiento primitivo en el suelo y las cunas estáticas. Descubra cómo Estanterías Cantiléver Telescópicas permiten la recuperación con grúa aérea sin contacto, asegurando que sus valores Ra se mantengan impecables mientras recupera el 50% del espacio de su piso de fabricación.
El costo oculto de las cunas de apilamiento en la distribución de tuberías sanitarias
Para los centros de servicio de acero y fabricantes que trabajan con componentes higiénicos de acero inoxidable de alta calidad (como GHWA), el método de almacenamiento suele ser el cuello de botella de la producción. Tradicionalmente, los tubos pulidos de 6 metros se almacenan en cunas de apilamiento o directamente en el suelo. Aunque esto parece rentable inicialmente, crea una pesadilla de "panalización".
Cuando se necesita un número de colada específico o un haz de tubos 316L personalizado para un pedido farmacéutico, invariablemente está en el fondo de la pila. Sus operadores pierden 20 minutos moviendo los tres haces superiores solo para acceder al que necesitan. Esta "doble manipulación" aumenta drásticamente el riesgo de abollar tubos de pared delgada o rayar la superficie pulida, comprometiendo los estándares sanitarios requeridos por las industrias láctea y biotecnológica.
El cambio de ingeniería: del almacenamiento estático al cinético
El Rack de Voladizo Telescópico (a menudo llamado bastidor de extracción o de manivela) cambia fundamentalmente esta dinámica. A diferencia de los bastidores estáticos que requieren montacargas para maniobrar en los pasillos, este sistema lleva el material *al* operador.
100% de extensión: El concepto de "cajón" para metal pesado
Imagine un cofre de herramientas, pero para haces de acero de 3 toneladas. Cada nivel del bastidor funciona como un cajón que se puede extender al 100% fuera de la estructura del bastidor. Esta característica es crítica para preservar la integridad del material. Al extender el brazo por completo, expone toda la longitud del haz de tubos a la grúa aérea.
Eliminando el riesgo del montacargas
Los montacargas son el enemigo de los productos tubulares largos en pasillos estrechos. El radio de giro suele ser ajustado y la visibilidad es pobre. Al utilizar un sistema de **estantería accesible con grúa aérea**, elimina la necesidad de que los montacargas entren en los pasillos de almacenamiento. La grúa baja las eslingas verticalmente, levantando el haz sin arrastrarlo sobre otros. Esta elevación vertical es la única manera de garantizar que el acabado superficial permanezca sin rayones.
Especificaciones técnicas: Diseñado para pared gruesa y barra sólida
Ya sea que almacene secciones estructurales huecas (HSS) o barras macizas de acero inoxidable, la integridad estructural del bastidor es primordial. Estos sistemas no son chapa metálica doblada; están fabricados con perfiles de acero estructural de alta resistencia (vigas I y vigas H) para soportar el inmenso torque de una carga extendida.
| Característica | Cunas de apilamiento estándar | Rack de Voladizo Telescópico |
|---|---|---|
| Método de Acceso | Montacargas (Requiere pasillos anchos) | Grúa aérea / Monorraíl |
| Retrieval Time | 15-25 minutos (requiere excavación) | 2-4 minutos (acceso directo) |
| Protección de Superficie | Bajo (alto riesgo de daño por fricción) | Alto (sin contacto con otros haces) |
| Floor Space Usage | Alto (espacios de aire de panalización) | Optimizado (alta densidad vertical) |
Continuidad operativa para corte por láser y sierra
Para instalaciones que operan láseres de tubos de alta velocidad o sierras de cinta, el tiempo de inactividad es costoso. Un estante cantilever deslizante manual colocado directamente junto a la estación de alimentación actúa como un búfer de "Punto de Uso".
En lugar de esperar a que un conductor de montacargas traiga la materia prima de un sector de almacén distante, el operador de la máquina puede simplemente:
Identificar el material requerido (por ejemplo, acero inoxidable 304 de 2 pulgadas de diámetro exterior).

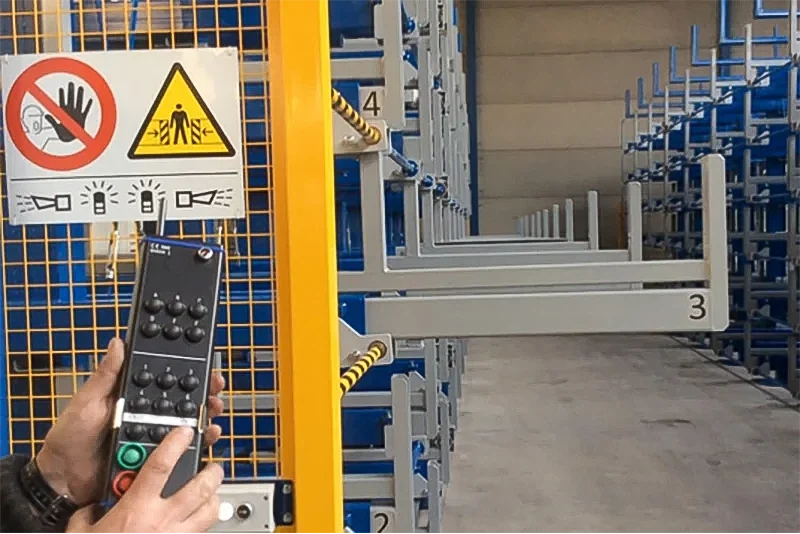

Pulsar un botón (en modelos eléctricos) o girar una manivela para extender el nivel específico.
Usar la grúa del taller o el elevador de vacío para cargar la máquina.
Este flujo de trabajo reduce el tiempo de inactividad de la máquina y mantiene su programa de fabricación Justo a Tiempo (JIT) en marcha.
Seguridad: El estándar no negociable
Mover haces de acero de 20 pies de largo manualmente o con equipo inadecuado es una de las principales causas de lesiones por aplastamiento en talleres de fabricación de metales. Las cunas de apilamiento pueden volverse inestables si se apilan demasiado alto o en pisos irregulares.
El sistema **voladizo extraíble** está fijado al piso de concreto mediante anclajes químicos de alta resistencia. El mecanismo de transmisión asegura que los brazos se extiendan suavemente y se bloqueen en su lugar, evitando movimientos incontrolados. Esto transforma el proceso de manipulación de un acto de equilibrio manual de alto riesgo a una operación mecánica controlada.
Preguntas frecuentes (Industria de tubos de acero inoxidable)
P1: ¿Podemos almacenar tubos pulidos delicados (grano 320 / acabado espejo) en estos bastidores sin daños?
Sí. Podemos equipar los brazos voladizos con revestimientos de UHMW (polietileno de peso molecular ultraalto) o tiras de goma. Combinado con la elevación con grúa aérea (usando eslingas de nailon), el contacto metal con metal se elimina por completo, preservando su acabado superficial.
P2: ¿Cuál es la longitud máxima de tubería que puede soportar el bastidor?
El sistema es modular. Al agregar más columnas (montantes), podemos acomodar cualquier longitud, desde tubos estándar de 6 metros (20 pies) hasta extrusiones personalizadas de 12 metros. La clave es asegurar suficientes brazos para soportar el límite de deflexión del tubo.
P3: ¿Es adecuado el sistema de accionamiento eléctrico para un entorno de fabricación con polvo?
Absolutamente. Los motores y paneles de control son de grado industrial (IP54 o superior) diseñados para soportar el polvo metálico y la suciedad típicos de un taller de aserrado o esmerilado. También hay versiones de manivela manual disponibles para áreas de menor rendimiento.
P4: ¿Cómo se integra este sistema con nuestro puente grúa existente?
El bastidor está diseñado específicamente para esto. El "cajón" se extiende al 100% hacia el pasillo, lo que significa que la carga está completamente libre de la estructura del bastidor directamente encima de ella. Su operador de grúa tiene una línea de visión vertical clara para recoger la carga de manera segura.
P5: ¿Podemos mezclar diferentes diámetros y espesores de pared en el mismo bastidor?
Sí. A diferencia de las cunas de apilamiento donde debe apilar haces idénticos, cada nivel del Rack de Voladizo Telescópico es independiente. Puede almacenar tubería de pared gruesa de 4 pulgadas en el nivel inferior y tubería de instrumentación delicada de 0.5 pulgadas en el nivel superior sin ninguna interferencia.
