¿Se está rayando su tubería de acero inoxidable conforme a ASME BPE durante el almacenamiento?
Para los fabricantes de alta pureza, una sola imperfección superficial en un tubo electropulido significa chatarra inmediata. Deje de lidiar con montacargas en pasillos estrechos. Cambie a un sistema de almacenamiento diseñado para acceso con puente grúa y manipulación sin contacto.
Longitud máxima del brazo del estante telescópico: Protegiendo activos de acero inoxidable de alta pureza
En el mundo de los componentes sanitarios de acero inoxidable, donde las empresas fabrican tubos de alta pureza, **válvulas de bola sanitarias** y **accesorios para tuberías** complejos para las industrias farmacéutica y alimentaria, el almacenamiento no se trata solo del peso. Se trata de la integridad de la superficie.
Una de las preguntas técnicas más frecuentes que recibimos de Centros de Servicio de Acero y OEM como **GHWA** es: *"¿Cuál es la longitud máxima del brazo del estante telescópico?"*
La respuesta breve: Por estabilidad estructural, la longitud máxima del brazo (profundidad) generalmente alcanza un máximo de **48 pulgadas (aprox. 1,200 mm)** por lado.
Sin embargo, preguntar por la longitud es solo la mitad de la ecuación. Para una instalación que procesa paquetes de 20 pies (6 m) de acero inoxidable pulido, el valor real reside en el *porcentaje de extensión* y cómo esto interactúa con su **puente grúa**.
El efecto "Depósito de Chatarra" de los estantes estáticos tradicionales

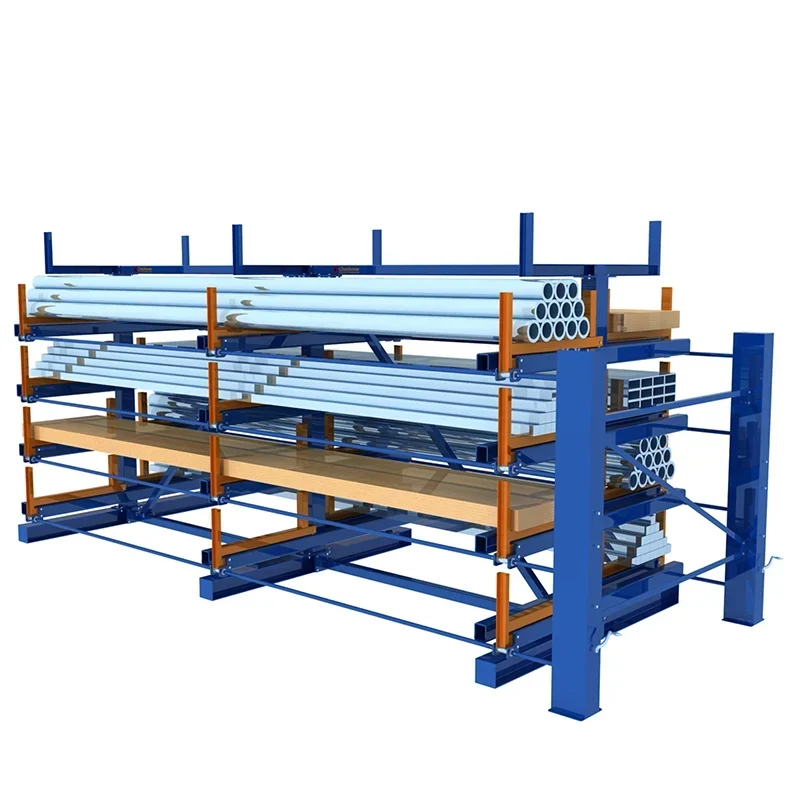

Antes de adoptar Estanterías Cantiléver Telescópicas, la mayoría de los distribuidores de tubos sanitarios dependen de sistemas de ménsulas estáticas atendidos por montacargas de servicio pesado.
En un entorno de alta pureza, esto crea un conjunto específico de peligros operativos:
* **El daño por "Excavación":** Para alcanzar un número de colada específico enterrado al fondo, el operador del montacargas debe mover los paquetes del frente. Esta "manipulación secundaria" crea fricción. Para el acero estructural estándar, esto está bien. Para el acero inoxidable con acabado **32 µin Ra**, esto causa rayones que violan los estándares **ASME BPE**.
* **Impacto de las Horquillas:** Maniobrar paquetes de 20 pies en pasillos de 12 pies a menudo resulta en que las puntas de las horquillas golpeen los paquetes adyacentes, abollando los tubos de pared delgada.
* **Contaminación:** Los neumáticos del montacargas generan polvo y residuos, un gran enemigo en áreas de almacenamiento adyacentes a salas limpias.
Ingeniería del Brazo: Longitud vs. Apalancamiento
¿Por qué la **longitud máxima del brazo del estante telescópico** generalmente está limitada a 48 pulgadas?
Se reduce a la física y la seguridad de su personal. A diferencia de los estantes estáticos, una **ménsula extensible** es dinámica. Cuando un brazo cargado con 6,600 lbs (3,000 kg) de barras de acero se extiende al 100% hacia el pasillo, crea un momento de voladizo masivo (torque) en la columna central.
**Control de Deflexión:** Para evitar que el brazo se combe y que los tubos redondos se caigan, la estructura de acero debe ser increíblemente rígida. Limitar la longitud a 48″ asegura que el brazo permanezca perfectamente horizontal bajo carga.
**Accesibilidad de la Grúa:** El objetivo es una extensión del 100%. Un brazo de 48″ que se extiende al 100% expone el paquete completo al puente grúa. Si el brazo tuviera 72″ de profundidad, el esfuerzo mecánico para lograr una extensión del 100% requeriría una ingeniería excesivamente masiva, disminuyendo el ROI.
La Revolución del Flujo de Trabajo: Grúa vs. Montacargas
Para un fabricante de **componentes higiénicos de acero inoxidable de alta calidad**, la transición a estantes telescópicos cambia fundamentalmente el flujo de trabajo de manejo de materiales.
En lugar de que un montacargas se clave en el estante, el operador gira una manivela (o presiona un botón en un sistema eléctrico). El nivel completo de **tubos de acero inoxidable de alta pureza** se despliega hacia el pasillo.
* **Cero Fricción:** El paquete se levanta verticalmente usando eslingas de nailon en un **puente grúa**. Sin deslizamiento, sin rozamiento.
* **Selección Específica:** Puede acceder al nivel inferior sin tocar los niveles superiores. Esto es crítico para mantener la trazabilidad de números de colada específicos requeridos para el cumplimiento farmacéutico.
* **Revestimiento Protector:** A menudo personalizamos estos brazos con tiras de UHMW (Polietileno de Ultra Alto Peso Molecular) para asegurar que el acero inoxidable nunca toque el acero al carbono, previniendo la contaminación por hierro y las manchas de óxido.
Manual vs. Eléctrico: Eligiendo Su Accionamiento
Dependiendo de la tasa de rotación de sus **tubos y componentes**, puede elegir entre dos mecanismos de accionamiento.
**1. El Manual (Con Manivela):**
Ideal para talleres de mantenimiento o almacenamiento de menor volumen. Incluso con 5,000 lbs en el brazo, la reducción de engranajes permite que un solo operador abra el estante con un esfuerzo mínimo.
**2. El Eléctrico (Motorizado):**
Para centros de distribución de alto volumen que procesan pedidos diarios de **adaptadores**, **codos** y **accesorios**, el sistema eléctrico es superior. Operado por un control remoto, permite al operador mantenerse alejado (mejorando la seguridad) y recorrer los cajones más rápido.
Especificaciones Técnicas: Diseñado para Acero de Servicio Pesado
Las siguientes especificaciones son típicas para un sistema diseñado para sostener **barras** y **tubos** pesados:
| Característica | Especificación Estándar | Opciones Personalizadas |
|---|---|---|
| Longitud Máxima del Brazo | 48 Pulgadas (1,200 mm) | Hasta 60″ (Dependiendo de la Carga) |
| Capacidad de carga por nivel | 6,600 lbs (3,000 kg) | Hasta 11,000 lbs (5,000 kg) |
| Extensión | 100% de Extensión Total | – |
| Altura de la Estantería | Hasta 16 Pies | Personalizado según la altura del techo de la instalación |
| Material Compatibility | Acero al Carbono, Aluminio | Revestido con UHMW para Acero Inoxidable |
Instalación: Anclaje para Seguridad
Dada la naturaleza dinámica de estos estantes, una instalación adecuada es innegociable. La base debe anclarse a una losa de concreto de alto PSI usando pernos de expansión de servicio pesado. Esto contrarresta el momento de vuelco cuando los pesados **accesorios para tubos de acero inoxidable** están completamente extendidos hacia el pasillo.
Conclusión
No permita que las limitaciones de los estantes estándar comprometan la calidad de sus productos higiénicos. Al comprender la **longitud máxima del brazo del estante telescópico** y aprovechar el poder de Estantería accesible con grúa puente, puede densificar su almacenamiento mientras asegura que cada tubo salga de su instalación tan prístino como llegó.
—
Preguntas Frecuentes: Soluciones de Almacenamiento de Acero Inoxidable
P1: ¿Podemos revestir los brazos de las ménsulas para proteger las superficies de acero inoxidable pulido?
Sí. Para industrias que manejan tubos sanitarios (Ra 20-32), recomendamos encarecidamente y podemos instalar revestimientos de UHMW (plástico) en todas las superficies de contacto. Esto elimina la contaminación por acero al carbono y previene rayones superficiales durante la carga.
P2: ¿Cuál es la longitud máxima de tubería que podemos almacenar?
Si bien la profundidad del brazo suele ser de 48″, la longitud es modular. Al agregar más columnas, puede soportar paquetes de 20ft, 24ft o incluso 40ft. Para tubos de acero inoxidable de 20ft, normalmente usamos de 4 a 5 columnas para evitar que los tubos se comben entre los brazos.
P3: ¿Este sistema requiere un montacargas especial?
No. De hecho, el beneficio principal es que reduce la dependencia del montacargas. El sistema está diseñado para ser operado por su puente grúa existente (grúa EOT) utilizando eslingas de nailon, que es la forma más segura de manejar tuberías de alta pureza.
P4: ¿Cuánto espacio puedo ahorrar en comparación con el apilado en el piso?
Normalmente puede reducir su huella en un 50% o más. Al utilizar el espacio vertical de forma segura y eliminar la necesidad de pasillos amplios para maniobras de montacargas (ya que la grúa realiza el trabajo), puede almacenar más números de colada en menos metros cuadrados.
P5: ¿Los motores eléctricos son a prueba de polvo para entornos limpios?
Sí, los motores y los paneles de control son de grado industrial y están sellados. Para requisitos específicos de sala limpia típicos en la fabricación de componentes farmacéuticos, especifique su clase ISO y podemos proporcionar gabinetes compatibles.
