Kratzfeste Regale: Schutz für hochwertiges Glas

Stoppen Sie die Ablehnung einwandfreien Glases aufgrund von Gestellversagen In der Glasverarbeitungsbranche ist Ihre „Ausschussrate“ der Feind. Es gibt nichts Frustrierenderes, als eine übergroße Platte aus Soft-Coat-Low-E-Glas zu verarbeiten, sie perfekt zu tempern, nur um sie dann durch ein abgenutztes Gestell zu zerkratzen oder durch freiliegenden Stahl beim innerbetrieblichen Transport anzuspilittern. Wenn Sie immer noch auf aufgeklebte Gummipads angewiesen sind, die sich in der Sommerhitze ablösen, verlieren Sie bei jeder Nachfertigung Gewinn. Sprechen Sie mit einem Experten

Die versteckten Kosten des „Metall-auf-Glas“-Kontakts

Für Betriebsleiter bei Großabnehmern wie Western States Glass oder spezialisierten Verarbeitern ist die Integrität des L-Shape Glass Holding Rack genauso entscheidend wie der Schneidetisch oder der Temperofen. Der primäre Schwachpunkt in Standard-Gestellsystemen ist die Schutzauskleidung.

Herkömmliche Gestelle verwenden oft lösungsmittelhaltige Klebstoffe, um Gummistreifen auf die Stahlpfosten zu kleben. Mit der Zeit führen UV-Einstrahlung, Feuchtigkeit im Waschbereich und die reine Scherkraft beim Beladen schwerer Isolierglaseinheiten (IGU) dazu, dass dieser Klebstoff versagt. Sobald der Gummi verrutscht, trifft Ihre Glaskante auf blanken Stahl. Das Ergebnis? Mikrorisse, die zu verzögertem Bruch auf der Baustelle oder sofortigen tiefen Kratzern in der Beschichtung führen.

Abbildung 1: Hochwertige Isolierglaseinheiten, die sicher auf Stahlkern-Gummi-Profilen ruhen und Kantenschäden verhindern.

Die Lösung: Stahlkern-Gummi-Technologie

Um das Risiko von „Muschelbruch“ und Oberflächenabrieb zu eliminieren, haben unsere Ingenieure ein proprietäres Schutzsystem speziell für die Glastransportregal Branche entwickelt. Wir verwenden keinen Klebstoff. Stattdessen nutzen wir ein Stahlkern-Gummiprofil.

Hierbei handelt es sich um ein industrielles EPDM- oder Polyurethan-Profil mit einer Stahlplatte, die direkt in den Gummi einvulkanisiert ist. Dieses Profil befestigen wir dann mechanisch am Gestell, indem wir selbstschneidende Schrauben durch den inneren Stahlkern treiben.

• Null Verrutschen: Der Gummi kann nicht nach unten rutschen, selbst nicht unter dem Gewicht von 4.000 Pfund gestapeltem Glas.
• Cut Resistance: Die innere Stahlplatte verteilt den Druck der scharfen Glaskanten und verhindert, dass das Glas den Gummi durchschneidet und den Gestellrahmen berührt.
• Beschichtungssicher: Wir verwenden eine spezifische Shore-A-Härte (70-80), die Griffigkeit bietet, ohne empfindliche Soft-Coat-Low-E-Oberflächen zu markieren.

Abbildung 2: Nahaufnahme des mechanisch befestigten Stahlkern-Gummi-Profils, das Klebstoffversagen eliminiert.

Strukturelle Steifigkeit für schwere Glastafeln

Wenn Sie Pakete mit 1/2 Zoll (12 mm) dickem, vorgespanntem Glas oder schweren, laminierten Architekturpaneelen bewegen, ist ein instabiles Gestell eine Sicherheitsgefahr. Wenn das Gestell beim Gabeltransport durchbiegt, biegt sich das Glas mit. Glas ist starr; es mag es nicht, sich zu biegen.

Unsere Gestelle werden aus Q235-Kohlenstoffbaustahl mit full seam welding (keine Punktschweißnähte) gefertigt. Die Basis verfügt über eine berechnete Neigung von 3-5°. Dieser Winkel ist der „Sweet Spot“ – steil genug, um die Scheiben durch die Schwerkraft gegen die Rückwand gedrückt zu halten, aber vertikal genug, um den Platzbedarf in Ihrem Lager zu minimieren. Ob Sie Großhandels-ESG-Glas oder rohe Floatglasplatten lagern, die Steifigkeit des Rahmens stellt sicher, dass das Glas spannungsfrei bleibt.

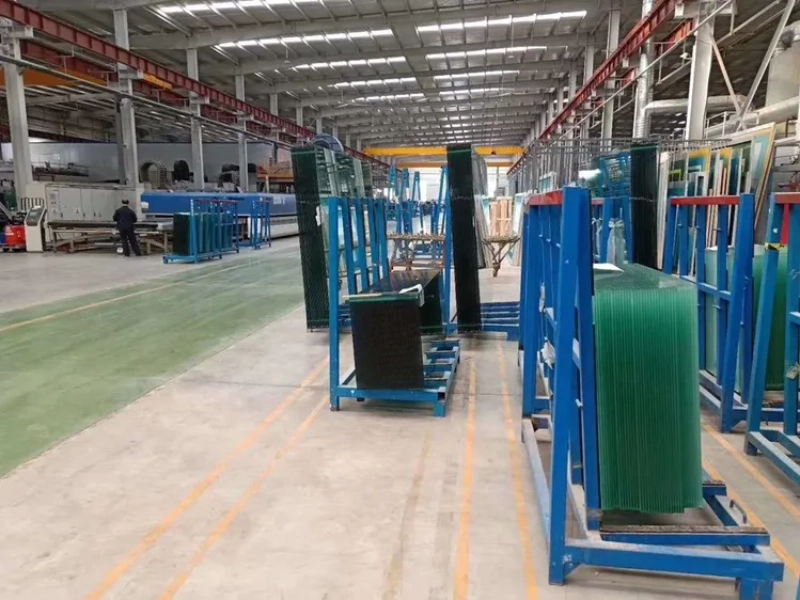

Abbildung 3: Übergroße Glasplatten, gelagert auf schweren L-Gestellen, die überragende Tragfähigkeit demonstrieren.

Vom Fabrikboden zur Baustelle und zurück

Für Distributoren, die an Verglasungsunternehmen liefern, fressen die Logistikkosten für Rückfahrten in die Gewinnmargen. Einen Pritschenwagen zu schicken, um sperrige, leere A-Gestelle abzuholen, bedeutet, Luft zu transportieren.

Unsere L-förmigen Gestelle sind mit Nesting-Fähigkeitkonstruiert. Sobald das Glas auf der Baustelle oder im Fensterwerk abgeladen ist, können die leeren Gestelle in einer verschachtelten Formation gestapelt werden. Sie passen etwa 7 leere, verschachtelte Gestelle in den Raum von 2 vollen. Dies reduziert Ihre Rücktransportkosten um bis zu 70% und macht sie zur idealen rückführbare Versandgestelle für geschlossene Logistikkreisläufe.

Abbildung 4: Leere, ineinander verschachtelte Gestelle, die den Lagerplatzbedarf und die Rücktransportkosten erheblich reduzieren.

Häufig gestellte Fragen

Hinterlässt das Gummi-Profil Flecken oder Markierungen auf Soft-Coat-Low-E-Glas?
Nein. Wir verwenden eine speziell formulierte EPDM/Polyurethan-Mischung, die nicht abfärbt und frei von Ölen ist, die auf die Beschichtung übergehen könnten. Sie ist sicher für den direkten Kontakt mit hochleistungsfähigem beschichtetem Glas.

Können diese Gestelle 1/2″ (12 mm) schweres, vorgespanntes Glas handhaben, ohne zu kippen?
Ja. Die Gestelle verfügen über ein Gegengewichtsdesign und eine verlängerte Basisgeometrie. Selbst wenn sie vollständig mit schweren, vorgespannten Scheiben beladen sind, bleibt der Schwerpunkt innerhalb der Grundfläche der Basis, um ein Vorwärtskippen zu verhindern.

Wie repariere ich den Gummi, wenn er schließlich verschleißt?
Im Gegensatz zu geklebten Pads, die abgekratzt und mit Lösungsmittel gereinigt werden müssen, wird unser Stahlkern-Profil mit Schrauben gehalten. Drehen Sie einfach die Schrauben heraus, entfernen Sie den alten Streifen und schrauben Sie einen neuen fest. Die Wartung dauert Minuten, nicht Stunden.

Sind diese mit meinem bestehenden Deckenkransystem kompatibel?
Ja. Alle unsere Schwerlastmodelle sind standardmäßig mit 4 angeschweißten Hebeösen (Kranösen) am oberen Träger ausgestattet, die sicheres Heben von oben sowie einen 4-Wege-Gabelstaplereingang an der Basis ermöglichen.

Wir verarbeiten kundenspezifische übergroße Formate (Jumbo). Können Sie die Abmessungen anpassen?
Absolut. Während unsere Standardhöhe 63 Zoll (1600 mm) beträgt, fertigen wir häufig kundenspezifische Lagersysteme für Isolierglaseinheiten und Jumbo-Platten mit einer Länge von bis zu über 100 Zoll an, um Ihren spezifischen Produktionslinienanforderungen gerecht zu werden.
