Hochbelastbare Glasregale: 2000 kg Tragfähigkeit

Zerdrückt Ihr aktuelles Regalsystem Ihre Gewinnmargen? Für Glasverarbeiter und -händler sollten die „Betriebskosten“ keine 5%-Bruchrate durch instabile Unterlagen oder instabile A-Rahmen umfassen. Ob Sie schwere architektonische Jumbo-Tafeln oder empfindliche 1/4″ gehärtete Gläser handhaben, Sie benötigen ein heavy duty glass rack das null Metall-Glas-Kontakt garantiert und Ihre LKW-Dichte optimiert. Sprechen Sie mit einem Experten

Definition von „Schwerlast“ in der Glasindustrie: Jenseits der Stahlstärke

Wenn wir über eine 2000kg (4400 lbs) Tragfähigkeitsprechen, meinen wir nicht nur die Zugfestigkeit des Q235-Kohlenstoffstahls. Wir sprechen von der strukturellen Integrität, die erforderlich ist, um Stapel schwerer Isolierglaseinheiten (IGUs) oder 19mm monolithisches Floatglas über Schlaglöcher und scharfe Kurven zu transportieren, ohne dass sich das Gestell verwindet.

Im Glasgeschäft ist die Gestelldurchbiegung der Feind. Wenn Ihr Gestell während eines Gabelstaplertransfers nachgibt, nimmt das Glas die Spannung auf. Das Ergebnis? „Läufer“ (Risse), die von der Kante ausgehen, oder katastrophales Absplittern.

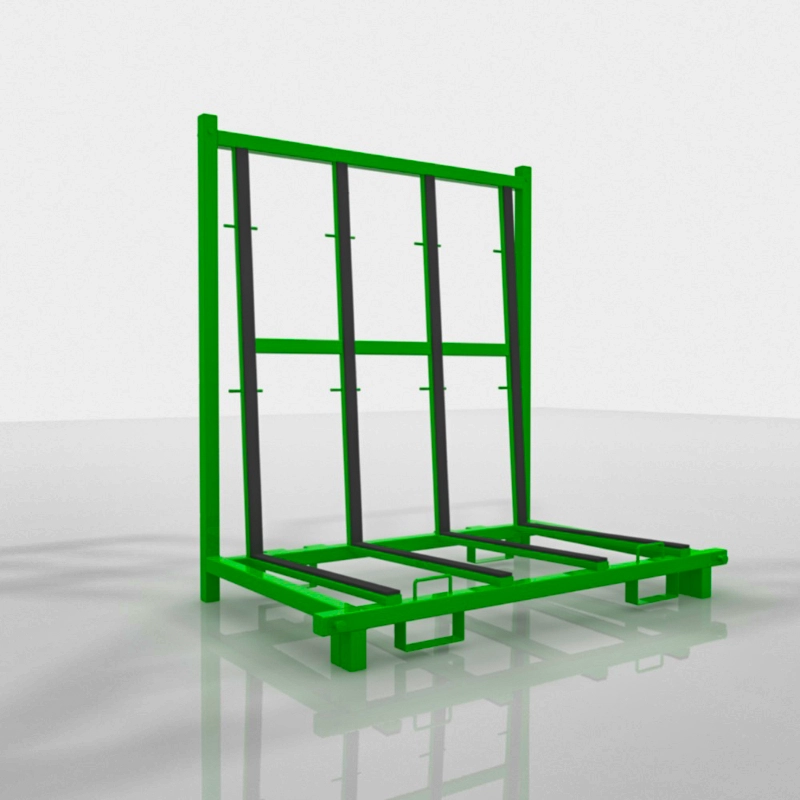

Abbildung 1: Schwerlast-L-Profilkonstruktion ausgelegt für 4-Tonnen-Lasten, geeignet für betriebsinterne WIP und externe Logistik.

Die Anatomie des Schutzes: Stahlkern-Gummi vs. geklebte Streifen

Die häufigste Schwachstelle bei generischen glass transport racks ist nicht die Schweißnaht – es ist das Gummiprofil. Herkömmliche Gestelle verwenden oft Klebstoff, um Gummipolster zu befestigen. In der Sommerhitze eines Planen-LKWs schmilzt dieser Klebstoff, der Gummi rutscht ab, und es kommt zu Metall-Glas-Kontakt.

Unsere Lösung: Mechanische Befestigung.

• Stahlkern-EPDM: Wir verwenden ein proprietäres Gummiprofil mit einem darin vulkanisierten Stahleinsatz.
• Geschraubt, nicht geklebt: Dieses Profil wird mit selbstschneidenden Schrauben am Gestellrahmen befestigt.
• Härtebalance: Der Gummi ist auf eine Härte von etwa Shore A 70-80 ausgelegt – weich genug, um das Glaspaket zu polstern, aber hart genug, um nicht von den rohen Kanten des geschnittenen Glases zerschnitten zu werden.

Abbildung 2: Nahaufnahme von IGU-Einheiten, die auf Stahlkern-Gummi-Profilen ruhen, mechanisch befestigt, um ein Lösen zu verhindern.

Die Logik der Logistik: Hören Sie auf, „Luft“ zu versenden

Für Großglashändler, die regionale Glaser beliefern, ist der Rücktransport das Problem. Wenn Sie 10 Gestelle mit Glas ausliefern, müssen Sie 10 leere Gestelle zurückbringen. Bei herkömmlichen A-Rahmen beanspruchen diese die gleiche Stellfläche auf dem LKW. Sie bezahlen buchstäblich Fracht, um Luft zu versenden.

Unser Nestbares L-Rack-Design ändert die Rechnung.

Aufgrund der asymmetrischen L-Form und der spezifischen Geometrie der Basis können leere Gestelle wie Einkaufswagen ineinandergeschoben werden (Nesting).

• Das Ergebnis: Sie können 7-10 leere Gestelle auf dem Platz von 3 stapeln.
• Die Einsparungen: Reduzieren Sie die Rücktransportkosten um bis zu 70%.

Abbildung 3: Die Nesting-Fähigkeit ermöglicht es, leere Gestelle für die Lagerung oder den Rücktransport zu komprimieren, was die Logistikkosten drastisch senkt.

Technische Spezifikationen: L-Profil-Glasgestell

Wir spezifizieren nicht auf gut Glück. Jedes Gestell ist gebaut, um den Strapazen einer industriellen Glasverarbeitungsanlage und den Unwägbarkeiten von Baustellenlieferungen standzuhalten.

Handhabungsvielseitigkeit: Von der Schneidlinie bis zur Baustelle

Ein Gestell muss vielseitig sein. Es beginnt an Ihrer Verklebungsanlage oder der Entladestation des Temperofens. Es wird mit einem Palettenhubwagen zum Bereitstellungsbereich bewegt. Es wird mit einem Gabelstapler auf einen Curtainsider oder einen Tieflader geladen. Schließlich könnte es mit einem Turmdrehkran auf einer Hochhausbaustelle gehoben werden.

Unsere Gestelle verfügen über:

1. Verstärkte Gabeltaschen: Verhindert, dass die Gabeln das untere Rohr aufreißen.
2. Crane Lugs: Zertifizierte Anschlagpunkte für den Kranhub.
3. Bodenverriegelungen: Optionale Bodenverriegelungen für Stabilität während der Beladung an der Linie.

Abbildung 4: Das 4-Wege-Design ermöglicht Gabelstaplern den Zugriff auf das Gestell aus jeder Richtung, entscheidend für belebte Laderampen.

Häufig gestellte Fragen (FAQ)

F1: Können diese Gestelle gemischte Glasgrößen aufnehmen oder nur einheitliche Tafeln?
A: Ja, sie können gemischte Größen aufnehmen. Für einen sicheren Transport empfehlen wir jedoch, größere Scheiben hinten und kleinere vorne zu platzieren. Wir bieten auch „Anschlagleisten“ oder Sicherungsstangen an, um zu verhindern, dass kleinere Stücke seitlich verrutschen.

F2: Mein Lager ist feucht. Rosten die Gestelle und verfärben die Glaskanten?
A: Standardgestelle sind pulverbeschichtet, was einen guten Schutz in Innenräumen bietet. Wenn Sie Glas im Freien oder in Bereichen mit hoher Luftfeuchtigkeit lagern (wo das Risiko von „Lagerflecken“ oder Irisieren besteht), empfehlen wir dringend unsere feuerverzinkte Option, die über 10 Jahre Rostschutz bietet.

F3: Was ist die maximale Tafelgröße für das Standard-L-Rack?
A: Das Standardmodell (1600mm lang) verarbeitet Tafeln bis zu 2440mm x 3660mm (Standard-Lagertafeln) bequem mit Überhang. Für Jumbo-Tafeln (3,2m x 6m) oder PLF (Primitive Large Format) fertigen wir ein spezielles „Jumbo L-Rack“ mit verstärkten Basisträgern.

F4: Wie viele leere Gestelle passen in einen 40HQ-Container?
A: Dank des Nesting-Designs fasst ein Standard-40HQ-Container etwa 98 bis 112 Einheiten unseres Standard-L-Racks. Dies ist deutlich höher als bei nicht nestbaren A-Rahmen.

F5: Kann ich die Gummipolster ersetzen, wenn sie sich mit der Zeit abnutzen?
A: Absolut. Da wir Schrauben anstelle von Klebstoff verwenden, kann Ihr Wartungsteam einfach das alte, abgenutzte Profil abschrauben und in wenigen Minuten ein neues einschrauben. Kein Abkratzen von Klebstoff oder Oberflächenvorbereitung erforderlich.
