In einer Hochgeschwindigkeits-Glasfertigungslinie ist eine Abweichung von 2 mm in der Gestellausrichtung nicht nur eine Belästigung – sie ist ein Linienstillstand. Ob Sie nun einen Bottero-Schneidetisch beschicken oder versiegeltes Isolierglaseinheiten (IGU)entladen, Ihr Regalsystem ist die physische Schnittstelle zwischen Ihrem Produkt und Ihrem Gewinn. Riskieren Sie keine Kantenschäden und Sensorfehler durch verzogene Holzkisten oder instabile Standard-Stillagen. Sie benötigen präzisionsgefertigte Stahlanlagen, die für das Automatisierungszeitalter entwickelt wurden. |
Der verborgene Engpass in der automatisierten Glasverarbeitung
Moderne Glasbaubetriebe und Verarbeiter investieren Millionen in automatisierte Linien, doch viele verlassen sich weiterhin auf „dumme“ Lagermedien. Wenn ein Roboterarm versucht, eine Glasplatte float glassaufzunehmen, verlässt er sich darauf, dass das Glas genau dort liegt, wo es sein soll. Wenn Ihr Gestell aufgrund von Stahlermüdung durchgebogen ist oder der Gummi ungleichmäßig komprimiert wurde, verfehlen die Saugnäpfe ihr Ziel, das Vakuum versagt – oder schlimmer noch, das Glas zerschellt.
Um automatisierte Arbeitsabläufe zu unterstützen, muss ein Glastransportregal mehr als nur ein Behälter sein; es muss ein Präzisionswerkzeug sein. Unser L-Shape-System ist aus Q235-Kohlenstoffbaustahl gefertigt, vollständig durchgeschweißt (niemals punktgeschweißt), um sicherzustellen, dass der 90°-Winkel auch nach Tausenden von Lastzyklen exakt bleibt. Diese strukturelle Steifigkeit gewährleistet, dass Ihre „Jumbo“-Platten im perfekten 3-5°-Neigungswinkel liegen, der für sicheres robotergestütztes Aufnehmen erforderlich ist.

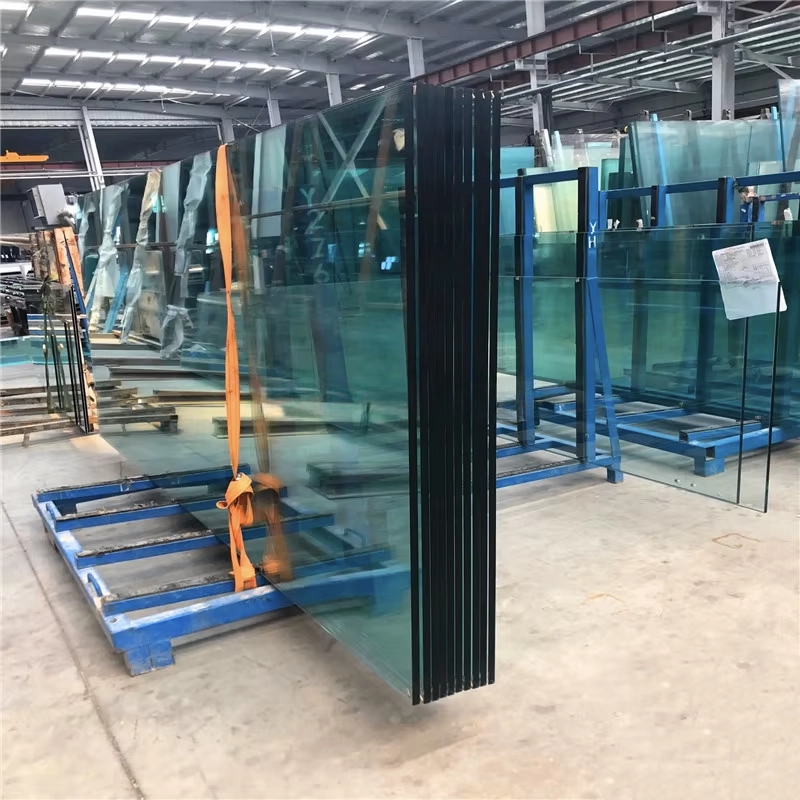

Präzisionsgeometrie: Die 90°-Vertikalstütze gewährleistet eine konsistente Positionierung für die automatisierte Handhabung.
Eliminierung von „Metall-auf-Glas“-Kontaktfehlern
Der Albtraum eines jeden Qualitätskontrollmanagers ist es, Kratzer auf Soft-Coat-Low-E-Glas zu entdecken, nachdem es den Härteofen verlassen hat. Traditionelle Gestelle verwenden oft aufgeklebte Gummistreifen. In der Hitze eines Containers oder LKWs im Sommer schmilzt der Kleber, der Gummi verrutscht, und die rohe Glaskante schneidet bis zum Stahlrahmen durch.
Wir haben dies mit unserer patentierten Stahlkern-GummiprofilWir verwenden keinen Kleber. Wir verwenden EPDM-Gummi mit einer inneren Stahlplatte, die mechanisch mit selbstschneidenden Schrauben am Gestell befestigt wird. Dies schafft eine „Pufferzone“, die für die Glaskante unmöglich zu durchschneiden ist. Ob Sie nun Isolierglaseinheiten (IGU) oder schwere Verbundglasplatten lagern, die Kontaktfläche bleibt perfekt gepolstert und ausgerichtet, wodurch Mikrorisse vermieden werden, die später zu spontanem Bruch führen können.
Null-Ausfall-Schutz: Das Stahlkern-Gummiprofil verhindert, dass Glaskanten den Metallrahmen berühren.
Logistikgeschwindigkeit: Der Nesting-Vorteil
Sobald das Glas auf der Baustelle oder in der Fensterfabrik entladen ist, wird das Gestell zur Belastung. Es nimmt Platz ein. Standard-A-Rahmen verstopfen Ihre Laderampen und kosten ein Vermögen für den Leertransport. Diese Ineffizienz schmälert Ihre Margen in der Retourenlogistik.
Unser L-Shape Glass Holding Rack verfügt über eine berechnete Nesting-Geometrie. Im leeren Zustand schieben sich die Gestelle ineinander (Nesting) oder stapeln sich invertiert, wodurch das Volumen um über 70% reduziert wird. Sie können bis zu 98 leere Gestelle in einem einzigen 40HQ-Container unterbringen. Dies verwandelt Ihre Gestelle von einer „versunkenen Kosten“ in einen hocheffizienten, rückführbaren Flottenvermögenswert, der sich so schnell bewegt wie Ihre Produktionslinie.
Logistikeffizienz: Die leere Nesting-Fähigkeit reduziert die Rückfrachtkosten um 70%.
Technischer Vergleich: Warum Präzision wichtig ist
| Merkmal | Standard-A-Rahmen / Holzkiste | Unser automatisierter Linien-kompatibler L-Rack | Auswirkung auf die Fertigungslinie |
|---|---|---|---|
| Strukturmaterial | Weichholz oder Dünnwandstahl (< 1,5 mm) | Q235-Kohlenstoffstahl (2,5 mm – 3,0 mm) | Verhindert Durchbiegung unter Last; gewährleistet die Genauigkeit der Roboteraufnahme. |
| Glasschutz | Geklebter Gummi / Schaumstoff | Mechanisch befestigtes Stahlkern-Gummi | Kein Kleberversagen bedeutet keine Ausfallzeiten für Gestellreparaturen oder Glasreinigung. |
| Leerlagerung | Sperrig, nicht stapelbar | 7:1-Nesting-Verhältnis | Schafft Bodenfläche für AGVs und Gabelstapler, damit diese sich frei bewegen können. |
| Basisdesign | Oft uneben oder wackelig | Technischer Gegengewichtsausgleich | Stabiler Stand für sicheres Beladen ohne Kippgefahr. |
Häufig gestellte Fragen
Können diese Gestelle das Gewicht von 19 mm dicken architektonischen Glasplatten tragen?
Ja. Die Hauptvertikalsäulen sind mit 50x50 mm oder 60x60 mm Vierkantrohren verstärkt. Wir bewerten unsere Schwerlastmodelle mit einer sicheren Arbeitslast (SWL) von bis zu 4.000 kg (8.800 lbs), was sie ideal für dickes architektonisches Glas oder Granitstapel macht.
Sind die Gestelle mit dem Kranhub in der Halle kompatibel?
Absolut. Jedes Gestell ist mit 4 dafür vorgesehenen Hebeösen/-stiften an den oberen Ecken ausgestattet. Dies ermöglicht ein sicheres 4-Punkt-Heben mit einem Traversenverteiler, was in den meisten Glasfertigungshallen Standardverfahren ist.
Hinterlässt der Gummi Flecken oder Markierungen auf unserem Soft-Coat-Low-E-Glas?
Nein. Wir verwenden eine speziell formulierte EPDM- oder Polyurethan-Mischung, die „nicht abfärbend“ ist. Sie ist so konzipiert, dass sie das Glas greift, ohne Rückstände zu hinterlassen, die den Wasch- oder Isolierglas-Versiegelungsprozess beeinträchtigen könnten.
Wir verwenden AGVs (Automatisch geführte Fahrzeuge) zum Bewegen der Gestelle. Können Sie die Basis anpassen?
Ja. Wir können die Abmessungen der Gabeltaschen (Größe und Abstand) an die Spezifikationen Ihrer AGVs oder lasergesteuerten Gabelstapler anpassen, um einen nahtlosen autonomen Transport in Ihrer Einrichtung zu gewährleisten.
Wie verhindern Sie, dass die Gestelle in einer nassen Schneidumgebung rosten?
Für den Innenbereich verwenden wir eine hochwertige elektrostatische Pulverbeschichtung (Standard RAL 5010 Blau) nach dem Phosphatieren. Für raue Außenlagerung oder feuchte Zonen mit hoher Luftfeuchtigkeit empfehlen wir unsere Feuerverzinkung, die 10-20 Jahre Korrosionsbeständigkeit bietet.
Benötigen Sie eine individuelle Lagerlösung?
Sprechen Sie direkt mit unseren technischen Ingenieuren. Wir bieten kostenlose Strukturplanungen, Bewertungen von Hochlast-Katalogen und schnelle B2B-Preisangebote.
