Automatisches Lager für lange Teile (ASRS-Alternative)

Verzichten Sie darauf, Ihre hochglanzpolierten Edelstahlrohre durch Gabelstapler-Schäden zu opfern.

Für Metallverarbeiter und Stahl-Service-Center sind die Kosten des „Herauskramens“ nach bestimmten Stangenmaterialien nicht nur Zeit – es ist das verschrottete Material, das durch Kratzer auf polierten Oberflächen bei der sekundären Handhabung entsteht. Wechseln Sie zu einem System, das 100% Kranzugang von oben ermöglicht und die „Wabenbildung“ Ihres Bestands eliminiert.

Sprechen Sie mit einem Experten

Das „Manuelle ASRS“: Überbrückung der Kluft zwischen Bodenlagerung und Vollautomatisierung

In der hochpräzisen Welt der Herstellung von hygienischen Edelstahlkomponenten – wo die Oberflächengüte (Ra) alles ist – sind traditionelle Lagermethoden ein Risiko. Bodenlagerung führt zum „Last-In-First-Out“ (LIFO)-Albtraum, während standardmäßige statische Kragarmregale Sie zwingen, Gänge für Gabelstapler zu verbreitern, was wertvolle Produktionsfläche verschwendet.

Vollautomatische Lager- und Bereitstellungssysteme (ASRS) sind für Auftragsfertiger oder mittelgroße Service-Center aufgrund ihres massiven anfänglichen Kapitalaufwands und der starren Infrastrukturanforderungen oft übertrieben. Das Teleskop-Auslegerregal dient als pragmatische Alternative. Es bietet die hohe Dichte und Selektivität der Automatisierung, funktioniert jedoch über ein robustes mechanisches Kurbel- oder elektrisches Antriebssystem, sodass Sie ein einzelnes 20-Fuß-Rohr entnehmen können, ohne einen Berg von Stahl bewegen zu müssen.

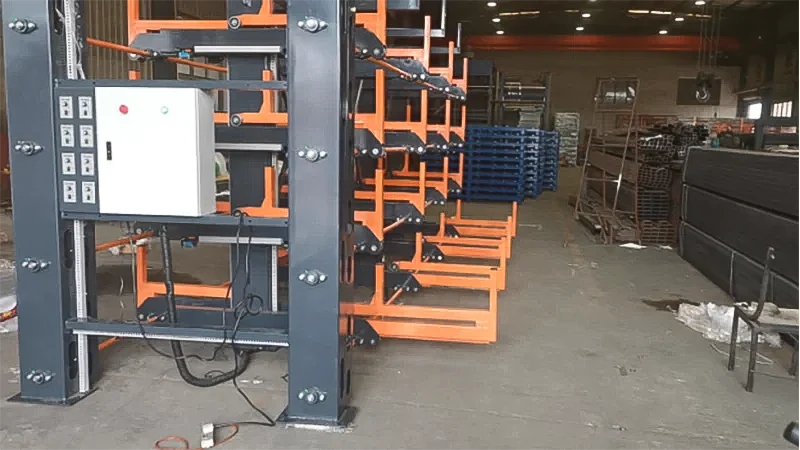

Elektrische Antriebssysteme ermöglichen es Bedienern, schwere Lasten mit einer einfachen Fernbedienung zu erreichen und so die Effizienz von ASRS nachzuahmen.

Vom Gabelstapler-Chaos zur Präzision des Brückenkrans

Das entscheidende Merkmal dieses Systems ist der 100% SchubladenauszugIm Gegensatz zu statischen Regalen, bei denen ein Gabelstaplerfahrer blind die Gabeln in einen schmalen Schlitz manövrieren muss – oft die benachbarten Rohre verkratzend – fahren die Teleskoparme vollständig in den Gang aus.

Dies ermöglicht es Ihnen, Ihre primäre Handhabungsmethode von Gabelstaplern auf Brückenkrane (Laufkrane)umzustellen. Für die Handhabung von 6-Meter-Edelstahlrohren oder schweren Strukturprofilen sind Krane von Natur aus sicherer und schonender.

Wichtige betriebliche Vorteile:

• Kontaktfreie Schäden: Durch vertikales Heben mit Nylonschlingen oder Vakuumhebern eliminieren Sie die Reibungs- und Aufprallschäden, die bei Gabelstaplerzinken üblich sind. Dies ist entscheidend für high-purity stainless steel tubes die in der Lebensmittel- und Pharmaindustrie verwendet werden.
• Selektiver Zugriff: Benötigen Sie die spezifische Schmelznummer, die in der Mitte des Regals vergraben ist? Kurbeln Sie einfach diese bestimmte Ebene aus. Keine Notwendigkeit, die oberen drei Bündel zu verschieben, um an das untere zu gelangen.
• Ein-Bediener-Arbeitsablauf: Ein Bediener kann ein 5.000 Pfund schweres Bündel in unter 3 Minuten identifizieren, freilegen und zum Laserschneider oder zur Sägenzuführung heben.

Mehrere Ebenen gleichzeitig ausgefahren, was die strukturelle Stabilität für schwere Industrielasten zeigt.

Maximierung des „Würfels“: Dichte ohne Erweiterung

Platz ist oft der größte Engpass für wachsende Metallverarbeitungsbetriebe. Statische Regale benötigen Gänge von 12 bis 14 Fuß Breite, um den Wendekreis eines Schwerlast-Gabelstaplers mit 20-Fuß-Ladungen aufzunehmen. Durch den Wechsel zu Überkranzugängliche Regalekönnen Sie die Gangbreiten auf das reduzieren, was nur für eine Person zum Gehen benötigt wird (oder die Breite der Last selbst).

Wir sehen typischerweise eine 50% Reduzierung der Grundflächennutzung bei der Umrüstung von statischen Regalen auf Auszugsysteme. Dieser zurückgewonnene Platz ermöglicht es Ihnen, einen weiteren Laserschneider oder ein CNC-Bearbeitungszentrum hinzuzufügen, ohne die Kapitalausgaben für eine Gebäudeerweiterung.

Technische Spezifikationen für Metallanwendungen

Kompakte, einseitige Einheiten können an Wänden platziert werden, wodurch der Randbereich effizient genutzt wird.

Fallstudie: Beschickung der Säge in einem Service-Center mit hoher Variantenvielfalt

Ein aktueller Kunde, ein Lieferant von Speziallegierungen und Edelstahlkomponenten, stand vor einem Engpass an seiner Sägestation. Sein Bestand umfasste Hunderte von SKUs mit unterschiedlichen Durchmessern und Wandstärken. Die Bediener verbrachten 20 Minuten damit, das richtige Rohrbündel mit einem Gabelstapler zu finden und zu entnehmen, wobei sie oft die äußeren Rohre dabei beschädigten.

The Solution: Wir installierten ein 5-stufiges roll-out cantilever System direkt neben der Bandsäge. Jede Schublade war nach Materialgüte und Größe gekennzeichnet.

Das Ergebnis: Die Entnahmezeit sank auf unter 3 Minuten. Der Sägenbediener verwendet nun einen Vakuumheber, um ein einzelnes Rohr aus der ausgefahrenen Regalschublade direkt auf das Sägenbett zu ziehen. Die „Kratzrate“ bei ihren spiegelpolierten Rohren sank auf nahezu Null, was monatlich Tausende an Schrottkosten sparte.

Häufig gestellte Fragen (Metallverarbeitung & Stahl-Service)

F1: Können wir 24-Fuß (7,3 m) lange Rohrlängen auf diesen Regalen lagern?
A: Ja. Das System ist modular. Für längeres Material wie 24-Fuß- oder 40-Fuß-Strukturträger fügen wir einfach weitere vertikale Säulen hinzu, um die Länge zu stützen und Materialdurchbiegung (Durchhang) zu verhindern, wodurch die Last beim Auskurbeln stabil bleibt.

F2: Wie schützt dieses System polierten Edelstahl vor Kratzern?
A: Im Gegensatz zu statischen Regalen, bei denen Material gegen Stahlarme gleitet, tragen unsere Teleskoparme die Last nach außen. Darüber hinaus können wir die Arme mit UHMW-Streifen (Polyethylen mit ultrahohem Molekulargewicht) ausstatten, um sicherzustellen, dass Ihre polierten oder gebürsteten Rohre niemals blankes Metall berühren.

F3: Welche Anforderungen an den Betonboden bestehen für die Installation?
A: Da diese Regale eine hohe Lagerdichte bieten, sind die Punktlasten höher als bei Standardregalen. Im Allgemeinen ist ein Minimum von 6 Zoll 3.000 PSI Stahlbeton erforderlich, aber unser Ingenieurteam wird die spezifischen Anforderungen basierend auf Ihrer gewünschten Lastkapazität berechnen.

F4: Ist das elektrische Antriebssystem notwendig oder reicht das manuelle aus?
A: Für Lasten unter 6.000 lbs pro Ebene ist das manuelle Kurbelsystem aufgrund hochwertiger Lager überraschend mühelos – eine Person kann es mit einer Hand bewegen. Wir empfehlen elektrische Antriebssysteme für extrem schwere Lastzyklen oder Lasten über 6.000 lbs pro Schublade.

F5: Kann dieses Regal direkt neben einem Laserschneider platziert werden?
A: Absolut. Dies ist eine gängige Anwendung. Die Platzierung des Regals neben der Ladestation eines Rohrlasers ermöglicht es dem Kran, die Maschine direkt zu beschicken, wodurch die Notwendigkeit eines Gabelstaplers im empfindlichen Maschinenbereich entfällt.
