Standard A-Rahmen Rohrregal-Alternative

Hören Sie auf, Ihre hygienische Oberfläche zu beeinträchtigen.

Für ein Edelstahl-Servicecenter oder einen Hersteller hygienischer Komponenten ist ein Standard-A-Rahmen oder eine Bodenstapelung ein Haftungsrisiko. Jedes Mal, wenn Sie ein poliertes 316L-Rohr aus einem Bündel ziehen, riskieren Sie Oberflächenkratzer, die das Material gemäß ASME BPE-Standards unbrauchbar machen. Gewinnen Sie 50% Ihrer Stellfläche zurück und wechseln Sie zu einem 100% zugänglichen, beschädigungsfreien Lagersystem, das für hochwertige Rohrprodukte ausgelegt ist.

Sprechen Sie mit einem Experten

Warum der „Standard-A-Rahmen“ in der Hochreinheitsfertigung versagt

In der Welt der hygienischen Fluidhandhabung – ob Sie Wärmetauscher, Ventilgruppen oder hochreine Pharmarohrleitungen herstellen – ist die Oberflächengüte (Ra) Ihre Währung. Traditionelle Lagermethoden wie **A-Rahmen-Rohrgestelle** oder Bodenstapelung (Wabenlagerung) sind die stillen Gewinnkiller in diesem Sektor.

Wenn Sie 20-Fuß-Längen polierter Edelstahlrohre auf einem statischen A-Rahmen lagern, erfordert das Entnehmen einer bestimmten Chargennummer oder eines bestimmten Durchmessers oft, das Rohr über andere zu ziehen. Dieser Metall-auf-Metall-Kontakt erzeugt Mikrokratzer. Für Baustahl ist dies vernachlässigbar; für hygienische Verarbeitungskomponenten, die für die Molkerei- oder Halbleiterindustrie bestimmt sind, ist dies ein Defekt.

Darüber hinaus verbrauchen A-Rahmen große Mengen an horizontaler Stellfläche, während sie eine geringe vertikale Dichte bieten. In einer Fertigungswerkstatt, in der die Quadratmeterzahl für CNC-Biegemaschinen und Orbitalschweißstationen knapp ist, schränkt dieser verschwendete Platz Ihre Produktionskapazität ein.

Die Lösung: 100% Auszug Teleskop-Auslegerregal

Der betriebliche Wandel von „statischer Lagerung“ zu „dynamischer Entnahme“ ändert alles. Die ausfahrbare Auslegerregal funktioniert wie ein schwerer industrieller Schubladenschrank. Jede Armebene ist nicht fixiert; es ist ein mobiler Schlitten, der zu 100% aus der Gestellstruktur ausfährt.

Dieses Design ermöglicht es Ihnen, den Bestand nach Güte (304 vs. 316L), Außendurchmesser und Chargennummer zu organisieren, ohne Material zu vergraben. Wenn ein Bediener ein bestimmtes Bündel für die Säge benötigt, kurbelt er einfach die entsprechende Ebene in den Gang.

Doppelseitiges Teleskopgestell vollständig ausgefahren, das die Zugänglichkeit für die Langprofillagerung zeigt.

Eliminierung des „Gabelstapler-Tanzes“ mit Brückenkranen

Der entscheidendste Vorteil dieses Systems für einen Edelstahlverarbeiter ist die Kompatibilität mit **Brückenkranen**.

Standard-A-Rahmen und Kragarmregale zwingen Sie zum Einsatz von Gabelstaplern. Gabelstapler benötigen breite Gänge (oft 12-15 Fuß) und haben tote Winkel. Das Manövrieren eines 20-Fuß-Bündels empfindlicher Rohre mit Gabelzinken ist die Hauptursache für „Knicke“ und Kollisionsschäden im Lager.

With Überkranzugängliche Regale, der Arbeitsablauf ist vertikal. Sie ziehen die Schublade aus, und der Kran senkt die Nylonschlingen direkt auf das Bündel ab.
**Keine Durchbiegung:** Der Kran hebt das Bündel gleichmäßig an und verhindert so das Verbiegen, das oft auftritt, wenn die Gabeln zu schmal sind.
**Keine Kratzer:** Keine Stahlgabeln, die unter den Rohren entlanggleiten.
**Platzersparnis:** Sie können Ihre Gangbreite von 15 Fuß auf etwa 6-8 Fuß reduzieren (gerade genug für den Bediener) und so Ihren Lagerfußabdruck um bis zu 50% verkleinern.

Rotes Schwerlastgestell, speziell für die sichere Beladung langer Metallbestände mit Brückenkranen ausgelegt.

Präzisionshandhabung für hochwertige Bestände

Für Hersteller, die mit einer hohen Variantenvielfalt und geringen Losgrößen umgehen (z. B. kundenspezifische Ventilbaugruppen oder spezifische Pumpenkomponenten), ist Zugänglichkeit gleich Geschwindigkeit. Der manuelle Kurbelmechanismus ist so untersetzt, dass ein einzelner Bediener mit minimalem Kraftaufwand Tonnen von Material bewegen kann. Dieses ergonomische Design reduziert Ermüdung und Verletzungsrisiko für den Bediener.

Noch wichtiger ist, dass es eine Sichtprüfung *vor* dem Heben ermöglicht. Der Bediener kann die Schablonenmarkierungen und Chargennummern auf den Rohren überprüfen, während diese auf dem ausgefahrenen Gestell liegen, und so sicherstellen, dass jedes Mal das richtige Material an die Produktion geht. Dies eliminiert den kostspieligen Fehler, die falsche Legierung zu verarbeiten.

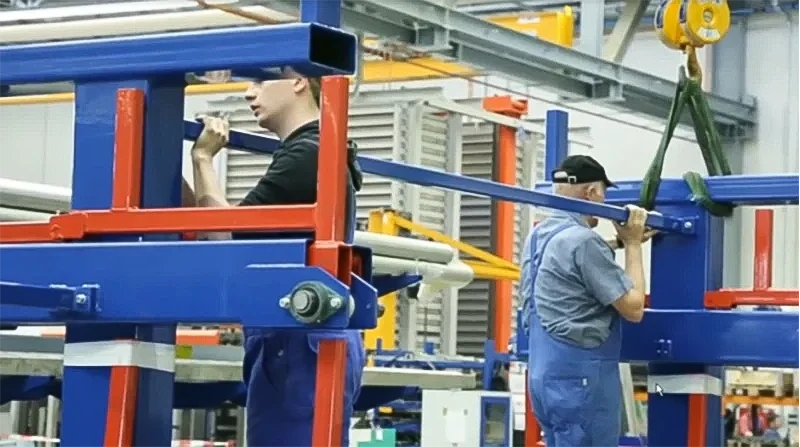

Ergonomischer manueller Betrieb ermöglicht präzise Kontrolle über schwere Rohrbündel.

Gebaut für die Realität der Schwerindustrie

Im Gegensatz zu leichten, rollgeformten Regalen ist die Teleskop-Auslegerregal mit strukturellen H-Träger-Stahlprofilen konstruiert. Diese Steifigkeit ist unverhandelbar, wenn Sie dichte Bündel von Edelstahlstangen oder dickwandigen Rohren lagern.

* **Tragfähigkeit:** Standardeinheiten handhaben bis zu 6.600 lbs (3.000 kg) pro Ebene.
* **Stabilität:** Die Basis ist tief im Beton verankert, um sicherzustellen, dass der Schwerpunkt auch bei vollständigem Auszug sicher bleibt.
* **Sicherheit:** Rollensicherungen und Sicherungsstifte verhindern, dass sich Schubladen während des Be- und Entladens bewegen.

Sichere Bodenverankerung ist entscheidend für die Stabilität vollständig ausgefahrener schwerer Lasten.

FAQ: Lagerung für Edelstahl & Rohre

F1: Können wir mit diesem Gestell eine Kohlenstoffkontamination auf Edelstahlrohren verhindern?
Ja. Während das Standardgestell aus Stahl ist, bieten wir Optionen an, die Kragarme mit UHMW (Ultrahochmolekulares Polyethylen)-Streifen oder Gummi auszukleiden. Dies schafft eine nichtmetallische Barriere zwischen dem Gestell und Ihren Edelstahlprodukten, verhindert Eisenkontamination und schützt die polierte Oberfläche.

F2: Wir verarbeiten Rohrlängen von 20ft und 24ft. Kann dieses Gestell diese Längen aufnehmen?
Absolut. Das System ist modular. Wir können die Anzahl der Säulen und den Abstand zwischen ihnen konfigurieren, um 20ft, 24ft oder sogar längere Extrusionslängen zu unterstützen und so sicherzustellen, dass es in der Mitte der Rohre zu keinem Durchhängen oder Durchbiegen kommt.

F3: Ist der „Auskurbel“-Mechanismus bei voller Beladung schwierig zu bedienen?
Nein. Das System verwendet ein hochuntersetztes Getriebesystem. Ein einzelner Bediener kann eine mit 6.000 lbs Stahlstangen beladene Schublade mit nur etwa 20-30 lbs Kurbelkraft ausziehen. Für Anwendungen mit noch höherer Frequenz sind optional elektromotorische Antriebe erhältlich.

F4: Wie schneidet dies im Vergleich zu einem „Waben“- oder Taubenschlagregal ab?
Wabenregale sind berüchtigt für „tote Bestände“ – kurze Stücke werden nach hinten geschoben und gehen verloren. Sie erfordern auch das manuelle Ziehen von Rohren, was die Oberflächen verkratzt. Die Teleskop-Auslegerregal legt das gesamte Bündel frei, wodurch die Bestandsverwaltung zu 100% sichtbar und zugänglich wird, ohne dass gezogen werden muss.

F5: Welche Anforderungen an den Boden bestehen für die Installation?
Aufgrund der hohen Dichte und der auskragenden Hebelwirkung ist in der Regel ein Stahlbetonboden erforderlich. Unser Ingenieurteam stellt die spezifischen Punktlastdaten (PSI) basierend auf Ihrem Lagergutgewicht bereit, damit Sie die Tragfähigkeit Ihrer Bodenplatte vor der Installation überprüfen können.
