Zusammenklappbare Glasregale für Containeroptimierung

Hören Sie auf, "Luft" in Ihrer Retourenlogistik zu versenden Für Glasverteiler und -verarbeiter vernichtet die Rückfahrt die Margen. Herkömmliche A-Rahmen beanspruchen auch im leeren Zustand Trailerfläche. Unsere L-Shape Glass Holding Racks verfügen über ein Nesting-Design, das das Volumen um 70% reduziert – und so einen logistischen Albtraum in einen schlanken, profitablen Kreislauf für Ihre ESG- und IGU-Sendungen verwandelt. Sprechen Sie mit einem Experten

Die Mathematik des Raums: Warum "Nesting" für Glaser wichtig ist

Wenn Sie eine Flotte für einen Glasgroßhändler oder eine vielbeschäftigte Verarbeitungswerkstatt verwalten, kennen Sie das Prozedere: Sie liefern eine Trailerladung IGUs oder schwere ESG-Tafeln auf eine Baustelle, und der Fahrer kehrt mit einem Trailer voller leerer Stahlgestelle zurück. Mit Standard-A-Rahmen versenden Sie im Grunde Luft.

Hier ändert die Technik hinter unseren Klappbaren Glasgestellen die Gleichung. Anders als statische A-Rahmen, die unabhängig vom Beladungszustand erhebliche Stellfläche benötigen, sind unsere L-Rahmen mit einem spezifischen geometrischen Versatz an der Basis konstruiert.

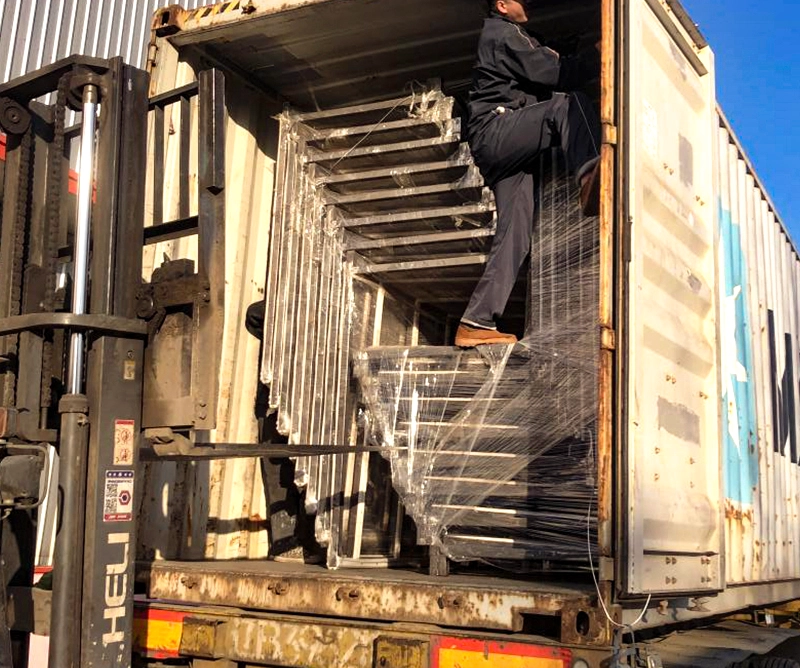

Abbildung 1: Leere L-Rahmen, die sich wie Einkaufswagen ineinanderschieben und so 70% Lager- und Trailerplatz sparen.

Wie oben gezeigt, gleiten leere Gestelle ineinander – ähnlich wie Einkaufswagen. Diese Stapelbarkeit Fähigkeit ermöglicht es Ihnen, bis zu 7 leere Gestelle auf dem Platz von 2 vollen zu stapeln. Für einen 53-Fuß-Trailer oder einen 40HQ-Container bedeutet dies, dass Sie auf der Rückfahrt fast 100 leere Einheiten unterbringen können, was Ihre Frachtkosten pro Einheit drastisch senkt.

Eliminierung des „Metall-auf-Glas“-Kontakts: Der Stahlkern-Unterschied

Platzersparnis ist nutzlos, wenn das Glas angeschlagen ankommt. In der Glastransportregal Branche ist der häufigste Fehlerpunkt die Gummiauflage. Billige Gestelle verwenden Kleber, um Gummistreifen zu befestigen. Unter der Hitze eines kalifornischen Sommers oder der Reibung einer 2.000 Pfund schweren Floatglasladung versagt dieser Kleber. Der Gummi löst sich ab und setzt Ihre hochwertige Low-E-Beschichtung oder polierten Kanten blankem Stahl aus.

Abbildung 2: Stahlkern-Gummiprofil, gesichert mit selbstschneidenden Schrauben, gewährleistet null Kontakt zwischen Glas und Metall.

Our solution is the Stahlkern-GummiprofilWir verwenden keinen Kleber. Das Gummiprofil enthält eine innere Stahlplatte und wird mit selbstschneidenden Schrauben mechanisch am Gestellrahmen befestigt. Dies stellt sicher, dass die Schutzschicht an Ort und Stelle bleibt, egal ob Sie schwere Granitplatten oder empfindliches 1/4 Zoll ESG-Glas transportieren. Der Neigungswinkel von 3-5° sorgt zudem dafür, dass die Scheiben natürlich an der Rückenstütze anliegen und "Klappern" sowie Oberflächenabrieb während des Transports verhindert werden.

Konstruiert für schwere Verarbeitungs-Workflows

In einer vielbeschäftigten Glasverarbeitungsanlage sind Gestelle nicht nur zur Lagerung da; sie sind Teil der Produktionslinie. Sie müssen Gabelstapler-Missbrauch, Kranbeladung und das Gewicht von Jumbo-Tafeln aushalten. Instabile Gestelle aus dünnwandigem Stahl verbiegen sich unter Last. Wenn sich ein Gestell verbiegt, nimmt das Glas die Spannung auf, was zu mysteriösen Spontanbrüchen oder "Rissen" im Glas führt.

Abbildung 3: Verstärkte Basis mit 4-Wege-Gabelstaplerkanälen und Q235-Stahlkonstruktion für maximale Steifigkeit.

Wir verwenden Q235 Baustahl mit vollständiger Nahtschweißung (keine Punktschweißungen). Die Basis verfügt über verstärkte Gabelstaplerkanäle (100x50mm Rechteckrohre), die für dynamische Lasten von bis zu 4.000 lbs ausgelegt sind. Egal, ob Sie WIP (Work In Progress) vom Zuschnitttisch zum Vorspannofen bewegen oder fertige Aufträge für den Versand bereitstellen, diese Gestelle behalten ihre geometrische Steifigkeit, um Ihren Bestand zu schützen.

Häufig gestellte Fragen für Glaslogistik-Manager

F1: Können diese Gestelle sowohl lose Scheiben als auch verpacktes Glas handhaben?
Ja. Das L-förmige Design mit der 90-Grad-Auflagekante ist ideal für lose Scheiben (ESG, VSG oder IGU). Für verpacktes Glas empfehlen wir, die Tiefe der unteren Auflagekante (normalerweise 748mm oder kundenspezifisch) zu überprüfen, um sicherzustellen, dass die Kiste sicher sitzt.

F2: Wie viele leere L-Rahmen passen in einen 40HQ-Container?
Dank des Nesting-Designs passen etwa 98 bis 112 Einheiten unserer Standardgröße (1600x950x1600mm) Gestelle in einen 40HQ-Container. Dies maximiert Ihre Importeffizienz.

F3: Hinterlassen die Gummipolster Abdrücke oder Verfärbungen auf der Glasbeschichtung?
Nein. Wir verwenden hochwertige EPDM- oder nicht abfärbende Gummimischungen, die speziell für die Glasindustrie formuliert sind. Sie sind witterungsbeständig konzipiert und hinterlassen keine Rückstände auf Low-E- oder Softcoat-Glas.

F4: Kann ich diese Gestelle mit meinen vorhandenen A-Rahmen mischen?
Obwohl sie ähnliche Zwecke erfüllen, sind L-Rahmen einseitig und für das Nesting ausgelegt. Sie können in Ihrem Lager zusammen mit A-Rahmen verwendet werden, lassen sich jedoch nicht in einen Standard-A-Rahmen "einschieben". Sie werden am besten als dedizierte Flotte für bestimmte Transportrouten eingesetzt.

F5: Wie hoch ist die Tragfähigkeit eines Standard-L-Rahmens?
Unser Standard-Schwerlastmodell ist je nach Konfiguration und gewählter Rohrwandstärke für 1,5 Tonnen (3.300 lbs) bis 3 Tonnen (6.600 lbs) ausgelegt. Kundenspezifische Schwerlastversionen für Stein oder dicke Glaspakete können höher gehen.
