Maßgefertigte Transportwagen für die Fensterfertigung

Im Fensterfertigungsgeschäft gibt es „Standard“ nicht mehr. Von übergroßen gewerblichen Isoliergläsern bis hin zu empfindlichen kundenspezifischen Fensterrahmen kämpft Ihre Werkstatt täglich mit Kantenbeschädigungen und verschwendetem Lagerplatz. Sie benötigen ein Transportsystem, das sich Ihrer Produktionslinie anpasst, weich beschichtete Low-E-Schichten schützt und Ihre Gewinne nicht durch Rücktransportkosten schmälert. Sprechen Sie mit einem Experten

Die versteckten Kosten von „Standard“-Gestellen in der Fensterfertigung

Wenn Sie eine Glasanlage mit hohem Durchsatz leiten, kennen Sie das Geräusch von brechendem Geld. Es ist dieses scharfe Krachen, wenn ein Transportwagen für kundenspezifische Fenstergrößen eine schwere Doppelverglasung nicht richtig stützt oder wenn eine Gabelzinke die Unterkante eines Rahmens streift.

Traditionelle A-Rahmen sind stabil, aber bekanntermaßen platzineffizient. Holzkisten sind versunkene Kosten, die auf der Baustelle Entsorgungsprobleme verursachen. Die moderne Glasversorgungskette erfordert einen Hybrid: ein Gestell, das die Steifigkeit eines statischen Lagersystems mit der Mobilität für Lkw-Lieferungen und den „Just-in-Time“-Werkfluss vereint.

Vertikale Lagerung mit Stahlkern-Gummiauflage gewährleistet null Metall-Glas-Kontakt für hochwertige Isoliergläser.

Kantenschutz: Stahlkern-Gummitechnologie

Der kritischste Fehlerpunkt beim Glastransport ist nicht der Stahl; es ist die Schnittstelle zwischen Gestell und Glas. Standardmäßig aufgeklebte Gummipads lösen sich nach einigen Monaten UV- und Regenbelastung ab und legen blanken Stahl frei. Wenn Sie Temperglas in Großhandelsqualität oder weich beschichtete Low-E-Einheiten transportieren, garantiert blanker Stahl Kratzer oder Splitter.

Unsere Lösung verwendet ein Wir verwenden ein proprietäresIm Gegensatz zu Klebepads wird dieses Profil mechanisch mit selbstschneidenden Schrauben am Q235-Stahlrahmen befestigt. Der innere Stahleinsatz verteilt die Drucklast schwerer Isolierglaseinheiten (IGU)und verhindert, dass die Glaskante das Gummi durchschneidet. So wird sichergestellt, dass Ihr Produkt vom Veredelungsofen bis zur Baustelle niemals blankes Metall berührt.

Logistikoptimierung: Die Logik des Nestings

Für Distributoren, die an Glasbaubetriebe liefern, ist die Rückfahrt der Gewinnkiller. Einen Lkw voller leerer, nicht stapelbarer A-Rahmen zu fahren, bedeutet im Wesentlichen, Luft zu transportieren.

Die Nesting-Fähigkeit reduziert das Rücklaufvolumen um bis zu 70% und macht Logistik zu einem Wettbewerbsvorteil.

Das „Grack“-L-Form-Design adressiert diesen spezifischen Logistikschmerzpunkt. Durch die Verwendung eines asymmetrischen L-Rahmens mit einer berechneten geometrischen Basis können diese Gestelle nisten (ineinander stapeln) wenn sie leer sind. Sie können 7-10 leere Gestelle auf die Stellfläche von nur 2 oder 3 vollständig montierten verdichten. Dies reduziert die Reverse-Logistics-Kosten um etwa 701TP3P und schafft wertvolle Quadratmeter in Ihrem Lager, wenn der Bestand niedrig ist.

Konstruiert für Schwerlast & gemischte Lasten

Die Fensterfertigung umfasst oft gemischte Lasten – die Kombination von 1/4 Zoll Duschabtrennungen mit schweren architektonischen Verbundplatten. Ein leichter Aluminiumwagen verbiegt sich unter dem Gewicht einer 3.000 lb Last, wodurch das Glas sich wölbt und schließlich aufgrund von Spannungskonzentration zerspringt.

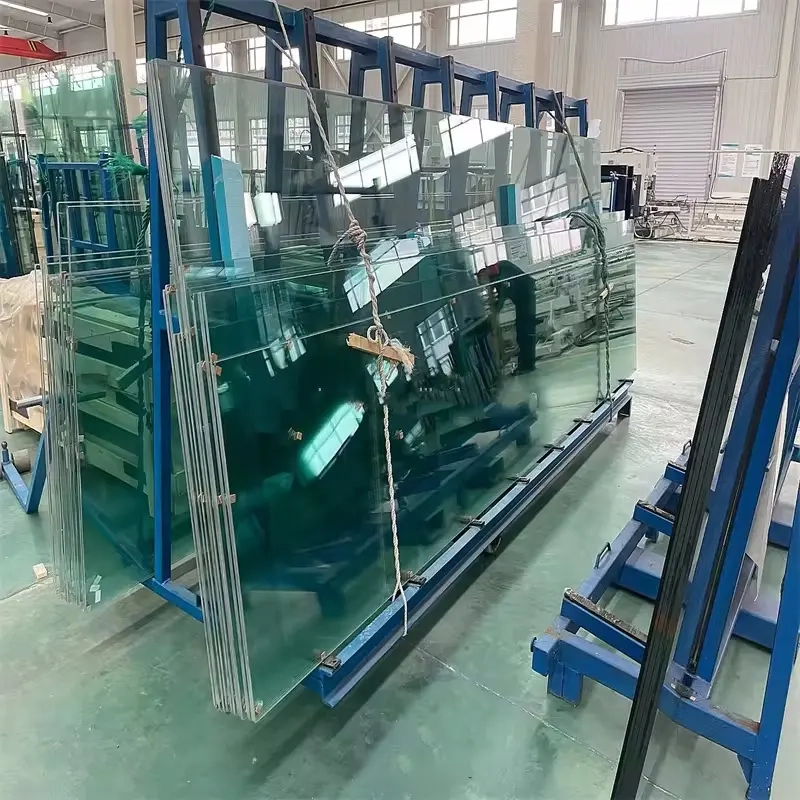

Schwerlastkonstruktion unterstützt Jumbo-Größen und gemischte Lasten ohne strukturelle Durchbiegung.

Unsere Gestelle werden aus Q235 Baustahl (ASTM A36-Äquivalent) gefertigt, mit 50x50mm oder 60x60mm Vierkantrohr und einer Wandstärke von bis zu 3,0mm. Wir verwenden durchgehende Schweißnähte anstelle von Punktschweißungen, um die Steifigkeit des Rahmens unter dynamischen Transportlasten zu gewährleisten. Mit einem Neigungswinkel von 3-5° wird der Schwerpunkt optimiert, um die Scheiben stabil zu halten, ohne übermäßigen Druck auf die Glasleisten oder Dichtungen Ihrer Fenster auszuüben.

Häufig gestellte Fragen

Können diese Gestelle gleichzeitig unterschiedliche Glasdicken aufnehmen?

Ja. Die 90-Grad-Basis in Kombination mit der 4-Grad-Neigung ermöglicht das gemischte Stapeln verschiedener Dicken, von dünnem 3/32″ Glas bis hin zu schweren Isolierglaseinheiten. Wir empfehlen die Verwendung von Zurrgurten und Trennstangen für gemischte Lasten, um ein „Klappern“ zwischen den Scheiben während des Transports zu verhindern.

Bieten Sie kundenspezifische Abmessungen für die Herstellung von „Jumbo“-Fenstern an?

Absolut. Während unser Standard-Exportmodell für die Containerbreite (ca. 63 Zoll Länge) optimiert ist, fertigen wir regelmäßig „Jumbo“-Gestelle (bis zu 90 oder 100 Zoll Länge) und Hochdachversionen für architektonische Vorhangfassadenelemente.

Wie funktioniert die „Nesting“-Funktion für die Lagerhaltung?

Die Basis des L-Rahmens ist geometrisch mit einer spezifischen Öffnung gestaltet, die es einem Gestell ermöglicht, im leeren Zustand in ein anderes zu gleiten, ähnlich wie bei Einkaufswagen. Dies kann Ihren benötigten Bodenlagerplatz im Vergleich zu statischen A-Rahmen um über 60% reduzieren.

Was verhindert, dass die Gestelle in Außenglaslagern rosten?

Standardeinheiten sind mit einer industriellen elektrostatischen Pulverbeschichtung (typischerweise RAL 5010 Blau) versehen. Für Distributoren, die Gestelle im Freien in Küsten- oder feuchten Gebieten lagern, bieten wir eine feuerverzinkte Oberfläche, die 10-20 Jahre lang kathodischen Zinkschutz gegen Korrosion bietet.

Sind Ersatz-Gummiprofile erhältlich?

Ja. Da unsere Gummiprofile aufgeschraubt und nicht aufgeklebt sind, sind sie leicht austauschbar. Wenn ein Gabelstapler einen Abschnitt beschädigt, kann Ihr Wartungsteam ihn in Minuten austauschen, ohne alten Klebstoff abkratzen zu müssen.
