Gabelstaplerfreies Rohrlagerregal

Das Ende von Oberflächenkratzern: Warum Hersteller von hochreinen Rohren auf Gabelstapler verzichten

In der hygienischen Edelstahlindustrie ist ein einziger Kratzer auf einem elektropolierten Rohr nicht nur ein kosmetischer Mangel – es ist eine Bakterienfalle, die gegen ASME BPE-Standards verstößt. Hören Sie auf, mit unbeholfenen Gabelstaplern durch enge Gänge zu manövrieren und riskieren Sie nicht Tausende von Dollar an Schäden an hochreinen Beständen. Es ist Zeit, auf ein Lagersystem umzusteigen, das für Präzision, Dichte und Kranhandhabung ausgelegt ist.

Sprechen Sie mit einem Experten

Die „versteckte Fabrik“ beschädigter Bestände

Für Hersteller, die hochwertige hygienische Edelstahlkomponenten wie Fittings, Ventile und Wärmetauscher produzieren, ist die Integrität des Rohmaterials nicht verhandelbar. Ob Sie 316L nahtlose Rohre oder Präzisionsstangen lagern, die traditionelle Methode der Bodenstapelung oder die Verwendung statischer Kragarmregale birgt ein enormes operationelles Risiko.

Das Problem liegt in der Ausrüstung: Gabelstapler. Gabelstaplerzinken sind harte, stumpfe Stahlwerkzeuge. Wenn ein Bediener versucht, ein bestimmtes Bündel polierter Rohre aus einem statischen Regal zu entnehmen, muss er enge Gänge navigieren und oft umliegendes Material verschieben. Diese „Doppelhandhabung“ führt unweigerlich zu Metall-auf-Metall-Kontakt, was zu Beulen, Riefen und beeinträchtigten Oberflächenrauheitswerten (Ra) führt. In der Pharma- oder Molkerei-Lieferkette macht eine beschädigte Oberflächenbeschaffenheit das Material zu Ausschuss.

Darüber hinaus erzeugt die statische Lagerung einen „First-In, Last-Out“ (FILO)-Albtraum. Vergrabene Rohmaterialbündel liegen oft ungenutzt herum, altern und sammeln Staub, während Bediener bis zu 20 Minuten damit verschwenden, nach der richtigen Schmelznummer oder Legierungsklasse für den nächsten Produktionslauf zu „graben“.

Der Brückenkran ermöglicht ein sanftes, vertikales Heben mit weichen Gurten, wodurch Kontaktschäden, die bei Gabelstaplern üblich sind, vollständig vermieden werden.

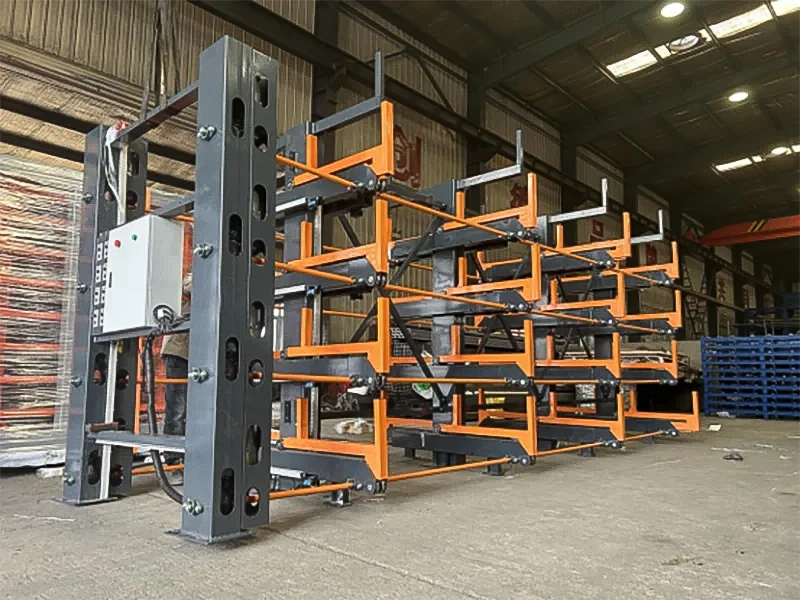

Die Logik: 100% Zugriff über Ausziehregale

Die Lösung zur Beseitigung von Gabelstaplerschäden sind nicht bessere Fahrer; es ist die vollständige Entfernung des Gabelstaplers aus der Gleichung. Dies wird erreicht durch die Teleskop-Auslegerregal.

Im Gegensatz zu statischen Regalen verfügt dieses System über dynamische Arme, die wie schwere Schubladen funktionieren. Jede Ebene kann zu 100% in den Gang ausgefahren werden, wodurch das gelagerte Rohr oder Stangenmaterial vollständig freigelegt wird.

**Warum dies Ihren Produktionsablauf verändert:**
* **Brückenkran-Zugänglichkeit:** Sobald der Regalarm ausgefahren ist, ist das Material von oben direkt zugänglich. Sie können einen Brückenkran mit Nylongurten oder Vakuumhebern verwenden, um die Rohre aufzunehmen. Diese „sanfte“ Handhabung stellt sicher, dass die polierte Oberfläche Ihres Edelstahls makellos bleibt.
* **Selektive Entnahme:** Benötigen Sie ein bestimmtes Bündel 2-Zoll-Rohre auf der mittleren Ebene? Ziehen Sie einfach diese spezifische Schublade heraus. Es ist nicht nötig, die oberen Lagen zu bewegen. Dies reduziert die Entnahmezeit von 15 Minuten auf unter 3 Minuten.
* **Beschickung von Produktionslinien:** Diese Regale sind ideal für die „Point-of-Use“-Lagerung. Platzieren Sie sie direkt neben Ihren Laserrohrschneidemaschinen oder Bandsägen. Der Kran kann das Material in einer einzigen, sicheren Bewegung vom Regal zum Maschineneinzug bewegen.

Elektrische Modelle ermöglichen es Bedienern, schwer beladene Arme mit einer Fernbedienung auszufahren, was ergonomische Sicherheit und Geschwindigkeit gewährleistet.

Technische Spezifikationen für die Schwermetalllagerung

Dies ist keine leichte Regalanlage. Es handelt sich um konstruktiven Stahlbau, der dafür ausgelegt ist, massive Edelstahlstangen und dickwandige Rohre zu tragen. Das System ist modular aufgebaut und ermöglicht individuelle Stützenabstände, um 20ft (6m) Längen ohne Durchbiegung zu tragen.

Maximierung der Dichte in kostenintensiven Produktionszonen

In der Präzisionsfertigung ist die Stellfläche eine teure Ressource. Herkömmliche gabelstaplergängige Regale benötigen Gänge mit einer Breite von 12 bis 15 Fuß, damit das Fahrzeug wenden kann.

Durch die Umstellung auf ein **gabelstaplerfreies Rohrlagerregal** können Sie die Gangbreiten um bis zu 50% reduzieren. Da der Kran von oben arbeitet, muss der Gang nur breit genug sein, damit eine Person hindurchgehen und die Schublade ausziehen kann (ca. Armlänge + Bedienabstand). Diese zurückgewonnene Stellfläche ermöglicht es Ihnen, zusätzliche Bearbeitungszentren zu installieren oder Ihren Rohmaterialpuffer zu erhöhen, ohne die Gebäudefläche zu erweitern.

Doppelseitige Konfigurationen maximieren die Dichte und ermöglichen den Bestandszugriff von beiden Seiten der Mittelstütze.

Häufig gestellte Fragen

**F1: Wir lagern elektropolierte Edelstahlrohre. Können die Regalarme die Oberfläche beschädigen?**
Nein. Während die Standardarme aus Baustahl bestehen, bieten wir optionale UHMW (Ultrahochmolekulares Polyethylen)-Einlagen oder Gummistreifen auf den Kragarmen an. Dies schafft eine weiche, nicht scheuernde Barriere, die empfindliche Oberflächengüten (Ra) während der Lagerung vor Kratzern schützt.

**F2: Wie handhabt dieses System 20ft (6 Meter) lange flexible Rohre?**
Für lange, halbflexible Materialien wie Rohre mit kleinem Durchmesser oder Kunststoffrohre fügen wir zusätzliche Stützen hinzu, um den Abstand zwischen den Armen zu verringern. Dies verhindert ein Durchhängen oder Verbiegen des Materials. Wir können das Regal mit 3, 4 oder sogar 5 Stützen konfigurieren, abhängig von den Durchbiegungseigenschaften Ihres spezifischen Materials.

**F3: Ist das elektrische System notwendig oder reicht die manuelle Kurbel aus?**
Für Lasten unter 6.600 lbs pro Ebene ist das manuelle Kurbeisystem dank hochwertiger Getriebe und Lager überraschend mühelos – eine Person kann es leicht bedienen. Für extrem häufigen Zugriff (z. B. Beschickung einer Laserschneidemaschine 20 Mal pro Schicht) oder extrem schwere Lasten wird jedoch das elektrische roll-out cantilever System empfohlen, um die Ermüdung des Bedieners zu verringern und die Zykluszeiten zu beschleunigen.

**F4: Können wir kurze Abschnitte und lange Stangen im selben Regal lagern?**
Ja. Das System ist modular. Sie können Stahldecks oder Metallablagen auf bestimmten Armenebenen installieren, um ein festes Regalboden zu schaffen. Dies ermöglicht es Ihnen, kürzere „Reststücke“ oder Verschnitte zusammen mit 20ft langen Stangen in voller Länge zu lagern und so Ihren Schrott organisiert und nutzbar zu halten.

**F5: Welche Anforderungen werden an den Boden für die Installation gestellt?**
Da diese Regale hochdichte Lasten auf kleiner Grundfläche lagern, ist in der Regel ein Stahlbetonboden erforderlich. Wir stellen spezifische Punktlastberechnungen basierend auf dem Gewicht Ihres eingelagerten Bestands zur Verfügung. Die Stützen werden mit hochbelastbaren Spreizdübeln verankert, und das System benötigt häufig Ausgleichsunterlegscheiben, um einen reibungslosen Betrieb der Ausziehmechanik zu gewährleisten.
