Vermeiden Sie Kratzer an Ihren hochwertigen 316L-Edelstahlrohren bei der Entnahme. Eliminieren Sie den „Suchprozess“, der Ihre Laserschneider und Sägen blockiert. Unser Teleskop-Auslegerregal Systeme gewinnen 50% Ihrer Stellfläche zurück, während Ihr Brückenkran auf 100% Ihres Bestands zugreifen kann, ohne ein einziges störendes Bündel bewegen zu müssen.
Die versteckten Kosten der „Bodenlagerung“ in der Sanitärrohrherstellung
Für ein Stahl-Service-Center oder einen Hersteller von Hygiene-Komponenten (wie GHWA) ist die Integrität Ihres Rohmaterials Ihr Ruf. Wenn Sie mit hochreinen Edelstahlrohren und polierten Stangen für die Molkerei-, Pharma- oder Halbleiterindustrie arbeiten, ist die Oberflächengüte (Ra-Wert) alles.
Die traditionelle Methode der Bodenlagerung oder die Verwendung statischer Kragarmregale zwingt Ihre Bediener in einen gefährlichen und ineffizienten Kreislauf. Um die spezifische Schmelznummer oder den benötigten Durchmesser für einen Eilauftrag zu erreichen, müssen sie oft mit einem Gabelstapler drei oder vier obere Bündel umschichten. In der Branche nennen wir das „Sekundärhandling“. Jedes Mal, wenn ein Bündel bewegt wird, riskieren Sie Kratzer, Dellen und Verunreinigungen.
Darüber hinaus erfordern statische Regale breite Gänge – oft 12 bis 15 Fuß –, damit ein Schwerlaststapler lange Lasten manövrieren kann. In einer Produktionsanlage, in der Quadratmeter direkt in Produktionskapazität umgerechnet werden, sind diese leeren Gänge im Wesentlichen „totes Geld“.
Die Logik: Wie Regale mit Null-Gangbreite funktionieren
Das Konzept hinter Null-Gangplatz-Auslegerregalsystem ist einfach, aber transformativ. Anstatt dass ein Gabelstapler in in die Regalstruktur fährt, kommt die Regalstruktur zu Ihnen. Ihnen.
Diese Systeme nutzen einen Auskurbel- oder elektrischen Ausfahrmechanismus. Jede Ebene fungiert als unabhängige Schublade, die zu 100% aus der Regalsäule ausgefahren werden kann. Da das Material offen präsentiert wird, benötigen Sie keine großen Wendekreise mehr für Gabelstapler. Sie können Regale näher zusammenstellen oder direkt neben Ihren Sägen und CNC-Maschinen platzieren, wodurch sich Ihr Lagerfußabdruck um bis zu 50% verkleinert.

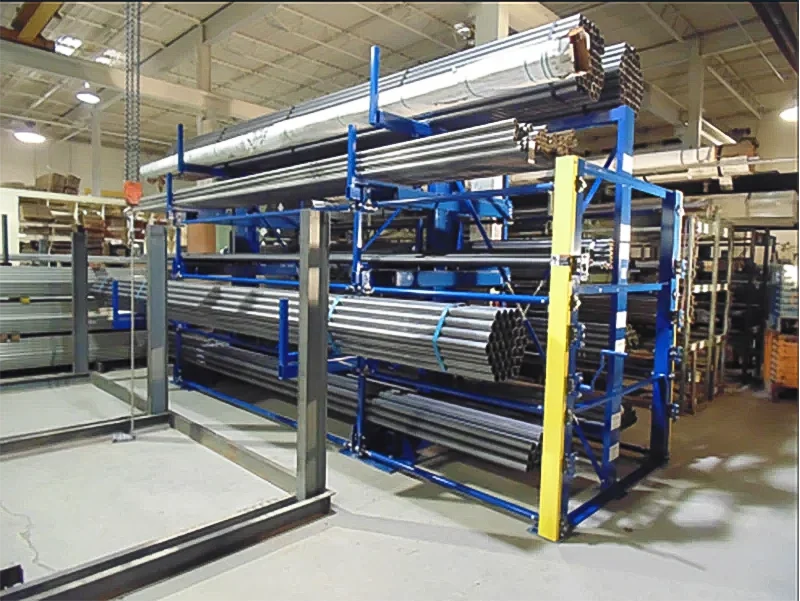

Abbildung 1: Maximierung der vertikalen Dichte bei Minimierung des Bodenfußabdrucks.
Erschließung der Brückenkranzugänglichkeit
Die bedeutendste betriebliche Veränderung für Handhaber schwerer Rohre und Leitungen ist der Wechsel vom Gabelstapler zum Kran. Gabelstapler sind berüchtigt für tote Winkel und das Risiko des „Aufspießens“ beim Handhaben langer Bündel. Durch die Verwendung von Überkranzugängliche Regaleeliminieren Sie diese Risiken.
Sobald die Schublade ausgefahren ist, kann Ihr Hallenbrückenkran oder Vakuumheber direkt auf die Last abgesenkt werden. Dies ermöglicht:
- Null Schaden: Keine Gabelzinken, die an den polierten Stahloberflächen kratzen.
- Präzision: Sanftes Ablegen der Bündel auf den Sägenvorschubtischen.
- Geschwindigkeit: Ein einzelner Bediener kann ein 3-Tonnen-Bündel mit 6-Meter-Rohren in weniger als 3 Minuten entnehmen.
Abbildung 2: Schwere, elektrische Schubladen für die Kranbeladung ausgefahren.
Technische Spezifikationen für Schwermetallanwendungen
Unsere Regale sind speziell für die sichere Lagerung schwerer Rohre und Hohlkörperkonstruiert. Im Gegensatz zu leichten Regalen sind dies Stahlbau-Schwergewichte, die für massive Lasten ohne Durchbiegung ausgelegt sind.
| Merkmal | Spezifikation | Vorteil für Stahl-Service-Center |
|---|---|---|
| Ladekapazität | Bis zu 6.600 lbs (3.000 kg) pro Arm/Schublade | Handhabt problemlos dichte Bündel aus massivem Edelstahlstangenmaterial. |
| Extension | 100% Vollauszug | Vollständiger Zugriff auf die Rückseite des Bündels; kein toter Bestand. |
| Länge | Anpassbar (20 ft / 6 m Standard) | Passt perfekt zu Standard-Walzlängen von Rohren. |
| Betrieb | Manuelle Kurbel oder Elektromotor | Ergonomischer Betrieb unabhängig vom Lastgewicht. |
Abbildung 3: Hochübersetzte Getriebe ermöglichen es einem einzelnen Bediener, Tonnen mit einer Hand zu bewegen.
Installation: Für den Fabrikboden konzipiert
Die Implementierung eines neuen Lagersystems sollte Ihre Produktionslinie nicht für Wochen lahmlegen. Unser modulares Design ermöglicht eine schnelle Inbetriebnahme. Die Einheiten kommen weitgehend vormontiert an. Der kritische Schritt ist die Verankerung der schweren H-Träger-Basen in Ihrem Betonboden, um die erheblichen Momentbelastungen bei voll ausgefahrenen Schubladen aufzunehmen.
Abbildung 4: Sichere Bodenverankerung ist entscheidend für die Stabilität beim Ausfahren.
Zusammenfassung des Nutzens für Edelstahlspezialisten
By switching to a roll-out cantilever System kaufen Sie nicht nur ein Regal; Sie verbessern Ihren Arbeitsablauf. Sie wechseln von einer „Such- und Pick“-Entnahmemethode zu einem optimierten FIFO-Prozess (First-In-First-Out), der Ihr teures Inventar schützt und Stellfläche für umsatzstärkere Maschinen freigibt.
Häufig gestellte Fragen
F1: Können wir empfindliche polierte Edelstahlrohre lagern, ohne sie zu zerkratzen?
Ja. Im Gegensatz zu Schieberegalen, bei denen Metall auf Metall reibt, heben unsere Arme an und rollen aus. Darüber hinaus können wir die Kragarme mit UHMW (Kunststoff)-Einlagen oder Gummistreifen ausstatten, um sicherzustellen, dass Ihre Rohre mit hoher Oberflächengüte niemals blanken Kohlenstoffstahl berühren.
F2: Wir verwenden 20-Fuß (6 Meter) langes Rohmaterial. Kann dieses Regal diese Länge handhaben?
Absolut. Dies ist die Standardanwendung für unsere Regale. Wir konfigurieren die Anzahl der Säulen (normalerweise 3 bis 4), um die gesamte Rohrlänge zu stützen und ein Durchhängen oder Verbiegen zu verhindern, das Präzisionsrohre dauerhaft verformen könnte.
F3: Wie viel Gangbreite spare ich tatsächlich?
In einem traditionellen Aufbau benötigen Sie einen 12-14 ft breiten Gang, damit ein Langgutstapler um 90 Grad drehen kann. Mit unseren Kragarmregalen mit Null-Gangbreite benötigen Sie nur genug Platz für eine Person zum Gehen (ca. 3-4 ft) oder für das Ausfahren der Schublade. Wenn Sie einen Brückenkran verwenden, ist der „Gang“ effektiv null.
F4: Benötige ich eine Stromversorgung für diese Regale?
Nur, wenn Sie das elektrische Modell wählen. Das manuelle ausfahrbare Auslegerregal verwendet ein mechanisches Getriebeuntersetzungssystem, das es einem Bediener ermöglicht, über 6.000 lbs mit sehr geringem körperlichem Aufwand zu bewegen, ohne dass Strom benötigt wird.
F5: Kann dieses System schwere massive Stangen, nicht nur Hohlrohre, handhaben?
Ja. Die Stahlbaukonstruktion ist für hochdichte Lasten ausgelegt. Wir dimensionieren die Tragfähigkeit der Arme speziell für das Gewicht von Bündeln aus massivem Edelstahl oder Werkzeugstahl.
