Glass Tempering Batch Rack

Stoppen Sie Engpässe in Ihrem Vorspannofen.

In der Hochdurchsatz-Glasverarbeitung treten 60 % der Handhabungsschäden beim Übergang vom Schneidetisch zum Ofen auf. Zerkratzte Low-E-Beschichtungen, Kantenausbrüche an schweren Verbundgläsern und eine ungeordnete Sequenzierung beeinträchtigen Ihre Ausbeute. Sie benötigen eine dedizierte WIP-Lösung, die Ihre Chargen sofort sortiert, schützt und mobilisiert.

Sprechen Sie mit einem Experten

Warum der „Batch“-Ansatz beim Glasvorspannen wichtig ist

Wenn Sie eine kontinuierliche Vorspannlinie oder eine Anlage zur Herstellung von Isoliergläsern (IGU) mit hohem Volumen betreiben, wissen Sie, dass statische Lagerung (wie herkömmliche A-Rahmen) die Effizienz in der Produktion beeinträchtigt. Der Vorspannglas-Chargenregale, in der Branche bekannt als Harfen-Glasregal, ist nicht für die langfristige Lagerung im Lager konzipiert. Es ist ein dynamisches Prozesswerkzeug, das Ihren Schneidplan mit Ihrem Ofenrezept synchronisieren soll.

Im Gegensatz zur Stapellagerung, bei der Glas auf Glas trifft, isoliert ein Chargengestell jede einzelne Scheibe. Diese Isolierung ist entscheidend bei der Handhabung empfindlicher Soft-Coat-Low-E-Gläser oder der Vorbereitung von „gepaarten“ Scheiben für die IGU-Montagelinie. Es verwandelt Ihre Materialhandhabung von einem chaotischen Haufen in einen sequenzierten, mobilen Produktionsfluss.

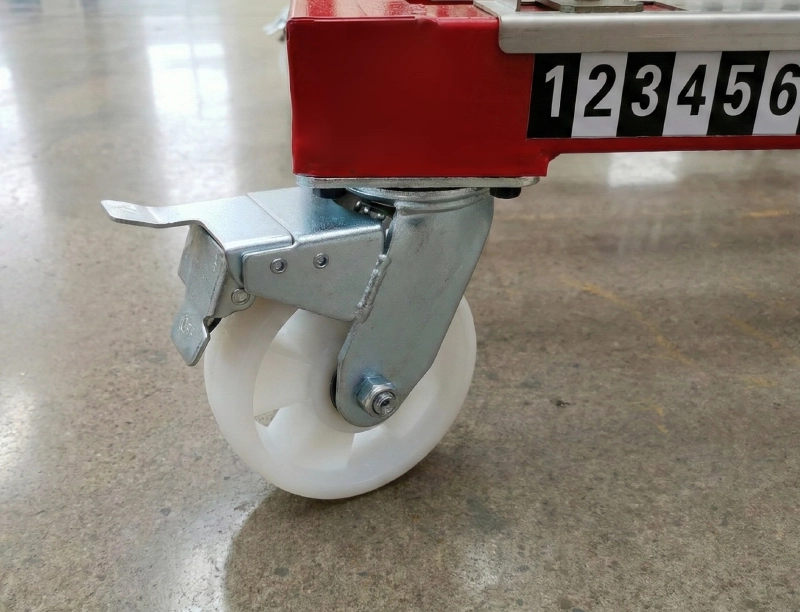

Numbered slots on Glass Tempering Batch Rack for sequencing

Nummerierte Schlitze ermöglichen eine präzise Chargensequenzierung, die mit der Ofensoftware kompatibel ist.

Beseitigung von „Glas-auf-Glas“-Defekten

Der Hauptfeind in der Glasverarbeitung ist Oberflächenschaden. Wenn Bediener rohe Glasscheiben auf einem Standardwagen aneinanderlehnen, erzeugt die Reibung zwischen den Schichten Mikrokratzer, insbesondere bei Hochleistungsbeschichtungen. Darüber hinaus steigt das Risiko von „Ausbrüchen“ oder Kantenschäden beim manuellen Trennen erheblich.

Unsere Lösung nutzt ein hochdichtes System aus PVC-beschichteten StahlstäbenWie im untenstehenden Design zu sehen, verhält sich das Glas wie Saiten auf einer Harfe – es berührt nie seinen Nachbarn. Die Basis verfügt über spezielle Nylonrollen oder Gleitlager aus Polyethylen hoher Dichte (HDPE).

Dieses Design ermöglicht es Ihren Bedienern, schwere 12-mm- oder 19-mm-Scheiben mit minimalem körperlichem Aufwand in das Gestell zu schieben. Die Rollen absorbieren die kinetische Energie beim Beladen und verhindern Kantenausbrüche an der Unterkante – ein häufiges Problem bei statischen Holz- oder Stahlbasen.

PVC coated rods preventing glass surface damage

Die PVC-Ummantelung gewährleistet null Metall-zu-Glas-Kontakt und schützt Low-E-Oberflächen.

Lösung der Instabilität bei „Sondergrößen“

Verarbeiter haben oft Schwierigkeiten, schmale, hohe Glasteile (wie Seitenfenster oder Oberlichter) während des Transports zum Ofen zu stabilisieren. Auf einem Standard-L-Bock oder A-Rahmen haben diese Teile keinen ausreichenden Neigungswinkel und können leicht nach vorne kippen, wenn der Gabelstapler oder Wagen über eine Bodenfuge fährt.

Der Vorspannglas-Chargenregale löst dies durch seine strukturelle Geometrie. Die vertikalen Schlitze bieten unabhängig vom Glas-Seitenverhältnis eine vollständige Höhenunterstützung. Ob Sie eine 2000 mm x 2000 mm große Scheibe oder einen schmalen 300 mm-Streifen verarbeiten, die Harfenspanner und Bodenverriegelungen halten die Last während des internen Transports vollständig statisch.

Angebot für kundenspezifische Chargengestelle anfordern

Technische Daten: Für den Fertigungsboden gebaut

Wir verwenden keinen Leichtbaustahl. Diese Gestelle sind so konstruiert, dass sie der täglichen Beanspruchung in einer geschäftigen Glasfabrik standhalten. Die Struktur besteht aus Q235A-Kohlenstoffstahl, der unter Volllast Steifigkeit gewährleistet.

Entscheidend für internationale Käufer: Unser Design verfügt über eine Zerlegbare (geschraubte) MontageWie unten dargestellt, kann das Gestell in ein flaches Paket zerlegt werden. Dadurch können wir große Mengen in einen Container packen, was Ihre Landedkosten pro Einheit im Vergleich zu vollständig geschweißten, vormontierten Alternativen drastisch senkt.

Wichtige Spezifikationsaufschlüsselung

Merkmal	Standard-Spezifikation	Vorteil für Verarbeiter
Basismaterial	Q235A-Kohlenstoffstahl + Nylonrollen	Trägt schwere statische Lasten; Rollen verhindern Quetschungen der Unterkante.
Schlitzabstand	Anpassbar (Standard 10 mm – 20 mm)	Passt sich verschiedenen Glasdicken von 4 mm Floatglas bis 19 mm Verbundglas an.
Mobilität	Schwere Polyurethan-Rollen (2 fest, 2 schwenkbar mit Bremse)	Leichte Manövrierbarkeit durch einen einzelnen Bediener zwischen CNC und Ofen.
Sicherheitsmechanismus	Fußbetätigtes Hebe-/Verriegelungssystem	Verankert das Gestell fest beim Be- und Entladen, um Wegrollunfälle zu verhindern.

Exploded view of Glass Tempering Batch Rack showing knock-down structure

Die zerlegbare Montage reduziert das Versandvolumen, ohne die strukturelle Integrität zu beeinträchtigen.

Optimierung des IGU-"Paarungs"-Prozesses

Für Hersteller von Isolierglaseinheiten (IGU) ist die „Paarung“ oder „Zusammenführung“ von Glasscheiben ein kritischer Engpass. Sie benötigen die innere und äußere Scheibe, die gleichzeitig an der Montagelinie ankommen. Mit einem nummerierten Harfen-Glasregalkönnen Bediener das Glas genau sequenzieren: Schlitz 1 (Außen), Schlitz 2 (Innen), Schlitz 3 (Außen), Schlitz 4 (Innen).

Dieses visuelle Managementsystem beseitigt Verwirrung, reduziert die Suchzeit um bis zu 30 % und stellt sicher, dass die Wasch- und Presslinien ohne Unterbrechung laufen.

Häufig gestellte Fragen (FAQ)

1. Can this rack handle heavy laminated glass sheets?
Ja. Unsere Schwerlastmodelle sind mit verstärkten Q235A-Stahlbasen und industriellen Nylonrollen konstruiert, um speziell das Gewicht von Verbundglas zu tragen. Bitte geben Sie Ihre maximalen Lastanforderungen (z. B. 3000 lbs) bei der Bestellung an.

Zerkratzen die Trennwände weich beschichtetes Low-E-Glas?
Nein. Die vertikalen Trennwände sind mit einer langlebigen PVC-Ummantelung umhüllt (und enthalten oft einen Stahlkern für Festigkeit). Das PVC bietet eine weiche, nicht scheuernde Barriere, die empfindliche Beschichtungen wie Low-E oder Antireflexschichten schützt.

Kann ich die Schlitzbreite für dickeres Glas anpassen?
Absolut. Während Standard-Harfengestelle für Einzelscheiben (4 mm–12 mm) optimiert sind, können wir kundenspezifische Abstände herstellen, um dickes Verbundglas (z. B. SGP-Zwischenlagen) oder sogar kugelsicheres Glas aufzunehmen.

Wie wirkt sich das „zerlegbare“ Design auf die Stabilität aus?
Es beeinträchtigt die Stabilität nicht. Wir verwenden hochfeste Industriebolzen und präzise lasergeschnittene Verbindungen. Nach Montage und Anzug gemäß Spezifikation entspricht die Steifigkeit der eines vollständig geschweißten Rahmens, mit dem zusätzlichen Vorteil austauschbarer Teile bei Beschädigung.

Ist das Gestell für Hochtemperaturumgebungen in der Nähe des Ofens geeignet?
Ja. Die Pulverbeschichtung und die Stahlkonstruktion sind hitzebeständig. Das Gestell ist jedoch für den Transport von Glas to und von zu den Be- und Entladetischen konzipiert, nicht für den Einsatz inside im Vorspannofen selbst.
