Hochdichte Lagergestelle für Floatglasscheiben

Fressen Ihre „toten Flächen“ Ihre Margen auf? In der Floatglasindustrie ist Quadratmeterfläche Währung. Traditionelle A-Rahmen und Holzkisten dominieren Ihren Boden, selbst wenn sie leer sind, und behindern Ihren Arbeitsablauf. Unsere Hochdichte Lagergestelle für Floatglasscheiben nutzen ein revolutionäres L-förmiges Nesting-Design, das das Volumen bei Rücktransporten oder Lagerung um 70% komprimiert. Hören Sie auf, für Luft zu zahlen. Sprechen Sie mit einem Experten

Das Logistik-Paradoxon: Warum traditionelle Gestelle den Dichtetest nicht bestehen

Jeder Betriebsleiter in einer Glasveredelungsanlage kennt das Prozedere: Sie versenden 10 LKW-Ladungen Isolierglaseinheiten (IGU) oder rohe Floatglasplatten an einen Glasereibetrieb. Nach der Montage bleibt ein Berg leerer A-Rahmen zurück. Diese leeren Gestelle beanspruchen auf dem Rückweg exakt dieselbe Stellfläche wie beim Hinweg. Sie zahlen effektiv volle Fracht für „Geisterfracht“.

Darüber hinaus erzeugen statische Holzkisten oder nicht stapelbare Gestelle im Lager ein starres, ineffizientes Layout. Sie können Ihre linienseitige Lagerung nicht an schwankende Lagerbestände von ESG- oder Verbundglas anpassen.

Abbildung 1: Leere L-Gestelle, die sich effizient wie Einkaufswagen ineinander verschachteln und wertvolle Lagerfläche zurückgewinnen.

Die „Nesting“-Lösung: 70% Volumenkompression

Das entscheidende Merkmal unseres Hochdichte Lagergestelle für Floatglasscheiben (oft als „Grack“ oder L-Buck bezeichnet) ist die geometrische Verschachtelungsfähigkeit. Im Gegensatz zu A-Rahmen, die zur Platzersparnis zerlegt werden müssen, ermöglicht unser L-förmiges Design, dass leere Gestelle ineinander gleiten.

• Logistikeffizienz: Sie können bis zu 7 leere Gestelle auf dem Platz von 2 vollen stapeln.
• Container Optimization: Für internationale Distributoren können wir bis zu 98-112 Einheiten in einem einzigen 40HQ-Container mit invertierter Stapeltechnik unterbringen.
• Bodenmanagement: Wenn die Produktion langsamer wird oder bestimmte Glasgrößen nicht vorrätig sind, können die leeren Gestelle verschachtelt und in eine Ecke geschoben werden, wodurch Ihre Gabelstaplergassen sofort verbreitert werden.

Verhinderung des „Millionen-Dollar-Geräuschs“: Bruch eliminieren

Hohe Dichte bedeutet nichts, wenn das Glas absplittert oder bricht. Das erschreckendste Geräusch in einer Glasfabrik ist das „Plopp“ einer explodierenden ESG-Scheibe oder das Knirschen einer rohen Floatglaskante. Der Übeltäter ist fast immer Metall-auf-Glas-Kontakt verursacht durch abgenutzten Schutz.

Billige Gestelle verwenden Gummistreifen, die auf den Stahl geklebt werden. Nach einigen Wochen der Einwirkung von Schneidflüssigkeiten, Hitze und der reinen Scherkraft beim Laden schwerer Glaspakete versagt der Kleber. Der Gummi rutscht ab, und Ihr Glas liegt direkt auf dem Stahlträger.

Abbildung 2: Stahlkern-Gummiprofil, mechanisch mit Schrauben befestigt, um ein Lösen unter schwerer Last zu verhindern.

Der Stahlkern-Gummi-Standard

Wir verwenden keinen Kleber. Unser Glastransportregal Systeme verwenden eine Stahlkern-EPDM-Gummiprofil.

• Mechanische Befestigung: Das Profil wird mit selbstschneidenden Schrauben durch den inneren Stahlkern am Gestellrahmen verankert. Es kann sich nicht ablösen.
• Kantenschutz: Die spezifische Härte (Shore A 70-80) absorbiert den Stoß, wenn ein Kran ein 3.000 lb schweres Paket Floatglas absenkt, und verhindert so die Mikrorisse, die später zu katastrophalem Versagen führen.
• Kein „Ghosting“: Die Gummimischung ist so formuliert, dass sie nicht abfärbt, und gewährleistet, dass Ihre hochwertigen Low-E-Beschichtungen makellos bleiben.

Gebaut für die Strapazen des Stein- und Glaslagers

Ob Sie Standard-Floatglasplatten von 96″ x 130″ oder kundenspezifische schwere IGU-Paneele handhaben, strukturelle Steifigkeit ist nicht verhandelbar. Ein Gestell, das sich beim Gabelstaplertransport durchbiegt, ist ein Gestell, das Glas bricht.

Wir verwenden Q235 Carbon Steel (entspricht ASTM A36) mit einem vollständigen Nahtschweißverfahren. Wir „heften“ kritische Verbindungen nicht nur. Die Haupttragpfosten sind typischerweise 50x50mm oder 60x60mm Vierkantrohre mit einer Wandstärke von 2,5mm bis 3,0mm.

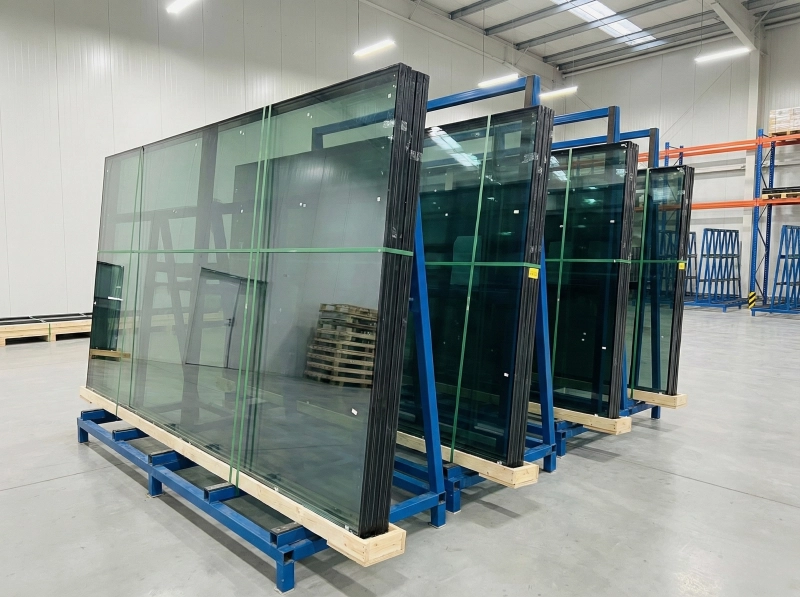

Abbildung 3: Schwerlastkonstruktion, die massive Glaspakete trägt, beschichtet in RAL 5010 für Korrosionsbeständigkeit.

Diese Schwerlasttechnik ermöglicht eine sichere Arbeitslast (SWL) von 1,5 bis 4 Tonnen je nach Modell. Darüber hinaus ist die Basis mit einem spezifischen Neigungswinkel von 3-5° konstruiert. Diese geometrische Verriegelung nutzt die Schwerkraft, um die Scheiben stabil gegen die Rückwand zu halten, und eliminiert das Risiko, dass Scheiben bei plötzlichem Gabelstaplerbremsen nach vorne kippen.

Häufig gestellte Fragen (FAQ)

F: Können diese Gestelle „Jumbo“-Format-Floatglasplatten handhaben?

A: Ja. Während unser Standard-L-Gestell für die Containerbeladung (1600mm Länge) optimiert ist, fertigen wir kundenspezifische „Jumbo“-Gestelle (bis zu 2032mm x 1220mm Basis) speziell für große Architekturgläser und Wandpaneele.

F: Wie verhindern Sie, dass die Gestelle bei Beladung umkippen?

A: Stabilität wird durch ein berechnetes Basis-zu-Höhe-Verhältnis und einen Neigungswinkel von 3-5 Grad erreicht. Für einseitige L-Gestelle integrieren wir außerdem schwere Rückgewichte (Balance-Blöcke), um sicherzustellen, dass der Schwerpunkt auch bei hohen Lasten sicher bleibt.

F: Sind diese Gestelle mit Brückenkranen kompatibel?

A: Absolut. Alle unsere Gestelle sind standardmäßig mit verstärkten „Kranösen“ oder Hebeösen am oberen Träger ausgestattet, die ein sicheres 4-Punkt-Heben über Brückenkrane oder Hebezeuge in der Fabrik ermöglichen.

F: Wie ist die Lebensdauer des Gummischutzes?

A: Da wir schraubbefestigten Stahlkern-Gummi verwenden, hält dieser bei schwerer industrieller Nutzung typischerweise 3-5 Jahre. Wenn ein Abschnitt durch eine Glasscherbe beschädigt wird, kann er einfach abgeschraubt und ersetzt werden, ohne das gesamte Gestell zu verschrotten.

F: Bieten Sie feuerverzinkte Optionen für die Außenlagerung an?

A: Ja. Für Glas- oder Steinlager, die im Freien gelagert werden, empfehlen wir Feuerverzinkung anstelle von Pulverbeschichtung. Dies erzeugt eine metallurgische Bindung, die auch in feuchten Klimazonen über 10+ Jahre Rost verhindert.
