Mehrweg-Glastransportregale für die Logistik

Stoppen Sie, „Luft“ in Ihrer Retourenlogistik zu versenden Im Glasvertriebsgeschäft wird der Gewinn nicht nur beim Verkauf erzielt – er wird beim Transport gespart. Wenn Sie immer noch Einweg-Holzkisten verwenden, die durch Entsorgungsgebühren Geld verschwenden, oder starre A-Rahmen, deren leerer Rücktransport ein Vermögen kostet, verlieren Sie Marge. Unsere Mehrweg-Glastransportgestelle nutzen ein intelligentes L-förmiges Nesting-Design, um 7 leere Gestelle auf den Platz eines einzigen zu komprimieren, wodurch Ihre Reverse-Logistics-Kosten drastisch gesenkt werden, während hochwertiges beschichtetes Glas und Isoliergläser vor Kantenabplatzern geschützt werden. Sprechen Sie mit einem Experten

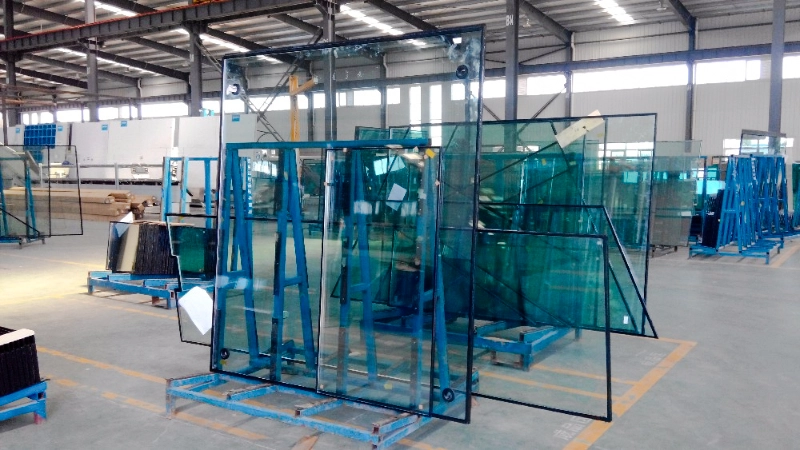

Für Glasverarbeiter und Verglasungsunternehmen ist die Lieferkette ein Schlachtfeld gegen Vibrationen und Stöße. Ob Sie Jumbo-Floatglasplatten vom Hersteller transportieren oder fertige Isoliergläser (IGUs) zu einer gewerblichen Baustelle liefern – der von Ihnen gewählte Träger bestimmt Ihre Bruchrate. Ein Mehrweg-Glastransportgestell (oft als „Grack“ oder L-Bock bezeichnet) ist nicht nur ein Lagermittel; es ist ein kalkulierter Logistik-Asset, das entwickelt wurde, um die spezifischen Reibungspunkte der Glasindustrie zu lösen: Minimierung des Transportvolumens und Vermeidung von Metall-auf-Glas-Kontakt.

Die Wirtschaftlichkeit des Nestings: Lösung des „Deadhead“-Rücktransports

Die primäre Ineffizienz in der traditionellen Glaslogistik ist die Rückfahrt. Sobald ein A-Rahmen in der Glaserwerkstatt oder auf der Baustelle entladen ist, wird er zu einer sperrigen, mit Luft gefüllten Last. Sie zahlen am Ende volle Frachttarife, um leeren Stahl zurück zu Ihrer Einrichtung zu transportieren.

Das L-förmige Design ändert diese Gleichung grundlegend. Durch die Nutzung einer asymmetrischen 90°-Vertikalstütze mit einer berechneten geometrischen Basisöffnung können diese Gestelle im leeren Zustand ineinandergeschoben werden – ähnlich wie Einkaufswagen.

Abbildung 1: Leere Mehrweggestelle ineinandergeschoben, wodurch das Volumen um 70% für kosteneffiziente Reverse Logistics reduziert wird.

Die realen Auswirkungen: In einem Standard-40HQ-Container oder auf einem 53′-Flachbett können Sie bis zu 112 leere ineinandergeschobene Gestelle stapeln. Diese hohe Dichte reduziert die Stückkosten für den Rücktransport um über 60% im Vergleich zu nicht stapelbaren A-Rahmen. Für einen Händler, der Glas von einem Fertigungswerk zu regionalen Niederlassungen sendet, amortisiert sich allein diese Funktion oft innerhalb des ersten Rotationsjahres.

Null-Toleranz für Kantenschäden: Das Stahlkern-Gummisystem

In der Glasindustrie ist ein Span an der Kante eine Zeitbombe für einen späteren thermischen Spannungsbruch. Viele Standardgestelle verlassen sich auf auf den Stahl geklebte Gummistreifen. In der Hitze eines Lagers oder bei Vibrationen eines Lkw versagt der Klebstoff. Das Gummi löst sich ab, was zu katastrophalem Metall-auf-Glas-Kontakt führt.

Unser glass transport racks eliminieren diese Fehlerart. Wir verwenden ein Stahlkern-EPDM-Gummi-ProfilDies ist nicht nur ein Polster; es ist ein Verbundmaterial, bei dem eine Stahlplatte im Gummi vulkanisiert ist.

Abbildung 2: Das mechanisch mit Schrauben befestigte Stahlkern-Gummi-Profil stellt sicher, dass die Schutzschicht unter schweren Glaslasten niemals delaminiert.

Wir befestigen diese Profile mit selbstschneidenden Schrauben direkt am Q235-Stahlrahmen. Selbst beim Laden von schwerem Verbundglas oder scharfkantigen rohen Floatglasplatten kann sich das Gummi nicht verschieben, ablösen oder durchgeschnitten werden. Diese mechanische Fixierung ist entscheidend für den Schutz von weich beschichtetem Low-E-Glas, bei dem selbst geringe Reibung die Beschichtungsqualität beeinträchtigen kann.

Konstruiert für multimodale Handhabung: Kran- und Gabelstaplerkompatibilität

Ein Gestell muss die Reise vom Fabrikboden bis zum unwegsamen Gelände einer Baustelle überstehen. Steifigkeit ist nicht verhandelbar. Wenn sich ein Gestell während eines Kranhubs verwindet, wird das Drehmoment direkt auf die Glasscheiben übertragen, was sofortigen Bruch verursacht.

Wir konstruieren unsere Gestelle mit durchgehender Nahtschweißung (nie Punktschweißung) auf Q235-Kohlenstoffstahl-Vierkantrohren (50x50mm oder 60x60mm). Für die Handhabung integrieren wir:

• Verstärkte Gabelstaplerkanäle: 100x50mm Rechteckrohre an der Basis ermöglichen eine sichere 4-Wege-Einfahrt und verhindern, dass Gabelzinken die Gestellstruktur beschädigen.
• Crane Lifting Lugs: Vier geschweißte Anschlagpunkte an der Oberseite gewährleisten einen ausgewogenen vertikalen Hub, der für das Beladen von Open-Top-Containern oder das Heben in obere Stockwerke auf einer Baustelle unerlässlich ist.

Abbildung 3: Schwere Hubbolzen ermöglichen sichere Kranoperationen und verhindern Gestellverdrehung während des vertikalen Transports.

Sicherung der Ladung: Die 4-Grad-Sicherheitsneigung

Die vertikale Lagerung ist die einzig sichere Art, Flachglas zu transportieren, aber reine Vertikalität birgt Kippgefahr. Unsere Gestelle verfügen über eine präzise 3-5 degree inclineDieser leichte Winkel nutzt die Schwerkraft, um die Glasscheiben natürlich gegen den hinteren Rahmen lehnen zu lassen, ohne übermäßige seitliche Spannung auf den äußeren Scheiben zu erzeugen.

Für den Transport wird das Glas mit integrierten Ratschengurten gesichert, die an geschweißten Ankerhaken befestigt sind. Dieses System verhindert „Glasgeklapper“ – die Vibration, die während des Lkw-Transports Mikrorisse verursacht.

Abbildung 4: Mit Ratschengurten auf einer 4-Grad-Neigung gesichertes Glas, bereit für den sicheren Transport ohne Klappern oder Bewegung.

Technische FAQ: Glaslogistik-Operationen

F1: Können diese Gestelle gemischte Ladungen mit unterschiedlichen Glasgrößen aufnehmen?
Ja. Das L-förmige Design mit einer durchgehenden unteren Kante ermöglicht gemischte Ladungen. Wir empfehlen jedoch, die größten Scheiben (wie Jumbo oder Split-Jumbo) hinten und kleinere Stücke (wie Fenster oder Duschkabinen) vorne zu platzieren, um einen zentrierten Schwerpunkt zu erhalten.

F2: Wie viele leere Gestelle passen in einen Standard-40HQ-Container?
Dank des Nesting-Designs passen etwa 98 bis 112 Einheiten unserer Standardgröße (1600x950x1600mm) Gestelle in einen 40HQ-Container. Dies maximiert Ihren Versandwert beim Import oder der Rückführung von Assets.

F3: Hinterlässt das Gummi Abdrücke oder verfärbt es die Glasbeschichtung?
Nein. Wir verwenden nicht abfärbendes EPDM-Gummi mit einer spezifischen Härte (Shore A 70-80). Es ist chemisch stabil und ozonbeständig, sodass es weder mit Glasbeschichtungen reagiert noch Rückstände hinterlässt, selbst in heißen, feuchten Klimazonen.

F4: Wie hoch ist die Tragfähigkeit eines Standard-L-Gestells?
Unsere Standard-Industriespezifikation ist für 1,5 Tonnen (3.300 lbs) bis 4 Tonnen (8.800 lbs) ausgelegt, abhängig von der gewählten Stahlrohrdicke (2,5 mm vs. 3,0 mm). Dies ist geeignet für schwere Floatglaspakete oder dichte Stapel von Isoliergläsern.

F5: Bieten Sie Feuerverzinkung für die Außenlagerung an?
Ja. Für Glaslager oder Baustellen, die Regen und salzhaltiger Luft ausgesetzt sind, empfehlen wir dringend feuerverzinkte Glasgestelle (Hot-Dip Galvanized glass racks)Diese bieten eine metallurgisch gebundene Zinkbeschichtung, die 10-20 Jahre lang vor Rost schützt und weitaus besser ist als herkömmliche Farbe.
