How Do I Stop 6 m PVC Pipes from Bending (Banana-ing) in a Stack Rack?
6 m Rohre am Bananen-Effekt hindern — Mittelstützen hinzufügen, Spannweite verkürzen

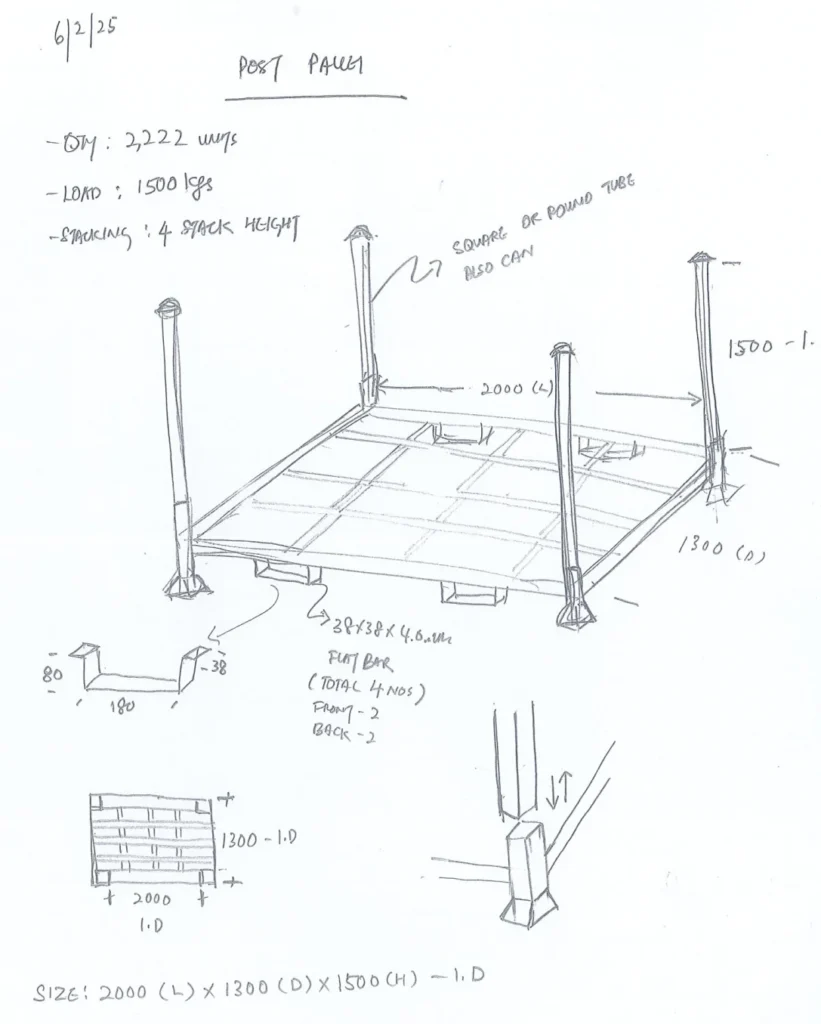

Eine zerlegbare Steckpalette mit 6 oder 8 Stützen bietet Mittelauflager entlang der Längsseite, sodass 6 m PVC-, PE- und Aluminiumprofile gerade bleiben, anstatt sich unter ihrem Eigengewicht durchzubiegen.
Lange Rohre, die auf einem einfachen Rahmen gelagert werden, biegen sich in der Mitte durch. Die Ursache ist die freie Spannweite: Bei nur Eckstützen überbrückt das Rohr die gesamte Grundlänge und biegt sich unter Eigengewicht durch — und PVC oder PE kriecht noch lange nach, nachdem die Last abgesetzt wurde. Der Derack unterbricht diese lange Spannweite mit zusätzlichen Stützen und verwandelt einen flexiblen Durchlauf in eine Reihe kurzer, steifer Felder. Der Rahmen trägt die Last; das Rohr liegt einfach gerade auf.
- 6- oder 8-Stützen-Längsseiten-Layout verkürzt die freie Spannweite und eliminiert die Durchbiegung in der Feldmitte
- 1100–1140 mm Außenbreite für zweireihige 40-ft-Containerbeladung
- Gabelstapler handhabt das gesamte Regal — keine Schrauben, keine Bodenbefestigung, keine Montage vor Ort
- Feuerverzinkter Rahmen für feuchte, Kühlhaus- und Außenbereiche
Stützenanzahl ist eine Konfiguration, kein festes Modell
Kurze / steife Elemente
4-Stützen-Basisregal
Am besten, wenn das Element kurz oder von Natur aus steif ist (z. B. Zuschnitte bis etwa 3 m oder dickwandiges Rohr). Nur Eckstützen — nicht für lange, dünne PVC-Durchläufe.
Freie Spannweite: volle Grundlänge
Verwendung: kurze / steife Elemente
6 m-Klasse
6-Stützen-Langrohrregal
Standard für 6 m PVC/PE und leichte Profile. Zwei Mittelstützen auf der Längsseite halbieren die freie Spannweite etwa. Konfiguriert nach Ihrer Rohrlänge, Außendurchmesser und Einzelgewicht.
Freie Spannweite: ~Basis ÷ 3
Verwendung: 6 m-Klasse PVC / PE / AL
8–12 m-Klasse
8-Stützen-Schwer-/Langregal
Für 8–12 m Durchläufe oder flexible, wenig steife Profile. Mehr Mittelauflager halten die Durchbiegung innerhalb der Spezifikation. Das Layout wird durch die Projekttechnik bestätigt — niemals angenommen.
Freie Spannweite: kurze Felder
Verwendung: 8–12 m / flexible Profile
Vier Gründe, warum lange Rohre aufhören, sich durchzubiegen
Kein Bananen-Effekt mehr
Mittelstützen verwandeln einen langen flexiblen Durchlauf in kurze, steife Felder. Die Trägerdurchbiegung sinkt mit der vierten Potenz der Spannweite, sodass ein 6-Stützen-Layout Rohre sichtbar gerade hält.
Kriechfest für PVC / PE
Der Rahmen trägt das Gewicht; das Rohr stützt sich nicht mehr selbst über eine Lücke. Das beseitigt die langsame, dauerhafte Durchbiegung, die PVC und PE unter Dauerlast entwickeln.
Containerbereite Breite
Eine Außenbreite von 1100–1140 mm ist der Bereich, der für zweireihige Beladung in einem 40-ft-High-Cube-Container verwendet wird. Der Gabelstapler lädt das gesamte Regal — Rohre bleiben an Ort und Stelle, kein Umschlagen.
Wiederverwendbar & rückführbar
Feuerverzinkter Q235-Rahmen hält 20+ Jahre; leere Regale nesten sich 4:1 bis 6:1, was das Rückfrachtaufkommen um 75–80% gegenüber starren Regalsystemen reduziert — siehe das nestbare Rückfrachtregal (PDP-05).
Wie wir Ihr Rohrregal konfigurieren
Rohrspezifikationen senden
Länge, Außendurchmesser, Wandstärke / Einzelgewicht und Ihr Jahresvolumen.
Wir dimensionieren das Stützenlayout
4, 6 oder 8 Stützen werden durch Spannweite und Last festgelegt. Die Technik bestätigt die freie Spannweite und Durchbiegung — kein Schätzwert.
Bauen & verzinken
Q235-Rahmen, feuerverzinkt (typischerweise >45–60 μm), abgestimmt auf Ihre Umgebung.
Liefern & stapeln
Der Gabelstapler handhabt das gesamte Regal; nesten Sie es, wenn es leer ist, für die Rückfahrt.
Langrohrregal FAQ
Warum biegen sich lange Rohre in einem normalen Regal durch?
Bei nur Endauflagern überbrückt das Rohr eine lange freie Spannweite und biegt sich unter seinem Eigengewicht durch. PVC und PE kriechen ebenfalls, sodass die Durchbiegung dauerhaft wird, anstatt zurückzufedern.
Wie verhindern 6 oder 8 Stützen dies?
Sie fügen Mittelauflager entlang der Längsseite hinzu und teilen eine lange Spannweite in kurze Felder auf. Die Trägerdurchbiegung skaliert mit der vierten Potenz der Spannweite, sodass eine Verkürzung der Spannweite die Durchbiegung drastisch reduziert.
Welche Außenbreite passt in einen Container?
Wir bauen auf 1100–1140 mm Außenbreite — der gängige Bereich für zweireihige Beladung in einem 40-ft-High-Cube-Container. Die genaue Breite wird nach Ihrem Container und Rohrlayout festgelegt.
Kann ich das Regal in einen Container laden, während die Rohre noch darauf sind?
Ja — der Gabelstapler nimmt das gesamte Regal auf und setzt es zweireihig ab. Wir bestätigen Stapelhöhe und Gewicht gegen Ihren Container und Ihre Rohrspezifikation vor dem Versand.
Ist es am Boden verschraubt?
Nein. Es ist eine zerlegbare, schraubenlose Ladeeinheit — bewegen Sie es mit den Jahreszeiten, keine Tiefbauarbeiten.
Was ist das längste Rohr, das Sie handhaben können?
Stützenanzahl und Spannweite werden pro Projekt konfiguriert; wir haben 6, 7, 8 und 12 m-Klasse-Layouts ausgeführt. Wir versprechen keine willkürliche ultralange Spannweite — senden Sie Ihre Rohrlänge und Ihr Gewicht und wir bestätigen das Layout, das es gerade hält.
