Carro de Vidrio para Procesos Intermedios

Su mesa de corte CNC es rápida. Su horno de templado es eficiente. Pero, ¿qué sucede en el medio?

Deje de depender de caballetes improvisados que causan daños en los bordes y convierten la clasificación de unidades de Vidrio Aislante (IG) en una pesadilla logística. El Carro Inter-procesos para Vidrio es el eslabón perdido en su línea de producción, diseñado para eliminar la "oscilación" de láminas de 6 mm y optimizar el proceso de emparejamiento antes del sellado.

Hable Con Un Experto

El Costo Oculto de la Transferencia Interna de Vidrio

En la industria de fabricación de vidrio, el viaje más peligroso que realiza una lámina de vidrio no es en el camión hacia la obra, sino los 15 metros entre su máquina de cantear y la lavadora. El vidrio recubierto de alto valor (Low-E) y las láminas de capa blanda son extremadamente vulnerables durante esta fase de Trabajo en Proceso (WIP).

Los operadores a menudo luchan con carros tipo A tradicionales al intentar acceder a láminas específicas para el "emparejamiento" (unión de los paneles interior y exterior para una UVI). Para llegar a la tercera lámina, deben mover las dos primeras, aumentando el riesgo de huellas dactilares, rayones en el recubrimiento o astillado de esquinas.

Fig 1. El almacenamiento de alta densidad permite la identificación visual inmediata y la clasificación de unidades de vidrio.

Por qué el Diseño de "Arpa" es Crítico para la Fabricación de UVI

El Estante de Vidrio en Arpa (o Estante en H) recibe su nombre de las cuerdas tensadas, pero su valor radica en la separaciónA diferencia de los soportes en L donde el vidrio se apoya sobre vidrio, el diseño de arpa aísla cada lámina individualmente.

• Zero Contact: Las superficies recubiertas nunca tocan otra lámina, evitando la abrasión en capas blandas.
• Clasificación Secuencial: Para líneas de producción de UVI, el vidrio debe llegar en un orden específico (ej., Lámina A + Espaciador + Lámina B). Las ranuras numeradas permiten a los operadores organizar los lotes perfectamente antes de que before lleguen a la estación de ensamblaje.
• Inspección Visual: El personal de Control de Calidad puede inspeccionar los bordes de cada lámina sin moverlas.

Diseñado para Estabilidad: Manejando la "Oscilación"

Una de las quejas más comunes que escuchamos de los gerentes de planta es el manejo de vidrio delgado (3 mm – 6 mm) o piezas altas y estrechas de "dintel". En rodillos estándar, estas piezas tienden a torcerse o deslizarse lateralmente si los rodillos no son lo suficientemente densos.

Nuestra solución utiliza una base de alta densidad de Del Desorden Estático al Flujo Dinámico: La Estación Móvil de Trabajo en Proceso emparejada con un mecanismo de pie preciso. Esto asegura que incluso tiras estrechas de vidrio mantengan tres puntos de contacto, evitando el temido "vuelco" dentro del estante.

Fig 2. Las ranuras numeradas y los rodillos de nailon de alta densidad aseguran una clasificación precisa y una carga suave.

Especificaciones Técnicas para el Piso de Fábrica

Entendemos que el espacio en el piso es un bien valioso cerca de la entrada del horno. Este carro está diseñado para ser compacto pero capaz de manejar cargas dinámicas pesadas típicas de la producción de vidrio laminado.

Detalles de Protección: Revestimiento de PVC y Ensamblaje

Las "cuerdas" del arpa son en realidad varillas de acero sólido recubiertas con un carcasa de PVCde servicio pesado. Esto proporciona la rigidez necesaria para mantener láminas laminadas pesadas en posición vertical, ofreciendo al mismo tiempo una superficie de contacto suave. No utilizamos tubos huecos que se doblan bajo tensión.

Además, enviar estantes completamente ensamblados es costoso y corre el riesgo de daños durante el tránsito. Nuestro Estante de Vidrio en Arpa presenta un ensamblaje atornillado tipo Knock-Down (KD)Esto nos permite empaquetar las unidades de forma plana, maximizando la densidad del contenedor y reduciendo sus costos de flete por unidad. Su equipo de mantenimiento puede ensamblarlos en el sitio utilizando herramientas estándar.

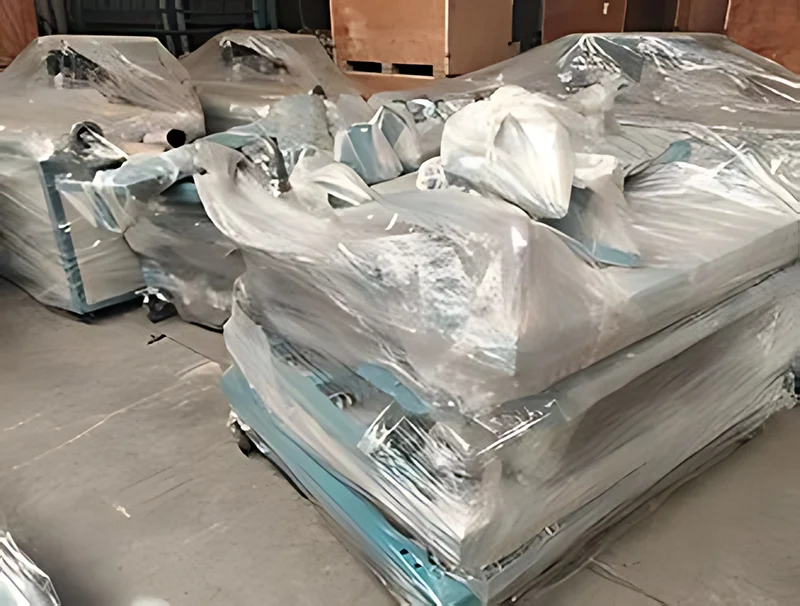

Fig 3. El diseño atornillado asegura la integridad estructural mientras reduce el volumen de envío.

Optimizando el Flujo de Trabajo

Al colocar estos carros a la salida de su mesa de corte CNC, permite que el equipo de desglose clasifique inmediatamente. El carro luego viaja a la estación de biselado o lavado. Para líneas de templado, el carro sirve como un amortiguador perfecto, manteniendo el vidrio de forma segura hasta que el lecho del horno esté listo para ese espesor o tipo específico.

Preguntas Frecuentes (Industria del Vidrio)

¿Puede este estante manejar vidrio caliente directamente del horno de templado?
Si bien el marco de acero es resistente al calor, los recubrimientos de PVC y los rodillos de nailon están diseñados para vidrio frío o tibio (pre-horno o sección de post-enfriamiento). No se recomienda colocar vidrio por encima de 80°C (176°F) directamente sobre los componentes de PVC/Nailon, ya que podría ablandar las capas protectoras.

Procesamos vidrio arquitectónico pesado de 12 mm y 19 mm. ¿Se puede personalizar el ancho de la ranura?
Sí. El espaciado estándar está optimizado para unidades de UVI (emparejamientos) o láminas estándar. Sin embargo, como fabricantes, podemos ajustar el espaciado de los divisores de PVC para acomodar vidrio laminado grueso o vidrio balístico multicapa, asegurando una carga fácil sin fricción.

¿Cómo evita el mecanismo de bloqueo de pie la rotura del vidrio?
Las ruedas estándar solo bloquean las ruedas. Nuestro mecanismo de elevación especializado accionado por pie activa un bloqueo de piso o eleva ligeramente el carro interno (según el modelo), asegurando que las láminas de vidrio se presionen firmemente contra el tope trasero y se desconecten del movimiento de rodadura, eliminando las "vibraciones" y las grietas por vibración durante el transporte.

¿Es la base compatible con vehículos guiados automatizados (AGV) en nuestra fábrica inteligente?
El modelo estándar está diseñado para empuje manual o transporte con montacargas (a través de bolsillos para montacargas). Sin embargo, podemos modificar el marco base con enganches de remolque específicos o puntos de elevación para integrarlo con su sistema AGV o tren de remolque específico.

¿Ofrecen bases "Híbridas" para formas no estándar?
Sí. Para talleres que cortan formas irregulares (triángulos para hastiales, etc.) donde los rodillos podrían no proporcionar suficiente cobertura, ofrecemos una opción de Base Completa con revestimientos ranurados de HDPE o PVB. Esto proporciona soporte continuo en la parte inferior para vidrio de forma irregular que podría caer a través de los espacios estándar de los rodillos.
