Detenga el cuello de botella en su horno de templado
El caos entre la mesa de corte CNC y la línea de IGU es donde se pierde la ganancia. Los recubrimientos Low-E rayados, los vidrios desemparejados y la manipulación manual peligrosa de láminas pesadas destruyen su eficiencia. Usted necesita una zona de amortiguación WIP dedicada que clasifique, proteja y mueva el vidrio sin roturas.
La pesadilla de la “clasificación”: por qué los bastidores A tradicionales fallan en la producción de IGU
En la fabricación de **unidades de vidrio aislante (IGU)** de alto volumen, la secuencia lo es todo. Su mesa de corte puede optimizar el rendimiento cortando tamaños diferentes, pero su robot de sellado necesita que los vidrios interior y exterior lleguen en pares perfectos.
Usar carros de bastidor A estándar o soportes L aquí es un desastre logístico. Si el vidrio que necesita para un par está enterrado detrás de otras cinco láminas, sus operarios pierden tiempo moviendo vidrio, lo que aumenta el riesgo de astillar bordes o causar rayones superficiales.

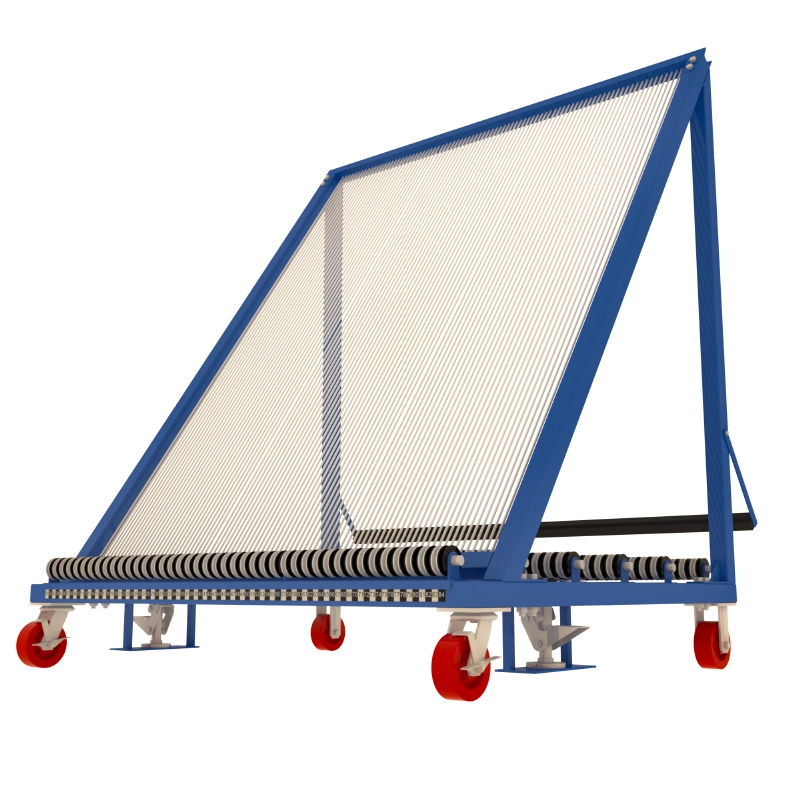

Este es el propósito de ingeniería específico del Estante de Vidrio en ArpaProporciona **almacenamiento de acceso aleatorio**.
Las ranuras numeradas y los rodillos de alta densidad permiten una secuenciación precisa de los componentes de IGU.
Al utilizar un sistema de ranuras numeradas (a menudo de 40 a 80 ranuras por bastidor), su equipo puede organizar el vidrio cortado de inmediato. Ya sea que maneje **vidrio templado**, **vidrio laminado** o espere una re-fabricación por rechazo, cada lámina es accesible sin mover otra. Transforma su piso de taller de una pila de vidrio inclinado en una biblioteca organizada de unidades listas para sellar.
Protección del Low-E de capa blanda: eliminación de “re-fabricaciones”
Para un **fabricante de vidrio personalizado**, no hay nada más doloroso que rechazar una unidad terminada por un rayón ocurrido durante la transferencia interna. El vidrio Low-E de capa blanda moderno es notoriamente sensible.
Los bastidores de acero estándar son el enemigo aquí. Nuestros bastidores de arpa utilizan un sistema de **revestimiento de PVC** sobre cables de acero de alta resistencia (las “cuerdas del arpa”). Esto proporciona una barrera no abrasiva entre cada lámina.
Además, la base no es solo un borde de acero. Utilizamos **rodillos de nylon** o bases ranuradas especializadas de polietileno de alta densidad (HDPE). Esto significa que cuando un operario desliza una lámina pesada de 1/2″ (12 mm) en el bastidor, se desliza. No se muele. Esto reduce significativamente el trauma en los bordes y los rayones por fricción, preservando la calidad óptica requerida para proyectos arquitectónicos de alta gama.
Manejo de tamaños no estándar: desde laterales hasta tamaños jumbo
Una limitación importante en muchos talleres de vidrio es el manejo de vidrio de alta relación de aspecto: laterales altos y estrechos o travesaños. En un carro estándar con rodillos de separación amplia, estas piezas a menudo se tuercen o caen por los espacios, lo que provoca roturas inmediatas.
Nuestra solución incluye **opciones de base completa** o configuraciones de rodillos de alta densidad. Al cerrar el espacio en la parte inferior, aseguramos que incluso una tira estrecha de vidrio de 6 pulgadas se asiente tan estable como un panel de 48 pulgadas. Esta versatilidad le permite usar el mismo bastidor para puertas de ducha de gran tamaño y vidrio pequeño de gabinete sin cambiar su flujo de trabajo.
Mecánica de seguridad: el bloqueo accionado por pedal
Mover 3,000 libras de vidrio por un piso de concreto de fábrica requiere control. Una lesión común en la fabricación de vidrio ocurre cuando un carro se desplaza inesperadamente mientras un operario carga una lámina pesada, lo que le hace perder el agarre.
Integramos un **mecanismo de elevación accionado por pedal** en la base de nuestros bastidores de vidrio de arpa premium.
Cuando está estacionario, el operario presiona el pedal, que activa un bloqueo de piso (o eleva ligeramente las ruedas), anclando el bastidor firmemente al suelo. Esto convierte el carro móvil en una estación estática, proporcionando una plataforma sólida para cargar desde la **mesa de corte CNC** o descargar en la **lavadora**. Una vez cargado, una liberación simple activa las ruedas de poliuretano de servicio pesado para un tránsito suave hacia la siguiente estación.
Logística: la ventaja del diseño desmontable
Para los gerentes de adquisición de equipos, los costos de envío de bastidores totalmente soldados pueden ser un factor decisivo: esencialmente está pagando por enviar aire.
Diseñamos nuestros bastidores con un **ensamblaje desmontable (atornillado)**. Este diseño de embalaje plano nos permite apilar las bases, los montantes y las cuerdas del arpa de manera densa en un contenedor.
Esto no solo ahorra en flete; facilita el movimiento hacia espacios de fábrica reducidos o áreas de almacenamiento en niveles superiores antes del ensamblaje. La construcción de acero al carbono Q235A garantiza que, una vez atornillado, la rigidez estructural sea equivalente a la de una unidad soldada.
Preguntas Frecuentes
| ¿Cuál es la capacidad de peso típica de un bastidor de arpa estándar? | La mayoría de los modelos estándar están clasificados para una carga dinámica de aproximadamente 3,300 libras (1,500 kg). Sin embargo, para vidrio laminado pesado o vidrio arquitectónico grueso, podemos reforzar la base para manejar cargas más altas. |
| ¿Pueden estos bastidores manejar vidrio de 19 mm (3/4″) de grosor? | Sí. Aunque el espaciado estándar de las ranuras suele diseñarse para vidrio de 6 mm a 12 mm (común en IGU), podemos personalizar el ancho de la ranura (el espacio entre las cuerdas de PVC) para acomodar vidrio de 19 mm o incluso vidrio balístico multi-laminado más grueso. |
| ¿Cómo evitan que las cuerdas de PVC se desgasten? | Utilizamos fundas de PVC resistentes al desgaste de grado industrial sobre un núcleo de acero. Están diseñadas para soportar años de fricción. Además, el diseño permite reemplazar fundas individuales si se cortan por cullet afilado, sin desechar todo el bastidor. |
| ¿Es el bastidor de arpa compatible con sistemas de carga automatizados? | Los bastidores de arpa estándar son herramientas de asistencia manual. Sin embargo, para líneas de IGU totalmente automatizadas con brazos robóticos, la tolerancia dimensional del bastidor (GB/T1804-m) es crítica. Podemos fabricar según especificaciones precisas para garantizar que el robot pueda localizar las ranuras con exactitud. |
| ¿Cuál es la ventaja de las ranuras numeradas? | Las tiras numeradas (generalmente 1-40 o 1-60) son esenciales para los flujos de trabajo de “emparejamiento”. El operario de la mesa de corte asigna la “Ranura 1” al vidrio exterior y la “Ranura 2” al vidrio interior. Cuando el bastidor llega a la estación de ensamblaje, el equipo sabe exactamente qué láminas coinciden sin medirlas. |
¿Necesita una Solución de Almacenamiento a Medida?
Hable directamente con nuestros ingenieros técnicos. Ofrecemos diseños estructurales gratuitos, evaluaciones de catálogos para cargas pesadas y cotizaciones de precios B2B rápidas.
