Deje de sacrificar sus márgenes por daños en los bordes y costos de envío por “aire muerto”. Para Vidrio Templado al por Mayor los distribuidores, el cuello de botella no es la producción, sino la logística de transportar láminas frágiles desde el horno hasta la obra intactas. Descubra el sistema modular diseñado para proteger las capas Low-E de recubrimiento blando y comprimir su volumen de flete de retorno en un 70%. |
El dilema del “espacio muerto” en la logística del vidrio
Si gestiona un centro de distribución de vidrio almacén o una planta de fabricación concurrida, conoce la física de la rentabilidad: el espacio en el piso es dinero. Los bastidores en A tradicionales son estables, pero ocupan mucho espacio. Una vez que el vidrio se descarga en el taller del vidriero o en la obra de construcción, queda una voluminosa huella de acero triangular que consume la capacidad de retorno de su camión.
Enviar aire metálico vacío es la forma más rápida de agotar su presupuesto logístico.
La solución radica en pasar de bastidores en A estáticos a un sistema Bastidor de Sujeción de Vidrio en Forma de L modular. A diferencia de las cajas de madera rígidas que requieren eliminación o los bastidores en A que abarrotan sus muelles de carga, nuestro diseño en forma de L cuenta con una capacidad geométrica de “anidamiento”.

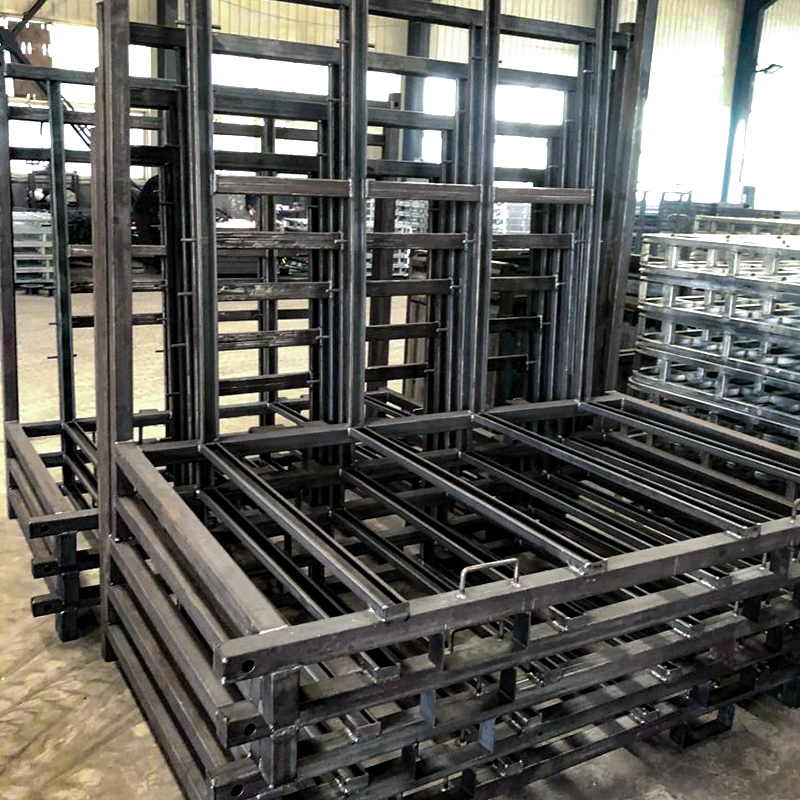

Figura 1: Bastidores vacíos anidándose como carritos de compras, recuperando un 70% del espacio en el piso.
La lógica del anidamiento (compresión 7:1)
La geometría en “L” no es solo estética; es un enfoque matemático para la reducción de volumen. Cuando están vacíos, estos bastidores se deslizan uno dentro del otro, similar a los carritos de supermercado, o se apilan invertidos.
- Antes: Un camión de plataforma estándar regresa con 20 bastidores en A vacíos.
- Después: El mismo camión regresa con más de 100 bastidores en L anidados.
Esto permite que las operaciones que manejan grandes volúmenes de Unidades de Vidrio Aislante (IGU) o láminas flotadas en bruto mantengan un sistema logístico de circuito cerrado sin la penalización de costos excesivos de flete de retorno.
Eliminación del “trauma en los bordes” y los rayones en el recubrimiento
En el negocio del vidrio, un bastidor es tan bueno como sus puntos de contacto. Los bastidores estándar a menudo usan tiras de caucho pegadas. En el calor de un verano californiano o la humedad de una planta de procesamiento, el pegamento falla. El caucho se despega, exponiendo el acero. En el momento en que una placa templada de 1/4″ golpea ese acero desnudo durante un movimiento con montacargas, se produce una astilla en forma de concha o una explosión instantánea.
We engineered the Perfil de Caucho con Núcleo de Acero para resolver este punto de falla específico.
Figura 2: Caucho con núcleo de acero fijado mecánicamente al bastidor evita el contacto metal-vidrio.
Por qué “pegado” no es una opción
Nuestro sistema de protección no depende de adhesivos. Utilizamos un perfil de caucho EPDM con un inserto de acero interno, asegurado directamente al chasis Q235 con tornillos autorroscantes. Esto garantiza:
1. Migración cero: El caucho no puede deslizarse ni amontonarse al cargar láminas jumbo pesadas.
2. Seguridad Low-E: La dureza del EPDM está calibrada (Shore A 70-80) para sujetar el vidrio sin dañar los recubrimientos blandos ni dejar residuos.
3. Absorción de impactos: El perfil absorbe las microvibraciones de las horquillas del montacargas y las suspensiones del camión, evitando las fisuras microscópicas en los bordes que provocan roturas retardadas.
Optimizado para el piso de vidrio moderno
Ya sea que esté moviendo Vidrio Templado al por Mayor paquetes o puertas de ducha personalizadas individuales, la estabilidad es primordial. El diseño del bastidor en L crea inherentemente un ángulo de inclinación de 3-5° (aproximadamente 85-87° con respecto a la base). Esto utiliza la gravedad para mantener las láminas presionadas contra el respaldo, eliminando la “vibración” que causa abrasión superficial durante el transporte.
| Característica | Benefit for Glass Fabricators |
|---|---|
| Acero al carbono Q235 (2.5 mm+) | La rigidez evita la flexión que causa “estrés en el vidrio” y roturas durante los izajes con grúa. |
| Canales para montacargas de 4 vías | Permite la carga lateral en camiones de pasillo estrecho y la maniobra en zonas de mesas de corte ajustadas. |
| Bloques de equilibrio traseros | Los contrapesos evitan el vuelco hacia adelante cuando están completamente cargados con vidrio laminado pesado. |
| Full Seam Welding | Sin soldaduras por puntos que se agrieten bajo la carga dinámica de 4,000 lbs de vidrio plano. |
Figura 3: Bastidores en L colocados contra las paredes liberan hasta un 30% más de espacio en el pasillo en comparación con los bastidores en A.
Al cambiar a un sistema modular, no solo está comprando acero; está comprando una póliza de seguro para su inventario. Menos roturas, menores costos de flete y una presentación profesional que les dice a sus contratistas de acristalamiento que valora su producto.
Preguntas Frecuentes
¿Pueden estos bastidores en L soportar el peso del vidrio arquitectónico pesado de 19 mm (3/4″)?
Sí. Los bastidores están diseñados con tubos de acero Q235 de servicio pesado (postes típicamente de 50x50 mm o 60x60 mm) y soldadura de costura completa. Están clasificados para cargas de trabajo seguras (SWL) entre 3,300 lbs y 8,800 lbs según el modelo específico, lo que los hace adecuados para vidrio grueso pesado y losas de piedra.
¿El caucho manchará o marcará nuestro vidrio Low-E de recubrimiento blando?
No. Utilizamos compuestos de caucho EPDM de alta calidad o que no marcan, formulados específicamente para la industria del vidrio. Son resistentes a los rayos UV y al ozono, y se prueban para garantizar que no reaccionen ni dañen los recubrimientos Low-E sensibles.
¿Cuántos bastidores vacíos puedo colocar en un camión de retorno?
Gracias al diseño de anidamiento, puede colocar aproximadamente de 98 a 112 unidades en un contenedor 40HQ estándar o un volumen similar en un furgón seco de 53′. Esto representa una reducción de volumen de 70%+ en comparación con los bastidores en A que no anidan.
4. Are these racks compatible with overhead cranes?
Sí. Todos nuestros bastidores de vidrio modulares vienen de serie con 4 orejas de izaje soldadas (ojos de grúa) en las esquinas superiores, lo que permite un movimiento seguro a través de puentes grúa en la fábrica, así como bolsillos para montacargas en la base.
¿Puedo mezclar diferentes tamaños de vidrio (por ejemplo, tamaños jumbo y divididos) en un solo bastidor?
Sí, pero debe seguir los protocolos de carga adecuados. Siempre cargue primero las láminas más grandes/pesadas contra el respaldo, seguidas de las piezas más pequeñas. También recomendamos usar correas de amarre (aseguradas a los puntos de anclaje incorporados) y topes para evitar el desplazamiento de cargas mixtas.
