Deja de tratar tus tubos de acero inoxidable de alto valor y barras de precisión como chatarra. En la fabricación de alta mezcla y bajo volumen, buscar el número de colada correcto enterrado bajo cinco toneladas de acero no solo es molesto: mata el tiempo de actividad de tu cortadora láser. Nuestro Sistema de Racking Cantiléver Retráctil elimina la "excavación", prohíbe el montacargas en el pasillo y permite que tu puente grúa alimente tus sierras con precisión quirúrgica.
El costo oculto del "almacenamiento en el suelo" en la fabricación de metales
Si gestionas un Centro de Servicio de Acero o un taller especializado en fabricación de metales (como los que suministran componentes sanitarios de acero inoxidable a las industrias farmacéutica o alimentaria), conoces la realidad del "Efecto Panal".
Tienes tubos premium de acero inoxidable 316L o perfiles de aluminio pulido. Cuando se apilan en el suelo o en racks estáticos, el paquete que necesitas para el pedido urgente está invariablemente en la parte inferior. Para llegar a él, tu operador de montacargas debe realizar una "doble manipulación": mover 3,000 lbs de material de bloqueo solo para acceder al stock objetivo.
Esto crea tres peligros específicos de la industria:
- Daño Superficial: Cada vez que una horquilla de montacargas se desliza entre paquetes de tubería pulida, corres el riesgo de rayones. Para tubería sanitaria (especificaciones Ra 15µin), un rayón significa que el material es chatarra.
- Tiempo de Inactividad de la Máquina: Mientras el operador pasa 20 minutos excavando para sacar la materia prima, tu láser de fibra de un millón de dólares o tu CNC de sierra permanece inactivo.
- Pasillos Inseguros: Maniobrar cargas de 20 pies con un montacargas en pasillos estrechos es la principal causa de daños por impacto en racks y lesiones al operador en almacenes de metales.

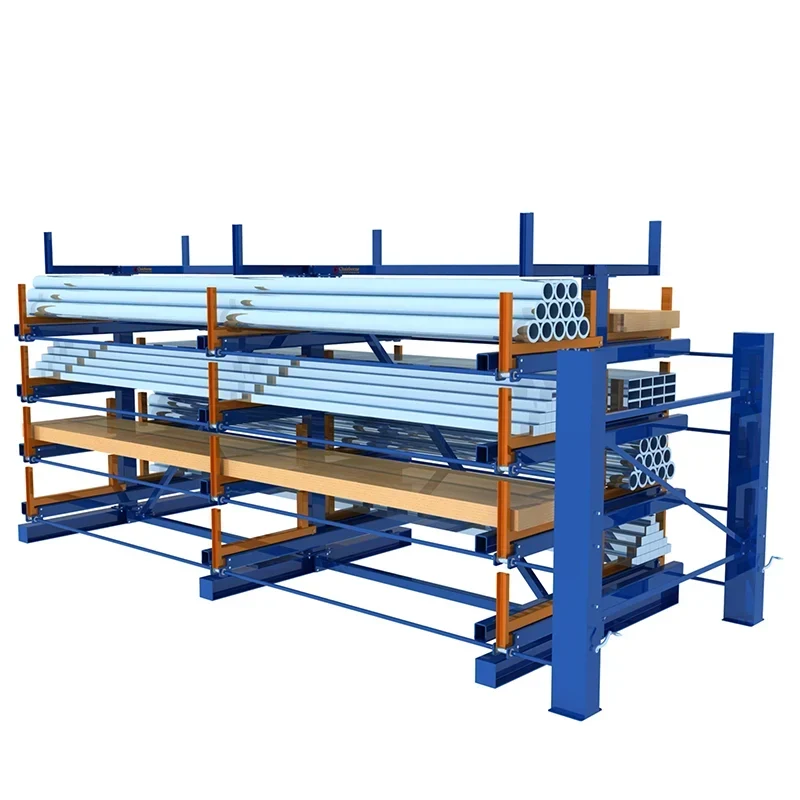

Figura 1: La capacidad de extensión 100% permite inventario visual inmediato y acceso con grúa.
La Lógica: Por Qué los Puentes Grúa Superan a los Montacargas para Productos Largos
El Rack de Voladizo Telescópico cambia fundamentalmente tu flujo de trabajo al pasar de "entrada horizontal" (montacargas) a "entrada vertical" (puentes grúa/elevadores de vacío).
Extensión de Cajón 100%
A diferencia de los racks cantiléver estándar, nuestro sistema cuenta con brazos ajustables que se extienden 100% fuera de la estructura del rack. Esto transforma tu almacenamiento estático en un sistema de cajones dinámico. Ya sea con manivela manual o accionamiento eléctrico, un solo operador puede desplegar un cajón cargado con 6,600 lbs (3,000 kg) de barras de acero en segundos.
La Recuperación "Sin Rayones"
Una vez extendido el cajón, el material está completamente abierto desde arriba. Tu puente grúa puede bajar eslingas de nailon o un elevador de vacío directamente sobre el paquete. No hay arrastre, ni fricción, ni contacto con paquetes adyacentes. Para fabricantes de piezas metálicas con requisitos cosméticos críticos, esta característica por sí sola a menudo paga el sistema de racking al reducir las tasas de chatarra.
Figura 2: Los sistemas motorizados eléctricos permiten a los operadores controlar cargas pesadas de forma segura a distancia.
Caso de Estudio: Optimización de Alimentación para Corte Láser
Considera una implementación reciente para un fabricante de tubos de alta precisión similar a GHWA. Estaban lidiando con limitaciones de espacio y daños en su inventario pulido.
The “Before” Scenario:
- El stock estaba apilado en el suelo.
- Tiempo de recuperación para números de colada específicos: 15-25 minutos.
- Los pasillos de montacargas consumían el 50% del espacio de piso del almacén.
El escenario "Después":
- Instalación de racking cantiléver retráctil de alta densidad.
- Ancho de Pasillo: Reducido de 15 pies (radio de giro del montacargas) a 6 pies (pasillo peatonal), recuperando el 40% del espacio de piso para nueva maquinaria de producción.
- Tiempo de Ciclo: Tiempo de recuperación reducido a 3 minutos. La grúa levanta el tubo y lo deposita directamente en el cargador del láser.
Especificaciones Técnicas: Construido para Metales Pesados
Esto no es estantería de servicio ligero. Es ingeniería de acero estructural diseñada para sostener barras sólidas, tuberías de pared gruesa y acero para herramientas.
| Característica | Detalles de Especificaciones |
|---|---|
| Structure Material | Acero al Carbono Estructural de Alta Calidad (equivalente Q235/Q355) |
| Capacidad de Carga (Por Nivel) | Hasta 6,600 lbs (3,000 kg) – Servicio Pesado Personalizado Disponible |
| Arm Length (Usable Depth) | Estándar de 31″ a 48″ (800mm – 1200mm) |
| Mecanismo de Control | Manivela Manual (con reducción por engranajes) o Motorizado Eléctrico |
| Material Lengths | Ideal para tubos y perfiles de 20 pies (6m) o 40 pies (12m) |
| Acabado | Recubrimiento en Polvo Industrial (Resistente a fluidos de corte/aceites) |
Requisitos de Instalación y Piso
Debido a que estos racks consolidan un peso masivo en una huella pequeña, la instalación adecuada es innegociable. El sistema requiere una losa de concreto reforzado capaz de soportar altas cargas puntuales. Nuestros equipos utilizan anclajes químicos de servicio pesado para fijar la base de viga H al piso de tu instalación, garantizando estabilidad incluso cuando los cajones completamente cargados están extendidos.
Preguntas Frecuentes: Soluciones de Almacenamiento de Metales
¿Puede este sistema de racking manejar paquetes de acero inoxidable de 24 pies sin pandeo?
Sí. El sistema es modular. Para longitudes de 24 pies (aprox. 7m), simplemente agregamos más columnas/torres verticales al conjunto. Esto reduce la luz entre brazos, evitando la deflexión (pandeo) en materiales flexibles como tubos de diámetro pequeño o perfiles plásticos.
¿Necesito un montacargas especial para cargar este rack?
No—y ese es el punto. Si bien puedes puede usar un montacargas, la intención principal del diseño es usar una grúa puente grúa pórtico o puente grúa. Esto permite colocar los racks mucho más juntos, ya que no necesitas un pasillo amplio de giro para un montacargas.
Almacenamos tubos sanitarios pulidos. ¿Cómo evitamos rayones de los brazos de acero?
Ofrecemos revestimientos opcionales de UHMW (polietileno de peso molecular ultra alto) o tiras de goma para los brazos cantiléver. Esto crea una superficie suave y no abrasiva que protege los acabados de alto pulido (como Ra 20µin) del contacto metal contra metal.
¿Cuál es la diferencia entre los modelos "Crank-Out" y "Eléctricos"?
Extracción por manivela (Manual): Utiliza un sistema de engranajes de reducción. Una persona puede mover fácilmente 6,000 lbs con una mano. Ideal para rendimiento de bajo a medio.
Eléctrico: Operación con botón pulsador. Ideal para entornos de alto volumen (como alimentar una cortadora láser 24/7) o para cargas extremadamente pesadas (más de 10,000 lbs por nivel).
¿Es adecuado para almacenar recortes cortos y remanentes?
Sí. Podemos instalar plataformas de acero o bandejas de malla de alambre en los brazos cantiléver. Esto crea un estante sólido, perfecto para almacenar "recortes" (piezas cortas sobrantes de la sierra) o plantillas y accesorios irregulares, manteniendo tu piso libre de riesgos de tropiezo.
