Deje de comprometer el acabado superficial de sus productos.
Para los fabricantes de componentes higiénicos de acero inoxidable, un rayón en un tubo pulido no es solo un defecto estético, sino chatarra inmediata. El almacenamiento tradicional en el suelo y las maniobras con montacargas son los enemigos de sus valores Ra.
Nuestros Estantería de Cantiléver Deslizable Los sistemas eliminan los daños por carga lateral al permitir el acceso 100% con grúa aérea. Almacene de forma densa sus tubos, barras y perfiles de alta pureza, y recupérelos sin fricción, impactos ni "excavación" entre pilas.
La "Fábrica Oculta" en la Fabricación de Tubos de Acero Inoxidable
En el mundo de alto riesgo de la fabricación de acero inoxidable sanitario —donde se producen componentes para intercambiadores de calor, bombas lácteas y válvulas farmacéuticas— la manipulación de materiales suele ser el asesino silencioso de la rentabilidad. Usted adquiere tubos de acero inoxidable 316L de alta calidad con acabados superficiales específicos (Ra), solo para que resulten dañados antes incluso de llegar a la sierra o al cortador láser.
El problema generalmente no es el operario; es la infraestructura. Almacenar paquetes de tubos de 6 metros en estanterías estáticas obliga a los conductores de montacargas a navegar por pasillos estrechos y "clavar" los paquetes desde un costado. Esto conduce inevitablemente al contacto metal con metal, al aplastamiento del almacenamiento y al temido "manejo secundario", donde se deben reacomodar las pilas para alcanzar el diámetro o grado de aleación específico necesario para un pedido OEM personalizado.
Solución: Extensión 100% para Recuperación Sin Contacto
La innovación central del Estantería de Cantiléver Deslizable es su funcionalidad tipo cajón. A diferencia de los sistemas estáticos, cada nivel de esta estantería se puede girar o motorizar para salir completamente libre de la estructura.
Operario usando un control remoto para extender un cajón de servicio pesado, permitiendo el acceso inmediato a grados específicos de tubos.
Esta capacidad de "giro manual" o motorizado transforma su flujo de trabajo de una lucha horizontal a una brisa vertical. Al extender el brazo de la estantería 100%, expone la longitud total del paquete de tubos. Esto permite que su taller utilice grúas viajeras (grúas puente) equipadas con eslingas de nailon suave o elevadores de vacío para levantar el material.
The result? Cero fricción. La grúa levanta el tubo de acero inoxidable en línea recta. No hay arrastre, ni raspado contra paquetes adyacentes, ni riesgo de que las horquillas dañen la superficie pulida. Para una instalación que produce accesorios higiénicos donde la integridad de la superficie es primordial, solo esta característica puede reducir las tasas de chatarra del material en más del 90%.
Mejore Drásticamente el Tiempo de Actividad de la Producción
El tiempo dedicado a buscar material es tiempo de inactividad de la máquina. En un taller de fabricación típico, un cortador láser o una sierra CNC pueden permanecer inactivos durante 15-20 minutos mientras un conductor de montacargas extrae un paquete específico de barras enterrado en el fondo de una pila.

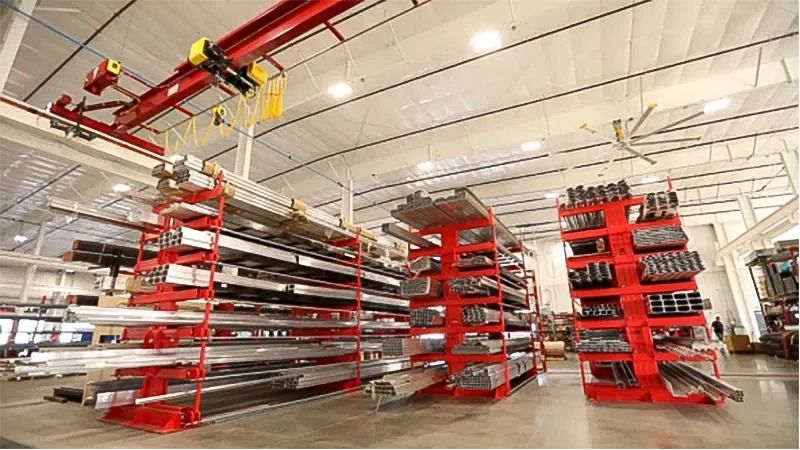

El sistema está diseñado específicamente para la interacción con grúas aéreas, asegurando una alimentación rápida de sierras y cortadores láser.
Con un sistema de Estantería de Cantiléver Deslizable, cada SKU específico —ya sea un paquete de tubos sanitarios de 2 pulgadas o barras sólidas pesadas para el mecanizado de válvulas— es accesible en menos de 2 minutos. El operario simplemente identifica la ubicación, gira el cajón hacia afuera y levanta el material directamente a la mesa de alimentación de la máquina. Esta ganancia de eficiencia se traduce directamente en un aumento de la producción diaria.
Maximice el Espacio de Suelo para la Producción
Los centros de servicio de acero inoxidable y los fabricantes de componentes a menudo están limitados por los metros cuadrados. Las estanterías en voladizo tradicionales requieren pasillos enormes (a menudo de 12 a 14 pies) para permitir que un montacargas de servicio pesado gire con una carga de 20 pies. Este es "aire muerto" por el que usted paga para calentar e iluminar.
Almacenamiento denso de barras de tubos pesados en una huella compacta, eliminando los pasillos anchos para montacargas.
Al cambiar a un sistema accesible por grúa Estantería de Cantiléver Deslizable, puede reducir significativamente el ancho de los pasillos. Dado que la carga se realiza desde arriba, solo necesita suficiente espacio para que una persona camine y opere el manubrio o el control remoto. Hemos ayudado a clientes a recuperar hasta el 50% de su espacio de suelo, espacio que luego se utilizó para instalar centros de mecanizado CNC adicionales o estaciones de soldadura.
Alta (Hasta un 400% más de almacenamiento por pie cuadrado)
No son estantes de servicio ligero. Están diseñados con perfiles de acero estructural y rodamientos de servicio pesado para soportar el peso extremo de barras sólidas de acero inoxidable y paquetes de tubos grandes.
Mecanismos de manivela robustos y rodamientos sellados aseguran un funcionamiento suave incluso cuando están cargados con miles de libras de acero.
Ya sea que necesite un sistema de manivela manual para acceso ocasional o un sistema eléctrico completamente motorizado para líneas de procesamiento de alta frecuencia, la estructura está construida según los estándares de seguridad ASME e ISO, garantizando la estabilidad incluso cuando está completamente extendida.
Descripción General de Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material Suitability | Tubos de Acero Inoxidable, Barras, Perfiles de Aluminio, Tuberías de PVC |
| Capacidad de Carga | Hasta 11,000 Lbs (5,000 kg) por nivel de brazo |
| Extensión | 100% Full Extension for clear overhead access |
| Operation Mode | Manivela Manual (Ventaja Mecánica) o Motorizado Eléctrico |
| Tube Lengths | Longitud estándar de 20 pies (6 m), longitudes personalizadas de hasta 40 pies (12 m) disponibles |
Preguntas Frecuentes
¿Podemos agregar revestimientos a los brazos para proteger el acero inoxidable pulido?
Por supuesto. Para el almacenamiento de tubos de alta pureza (como el grado ASME BPE), recomendamos e instalamos revestimientos de UHMW (Polietileno de Ultra Alto Peso Molecular) en los brazos en voladizo. Esto asegura que sus superficies pulidas nunca toquen acero desnudo, previniendo la contaminación por carbono y los rayones.
¿Cuánta fuerza se requiere para girar manualmente un brazo completamente cargado?
Nuestros sistemas manuales Estantería de Cantiléver Deslizable utilizan engranajes de transmisión y rodamientos de alta calidad. Incluso con una carga de 6,000 lbs, un solo operario puede extender el estante con aproximadamente 30-40 lbs de fuerza de manivela, lo que lo hace ergonómico y seguro.
Tenemos techos bajos. ¿Puede este sistema funcionar para nosotros?
Sí. Si bien la altura vertical maximiza el almacenamiento, el beneficio principal de este sistema es la accesibilidad tipo cajón. Podemos diseñar unidades de perfil bajo con 3-4 niveles que quepan debajo de entrepisos o techos bajos, proporcionando igualmente el beneficio del acceso con grúa y la segregación organizada de los diámetros de los tubos.
¿Es el sistema compatible con elevadores de vacío?
Sí, este es el caso de uso ideal. Debido a que los cajones se extienden 100%, no hay obstrucción superior del nivel de la estantería superior. Esto permite que los elevadores de vacío desciendan directamente sobre el centro de la lámina o el paquete de tubos para una elevación segura y equilibrada.
¿Podemos almacenar longitudes cortas o accesorios en estas estanterías?
Aunque están diseñados para materiales largos, podemos equipar niveles específicos con cubiertas de acero o malla de alambre de alta resistencia. Esto crea una superficie sólida adecuada para almacenar recortes más cortos, cajas de accesorios (abrazaderas, férulas) o componentes de válvulas junto con sus tubos largos.
