Almacenar tubos de acero inoxidable pulido de 9 metros o perfiles de aluminio delicados en el suelo es una receta para el desastre. Los rayones superficiales destruyen los valores Ra, y "pescar" el número de calor correcto con un montacargas desperdicia valioso tiempo de corte por láser. Nuestro Rack de Voladizo Telescópico sistema le permite acceder a perfiles largos y pesados directamente desde arriba utilizando su puente grúa—eliminando daños y recuperando el 50% de su espacio de piso.
El dilema "crítico para el acabado": Manejo de perfiles largos sin daños
En la industria de tuberías de alta pureza y fabricación de metales de precisión, la integridad de su materia prima lo es todo. Si está manejando perfiles de acero inoxidable de 9 m de largo, como tubos de grado farmacéutico 304L o 316L, sabe que un solo rayón profundo de una horquilla de montacargas puede convertir materia prima de primera calidad en chatarra. La rugosidad superficial (Ra) requerida para aplicaciones higiénicas no perdona el mal manejo.
Los cantilevers estáticos tradicionales obligan a sus operadores a una danza peligrosa. Para acceder a un lote específico de tubos ubicado en la parte inferior o media de un estante, deben realizar un "manejo secundario"—moviendo las capas superiores a un lado. Esta fricción causa abrasión superficial. Además, maniobrar una carga de 9 metros con un montacargas en un pasillo estrecho aumenta el riesgo de que la carga se balancee, se doble (deflexión) o colisione con los postes.

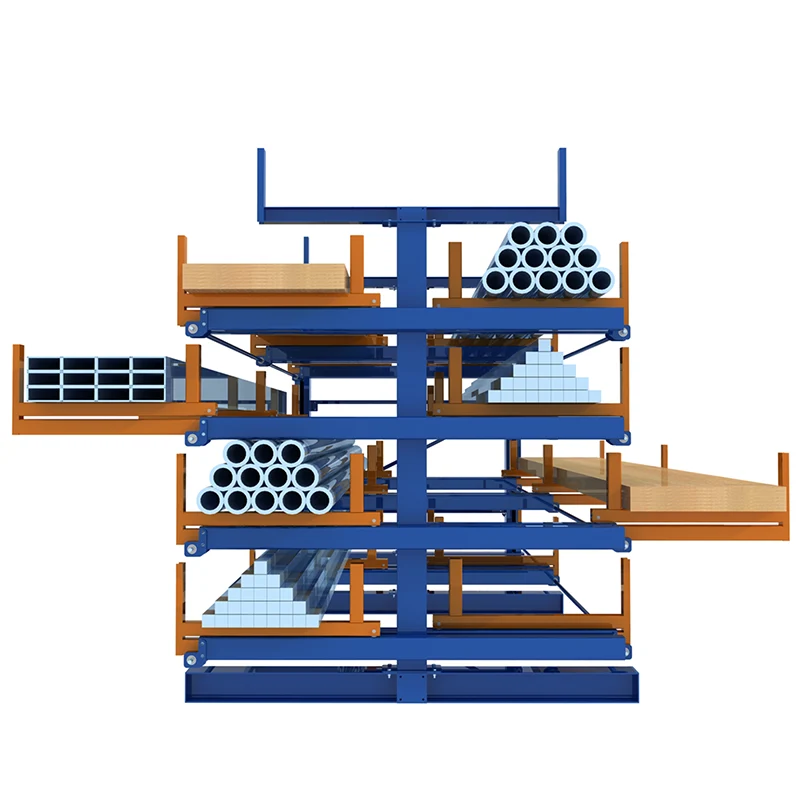

Figura 1: El Estante Cantiléver Eléctrico Deslizable permite a los operadores extender cajones completamente cargados (hasta 11,000 lbs) con un control remoto, eliminando el esfuerzo físico.
El estante cantilever deslizante manual cambia la física de la recuperación. En lugar de deslizar las horquillas hacia un estante, el cajón del estante viene hacia afuera hacia usted. Cada nivel puede extenderse al 100% libre de la estructura de columnas.
Esta capacidad es crítica para perfiles de 9 m porque permite elevación aéreaSu instalación probablemente ya utiliza un puente grúa (EOT) o un elevador de vacío para alimentar sus cortadoras láser o sierras. Con nuestro sistema, la grúa puede bajar eslingas o ventosas de vacío directamente sobre el centro de gravedad del lote de tubos de 9 m. No hay arrastre, ni fricción, y cero posibilidades de que la carga se vuelque de las horquillas del montacargas.
Diseñado para cargas pesadas y de gran luz
Almacenar perfiles de 9 metros (aprox. 30 pies) de largo requiere una estructura rígida para evitar el pandeo entre brazos. Nuestros sistemas son modulares, lo que nos permite agregar postes de columna para soportar los criterios específicos de deflexión de sus tubos o barras. Ya sea que necesite una configuración de 3 columnas para vigas de acero rígidas o una configuración de 5 columnas para evitar que el PVC flexible o el aluminio de pared delgada se comben, el sistema se adapta.
La operación está diseñada para la ergonomía. Incluso cuando está cargado con 3,000 kg de barra sólida, el cantilever de extracción mecanismo utiliza rodamientos de alta calidad y una transmisión de cremallera, lo que permite a un solo operador abrir el cajón con un esfuerzo mínimo.
Especificaciones técnicas para almacenamiento de perfiles largos
A continuación se presentan las especificaciones típicas para un sistema diseñado para albergar perfiles de 9 metros en un entorno industrial pesado:
| Característica | Especificación |
|---|---|
| Capacidad de longitud de material | Hasta 12,000 mm (soporte estándar para 6 m, 9 m, 12 m) |
| Capacidad de carga por nivel | 1,000 kg – 5,000 kg (personalizable según el número de brazos) |
| Extensión | 100% de Extensión Total |
| Operation Mode | Manivela manual o motorizado eléctrico |
| Equipo de manejo compatible | Puente grúa, grúa pórtico, elevador de vacío |
| Protección de Superficie | Recubrimiento en polvo (revestimientos de UHMW opcionales para acero inoxidable delicado) |
Installation and Stability
La estabilidad no es negociable cuando se manejan cargas de alta relación de aspecto como tuberías de 9 m. Como se muestra arriba, nuestros equipos de instalación o sus contratistas locales aseguran la base de viga I de servicio pesado directamente en su losa de concreto utilizando anclajes de expansión industriales. Este anclaje, combinado con la construcción de acero estructural, garantiza que el centro de gravedad permanezca controlado incluso cuando múltiples cajones están completamente extendidos.
By switching to a estantería cantilever telescópica, no solo está comprando un estante; está actualizando su flujo de trabajo de producción a una metodología "Primero la Grúa" que protege su inventario y a sus trabajadores.
Preguntas Frecuentes (FAQ)
P1: ¿Puede este sistema manejar materiales flexibles de 9 m sin que se comben?
R: Sí. Para materiales flexibles de 9 m (como tubos de acero inoxidable de pared delgada o extrusiones de plástico), aumentamos el número de columnas verticales y brazos. Esto reduce la luz entre puntos de soporte para prevenir la deflexión y la deformación permanente de su stock.
P2: Usamos elevadores de vacío para nuestras láminas y tubos pulidos para evitar rayones. ¿Es esto compatible?
R: Absolutamente. Este es el caso de uso principal. Debido a que el brazo se extiende al 100% hacia el pasillo, tiene un espacio vertical completo para bajar un elevador de vacío directamente sobre la superficie del material sin obstrucción del nivel del estante superior.
P3: ¿Cuánto espacio de pasillo necesito para un estante de perfiles de 9 m?
R: Significativamente menos que un sistema de montacargas. Dado que no necesita un radio de giro amplio para un montacargas que transporta una carga de 9 m de lado, su pasillo solo necesita ser lo suficientemente ancho para que el operador camine o para que el cajón se extienda. A menudo puede reducir el ancho del pasillo de 6 metros a 2-3 metros.
P4: ¿Necesito motores eléctricos para cargas de 9 m?
R: No necesariamente. Nuestro sistema de manivela manual está engranado de tal manera que un solo operador puede mover cargas de hasta 3,000 kg. Sin embargo, para estantes de 9 m que puedan transportar barras sólidas extremadamente pesadas (que excedan 5 toneladas por nivel), o para celdas automatizadas de alta frecuencia, se recomienda la versión eléctrica.
P5: ¿Podemos almacenar longitudes mixtas (por ejemplo, 6 m y 9 m) en el mismo estante?
R: Sí. Puede almacenar longitudes más cortas en un estante más largo. También podemos instalar divisores intermedios o plataformas en niveles específicos para manejar recortes y stock más corto, manteniendo su inventario organizado por número de calor o SKU.
