Estantería para moldes de acero

¿Sus valiosos moldes de inyección y soplado están abarrotando el suelo de producción junto a sus máquinas de moldeo? Esta desorganización no solo desperdicia un espacio valioso, sino que también retrasa directamente los cambios, aumenta el riesgo de daños costosos a las superficies de precisión de los moldes y crea riesgos de seguridad para su equipo. Es hora de recuperar el suelo de su taller y acelerar su ciclo de producción. Hable Con Un Experto

Del desorden al control: Revolucionando el almacenamiento de moldes en la fabricación de plásticos

En una instalación de fabricación de plásticos de alto rendimiento, ya sea que produzca botellas PET, vasos termoformados o grandes bidones, cada pie cuadrado de espacio en el suelo es un terreno de primera. Sin embargo, persiste un cuello de botella común: el almacenamiento ineficiente y peligroso de moldes pesados y costosos. Tirados en paletas de madera, estos activos críticos son susceptibles a daños, corrosión y crean una pesadilla logística para sus Ajustadores de Troqueles y Supervisores de Producción.

Este enfoque desorganizado impacta directamente en sus resultados. Cada minuto que su equipo pasa buscando el molde correcto, despejando un camino para una carretilla elevadora y maniobrando cuidadosamente un troquel de varias toneladas en la máquina de moldeo por inyección es un minuto de producción perdida. El riesgo de colisionar con una cara de molde de precisión durante el tránsito es una amenaza constante para la longevidad de su activo.

El método tradicional e ineficiente: moldes valiosos dejados expuestos en el suelo, desperdiciando espacio y arriesgando daños.

Un cambio estratégico: Integración vertical con un sistema de bastidores pesados para moldes

La solución no se trata solo de ordenar; es una reestructuración estratégica de su flujo de trabajo. Un sistema diseñado específicamente Elimina Daños por Montacargas con Acceso de Extracción Total transforma el espacio vertical muerto en un centro de almacenamiento de alta densidad y fácil acceso. La innovación central reside en el diseño de cajones de apertura total al 100%. Cuando un cajón se extiende, el molde completo queda libre del marco del estante, proporcionando acceso vertical sin obstrucciones y con ángulo muerto cero para su grúa puente existente o polipasto de cadena.

Esto elimina por completo la necesidad de amplios pasillos para carretillas elevadoras junto a su área de almacenamiento de moldes. Su operario de cambio de moldes ahora puede posicionar el polipasto directamente sobre el molde requerido, levantarlo limpiamente y transferirlo a la máquina de producción. Este único cambio puede reducir el ancho de pasillo necesario de más de 12 pies a tan solo 4 pies, liberando un espacio significativo en el suelo para líneas de producción adicionales o preparación de material.

La solución Erack: Un cajón de apertura total permite que una grúa puente acceda a un molde de inyección pesado sin obstrucción alguna, optimizando el proceso de cambio.

Ingeniería para las Exigencias de la Producción Plástica

Resistencia Inquebrantable para Moldes de Múltiples Toneladas

Su molde de múltiples cavidades Transformando su flujo de trabajo: Antes y después necesita soportar un peso inmenso sin compromisos. Nuestros sistemas no son estanterías estándar; son estructuras de ingeniería. El marco está construido con acero canal #10 (Q235B), proporcionando una columna vertebral robusta. Esta arquitectura de tres pilares garantiza que incluso cuando un cajón que transporta un molde de 3 toneladas (6,600 lbs) está completamente extendido, la estructura permanece estable sin ninguna deformación plástica. La parte trasera del estante para troqueles está reforzada con refuerzos transversales de acero macizo, proporcionando una resistencia excepcional a las fuerzas laterales y asegurando que todo el sistema sea rígido y seguro, incluso bajo carga completa.

Acceso sin Esfuerzo y Seguridad sin Concesiones

La seguridad y la ergonomía son primordiales. Sacar un molde de 4,000 lbs no debería ser una prueba de fuerza. Cada cajón se desliza sobre rodamientos de alta precisión Harbin 6404, convirtiendo la fricción por deslizamiento en un movimiento suave de rodadura. Esto reduce la fuerza de tracción requerida a una fracción del peso del molde, permitiendo que un solo operario acceda a herramientas pesadas. Para un estándar aún más alto de EHS, se puede integrar un sistema de asistencia neumática, permitiendo la operación por pulsador para los moldes más pesados.

Para garantizar la seguridad del operario y cumplir con los estándares OSHA, cada cajón está equipado con un robusto pasador de seguridad mecánico de autobloqueo. Una vez que se empuja un cajón, el pasador se acopla automáticamente, evitando cualquier posibilidad de que se deslice debido a vibraciones. Durante la recuperación, el operario debe desacoplar el pasador conscientemente, creando un flujo de trabajo deliberado y seguro.

Primer plano del pasador de seguridad mecánico, una característica crítica que bloquea el cajón en su lugar y evita deslizamientos accidentales.

Protegiendo Sus Activos, Maximizando Su Inversión

Un solo molde de inyección de alta precisión puede ser una inversión de seis cifras. Protegerlo de la corrosión no es opcional. Nuestros La seguridad está integrada en el diseño. Cada cajón está equipado con un robusto se someten a un riguroso proceso de tratamiento superficial de 7 pasos, que incluye lavado ácido, fosfatado y una aplicación de recubrimiento en polvo de 60-80μm de espesor. Esto crea un acabado de grado industrial que resiste el óxido, el astillado y la exposición química, asegurando que sus moldes se almacenen en un entorno limpio, seco y estable durante más de 15 años.

Además, el diseño modular principal y de adición del sistema estantería de almacenamiento de moldes significa que puede crecer con su negocio. A medida que añade más máquinas de termoformado o expande sus líneas de producto, nuevas secciones de estantería pueden conectarse sin problemas, asegurando que su infraestructura de almacenamiento escale con su capacidad de producción.

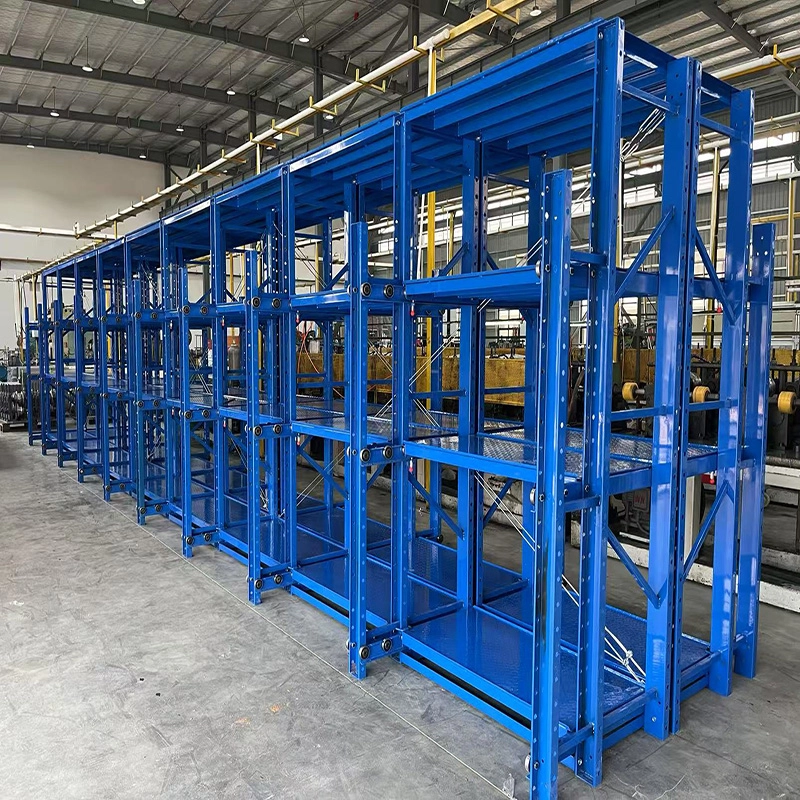

El despliegue a gran escala muestra la modularidad del sistema, creando una biblioteca central de moldes organizada y de alta densidad.

El ROI Tangible de un Sistema Profesional de Almacenamiento de Moldes

Invertir en un sistema profesional de estante para moldes tipo cajón no es un gasto; es una inversión directa en eficiencia operativa y protección de activos. Los beneficios son inmediatos y cuantificables:

• Recuperación de Espacio: Reduzca el espacio en el suelo relacionado con el almacenamiento entre un 50-80%, liberando espacio para maquinaria generadora de ingresos.
• Optimización SMED: Reduzca drásticamente los tiempos de cambio de molde al proporcionar acceso instantáneo, organizado y directo a las herramientas.
• Longevidad de los Activos: Proteja sus costosos moldes del óxido, el polvo y los daños por impacto, extendiendo su vida operativa.
• Seguridad Mejorada: Elimine las principales causas de lesiones en el taller relacionadas con el manejo manual de objetos pesados y voluminosos, aumentando la moral y reduciendo la responsabilidad.

Deje de permitir que un almacenamiento ineficiente dicte el ritmo de su producción. Es hora de implementar un sistema que iguale la precisión y el valor de los moldes que protege.

Preguntas Frecuentes

1. ¿Cuál es la capacidad de carga típica para un estante de almacenamiento de moldes de inyección plástica?

Nuestras unidades estándar están diseñadas para soportar entre 2,200 lbs y 6,600 lbs (1 a 3 toneladas métricas) por nivel de cajón. La capacidad está determinada por el espesor del acero y el diseño estructural. También podemos proporcionar soluciones personalizadas para moldes excepcionalmente pesados o de gran tamaño utilizados en moldeo de piezas grandes.

2. ¿Cómo se integra este tipo de estante de moldes con cajones con la grúa puente existente en nuestras instalaciones?

El sistema está diseñado específicamente para la integración con grúas. Los cajones de extensión total al 100% garantizan que cuando se saca un cajón, el centro de gravedad del molde queda completamente libre de la estructura del estante superior. Esto permite que el gancho de su grúa descienda directamente para un levantamiento vertical seguro, sin necesidad de tirones en ángulo o arriesgados.

3. Nuestro taller de moldeo por soplado tiene alta humedad. ¿Se oxidará el estante de acero con el tiempo?

No. Los estantes están protegidos por un tratamiento superficial integral de 7 pasos que incluye granallado, decapado ácido y fosfatado antes de aplicar el recubrimiento en polvo electrostático final. Esta protección multicapa está diseñada para resistir entornos industriales corrosivos y tiene garantía contra el óxido por hasta 15 años.

4. ¿Se puede expandir el sistema a medida que añadimos más máquinas de moldeo en el futuro?

Absolutamente. El sistema se basa en un diseño modular que presenta unidades de 'inicio' y 'adición'. Esto le permite comenzar con la capacidad que necesita hoy y expandir fácilmente la fila añadiendo nuevas secciones a medida que crece su biblioteca de moldes, asegurando una solución escalable a largo plazo.

5. ¿Es difícil para una persona sacar un molde de 3,000 lbs?

No, está diseñado para uso de un solo operario. Cada cajón está equipado con rodamientos de rodillos de precisión que reducen significativamente la fuerza inicial requerida para mover la carga. Para moldes que superen las 4,400 lbs (2 toneladas), recomendamos encarecidamente el sistema de asistencia neumática opcional, que hace que abrir y cerrar el cajón sea tan simple como presionar un botón.
