Montagelinien-Harfenwagen

Wartet Ihre Vorspannanlage auf Glas?
In einem Hochvolumen-Fertigungsbetrieb ist der Engpass nicht immer die Ofengeschwindigkeit – sondern der chaotische Transfer von Glasscheiben zwischen Schneidetisch und Waschmaschine. Vermeiden Sie Kantenausbrüche durch manuelle Wagen. Optimieren Sie Ihren WIP-Fluss mit hochdichter, sequenzieller Sortierung, die speziell für Isolierglas- (IG) und Vorspannprozesse entwickelt wurde.

Sprechen Sie mit einem Experten

Die versteckten Kosten von „Standard"-Wagen in der Glasverarbeitung

Wenn Sie eine kundenspezifische Glasfertigungsanlage betreiben – von schwerem architektonischem Verbundglas bis zu maßgefertigten Duschkabinen – wissen Sie, dass „Lagerung" das falsche Wort ist. Sie lagern kein Glas; Sie den Materialfluss es.

Der Montagelinien-Harfenwagen (branchenüblicher Name: Harp-Rack) ist kein Lagerregal. Es ist ein dynamisches Werkzeug für unfertige Erzeugnisse (WIP), das die Lücke zwischen Ihrem CNC-Schneidetisch und Ihrer IGU-Linie oder Vorspannanlage schließt. Wenn Sie Standard-A-Rahmen für WIP verwenden, stehen Sie vor einem kritischen Problem: Zugänglichkeit beim EntnehmenUm die dritte Scheibe in einem Stapel zu erreichen, müssen Sie die ersten beiden bewegen. Diese Doppelhandhabung ist die #1-Ursache für Kratzer und Verletzungen von Bedienern.

Das nummerierte Schienensystem ermöglicht eine präzise Sequenzierung der Scheiben für die IGU-Paarung.

Kontaktfreie Trennung: Schutz von Low-E-Beschichtungen

In der modernen Architekturglasproduktion ist Soft-Coated-Low-E-Glas bekanntermaßen empfindlich, bevor es in eine IGU versiegelt wird. Ein Standard-Stahlregal oder ein Holzgestell ist ein Unfall, der nur darauf wartet, zu passieren. Der Assembly Line Harp Cart verwendet ein System aus gespannten Stahldrähten, die in einem schweren PVC-Ummantelung.

Dieses Design erfüllt zwei kritische Funktionen, die für unsere Branche spezifisch sind:

1. Luftzirkulation: Im Gegensatz zum flachen Stapeln von Glas gewährleistet die vertikale Trennung, dass Luft die Oberfläche erreicht, wodurch Feuchtigkeitseinschlüsse und „Glasflecken" während kurzfristiger Pufferung verhindert werden.
2. Berührungsfreie Lagerung: Jede Scheibe sitzt in ihrer eigenen Schiene. Die empfindliche beschichtete Oberfläche berührt nie ein anderes Glasstück oder eine harte Metallstütze. Dies ist unerlässlich, wenn Glas für die Waschmaschine eingereiht wird.

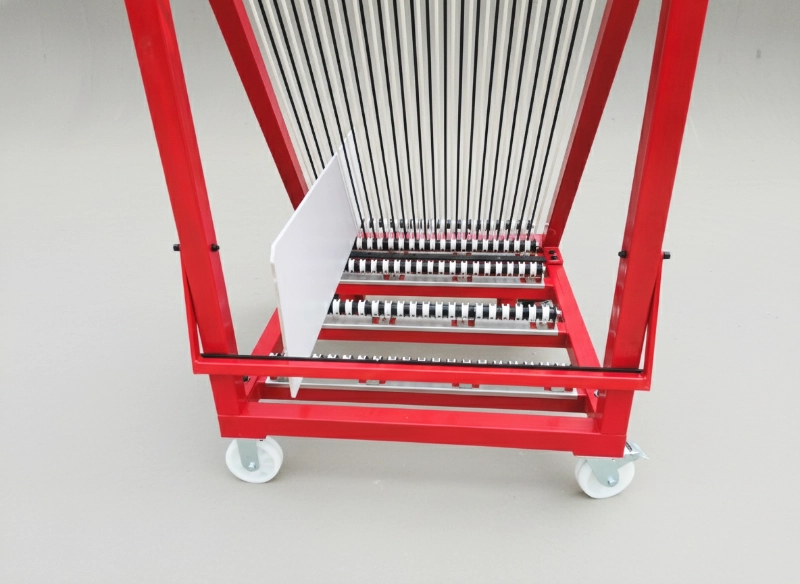

PVC-beschichtete Trennwände eliminieren Metall-Glas-Kontakt und schützen Soft-Coatings.

Die „Sidelite"-Herausforderung: Handhabung ungewöhnlicher Abmessungen

Ein häufiges Problem in der kundenspezifischen Fertigung ist die Mischung der Größen. Sie haben möglicherweise eine 72″ x 84″-Terrassentürscheibe, gefolgt von einem 12″ x 84″-Sidelite. Auf herkömmlichen Rollenbahnen oder Standardwagen ist dieses schmale, hohe Stück instabil. Es neigt dazu, sich zu verdrehen oder durch Lücken in den Rollen zu fallen.

Unser Ingenieurteam adressiert dies mit einem speziellen Basendesign. Während viele Wettbewerber weit auseinanderliegende Rollen verwenden, gewährleistet unser hochdichtes Nylonrollensystem oder die Full-Base-Optionen, dass auch schmale Glasstreifen drei Kontaktpunkte am Boden behalten. Diese Stabilität ist entscheidend, wenn der Wagen über Dehnungsfugen in Ihrem Werksboden geschoben wird.

Der „Anker"-Mechanismus: Sicherheit beim Transfer

Das Beladen eines Harp Rack Glaswagen erfordert Kraft. Wenn ein Bediener eine schwere 1/2″ (12mm)-Scheibe in das Regal schiebt, schreiben die Gesetze der Physik vor, dass ein Wagen auf Rädern wegrollt. Dies schafft eine Sicherheitsgefahr und Frustration für den Arbeiter.

Wir haben dies mit einem Fußbetätigten Hubmechanismusgelöst. Anstatt nur die Rollen zu verriegeln (die immer noch rutschen können), hebt dieses Hebelsystem das Regal physisch von seinen Rädern und verankert es auf einer festen Gummiauflage. Der Wagen wird während des Be- und Entladens zu einer unbeweglichen Station und ist danach sofort wieder mobil für den Transport zur Vorspannanlage.

Der Fußpedalmechanismus verankert den Wagen während des Ladevorgangs fest.

Logistikeffizienz: Zerlegbare Montage

Viele Glasmaschinenlieferanten versenden vollständig geschweißte Regale, was bedeutet, dass Sie hauptsächlich Luft im Container transportieren. Für unsere internationalen Kunden können Versandkosten die Rentabilität neuer Ausrüstung zunichtemachen.

Wir verwenden ein Zerlegbares (Schraub-)DesignDie Basis, Ständer und Gittersektionen sind modular. Wir können Dutzende dieser Einheiten mit Flachpackmethoden in einen Standardcontainer bringen. Sobald sie in Ihrer Anlage ankommen, können sie mit Standardwerkzeugen montiert werden. Die Steifigkeit wird durch hochfeste Schrauben gewährleistet, die jeder geschweißten Struktur ebenbürtig ist, jedoch mit deutlich geringeren Frachtkosten.

Flachpackversand ermöglicht es uns, die Containerdichte zu maximieren und Ihre Landedkosten zu senken.
