Bastidores de almacenamiento de vidrio con carga unilateral

La logística del "anidamiento": cómo colocar 98 bastidores en un contenedor de 40HQ

Si gestiona un centro de distribución de vidrio o una planta de fabricación, conoce las matemáticas: enviar vidrio genera ingresos; traer bastidores vacíos es puro costo. Los bastidores soldados en forma de A son conocidos por ocupar mucho espacio.

El diseño en forma de L (a menudo llamado "L-buck" o "Grack") cambia esta ecuación mediante la capacidad de anidamientoDebido a que la base está calculada geométricamente con un frente abierto y una parte trasera cónica, estos bastidores se deslizan unos dentro de otros cuando están vacíos.

La métrica de eficiencia: Puede apilar y anidar bastidores en L vacíos para reducir su volumen en más del 70%. En un contenedor estándar de 40HQ o en un remolque de plataforma, puede colocar hasta 98 a 112 unidades (según el modelo). Esto los transforma de un costo hundido a un bastidor de envío retornable sistema.

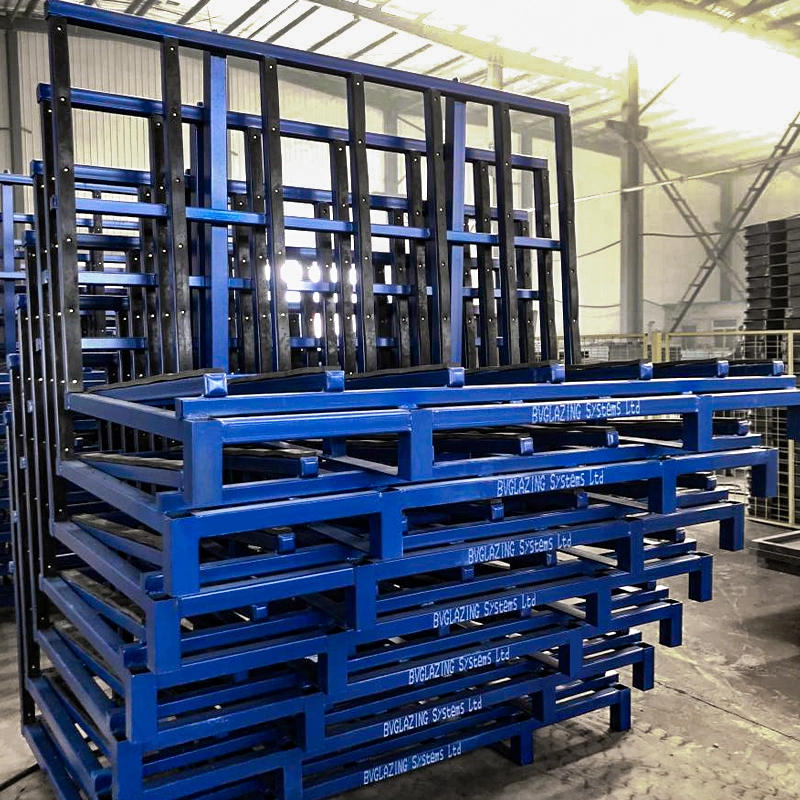

altamente eficiente. Bastidores en L vacíos anidándose como carritos de compras, ahorrando un 70% de espacio en almacén y camión.

Tolerancia cero al contacto "metal sobre vidrio"

En el negocio mayorista de vidrio templado, un rasguño microscópico en el recubrimiento Low-E o una pequeña astilla en el borde inutiliza la lámina. El culpable suele ser el propio bastidor de almacenamiento.

Los bastidores genéricos baratos usan pegamento para fijar almohadillas de goma. En climas cálidos (como los veranos de California) o bajo la fuerza de corte al cargar vidrio pesado Unidades de Vidrio Aislante (IGU), ese pegamento falla. La goma se desliza y su vidrio entra en contacto con el acero desnudo.

Nuestra solución de ingeniería: perfiles de goma con núcleo de acero.

• Sin pegamento: Utilizamos un perfil de goma reforzado con acero que se fija mecánicamente al marco de acero Q235 con tornillos autorroscantes.
• Resistencia al corte: La placa de acero interna evita que el borde afilado de las láminas de vidrio pesado corte la goma.
• Longevidad: Estas almohadillas no se despegan, deslizan ni degradan, asegurando que su Bastidor de Sujeción de Vidrio en Forma de L siga siendo una zona segura para el inventario año tras año.

Goma con núcleo de acero fijada mecánicamente protegiendo los bordes de IGU del contacto con el acero.

Estructura: diseñada para la realidad de las 4 toneladas

Ya sea que maneje vidrio flotado crudo o láminas laminadas terminadas, el peso es el desafío constante. Un bastidor que se flexiona bajo carga es un bastidor que rompe vidrio.

Utilizamos Acero Estructural al Carbono Q235 (equivalente a ASTM A36). Los montantes principales de carga suelen ser tubos cuadrados de 50x50 mm o 60x60 mm con un espesor de pared de 2.5 mm o más. No utilizamos "soldadura por puntos". Cada unión está Soldados en Toda la Costura para garantizar que el marco actúe como un cuerpo rígido único.

Además, la base está diseñada con canales para montacargas dedicados (tubos rectangulares, a menudo de 100x50 mm) para evitar daños por las horquillas durante los miles de ciclos de elevación en su almacén.

Estructura de base reforzada con canales dedicados para montacargas para una entrada segura en 4 direcciones.

Optimización del piso del almacén

El espacio es dinero. Los bastidores en forma de A de doble lado requieren acceso desde ambos lados, a menudo exigiendo pasillos anchos en el centro de su instalación. El diseño de bastidor de vidrio de un solo lado permite colocar el inventario directamente contra las paredes o espalda con espalda.

Esta configuración en "L", combinada con un ángulo de inclinación calculado científicamente de 3 a 5 grados, asegura que las láminas de vidrio descansen naturalmente contra los soportes traseros sin riesgo de volcarse hacia adelante. Para mayor seguridad durante el transporte vacío o en pisos irregulares, nuestros modelos incluyen contrapesos traseros para mantener el centro de gravedad bajo y estable.

La colocación espalda con espalda maximiza la eficiencia del espacio en almacenes estrechos.

Preguntas frecuentes (específicas de la industria)

¿Puedo mezclar estos bastidores en L con mis bastidores en A existentes para envíos?
Si bien puede cargarlos en la misma plataforma, no se pueden apilar encima de los bastidores en A. Sin embargo, los bastidores en L están diseñados para anidarse entre sí en el viaje de regreso, lo que libera espacio en la plataforma de sus camiones.

¿Cuál es el ángulo estándar de los montantes?
La inclinación estándar está entre 85° y 87° (3° a 5° desde la vertical). Este ángulo crítico utiliza la gravedad para mantener las láminas de vidrio estables contra las almohadillas de goma sin ejercer una tensión excesiva en el borde inferior.

Manejamos láminas de tamaño gigante (130″ x 204″). ¿Pueden personalizar las dimensiones?
Sí. Si bien la unidad estándar optimizada para contenedores mide aproximadamente 63″ (1600 mm) de largo, fabricamos unidades Racks para Vidrio Pesado extendidas hasta 2032 mm (80″) o más, con mayor capacidad de peso (hasta 4 toneladas) para vidrio arquitectónico gigante.

¿Cómo evitan que los bastidores se oxiden en patios de vidrio/piedra al aire libre?
Para uso en interiores, utilizamos un recubrimiento electrostático en polvo (RAL 5010 Azul es el estándar). Para almacenamiento en exteriores expuesto a la lluvia o la humedad, recomendamos el galvanizado en caliente, que proporciona un recubrimiento de zinc con unión metalúrgica que dura de 10 a 20 años sin oxidarse.

¿Son reemplazables las almohadillas de goma?
Absolutamente. Debido a que usamos tornillos en lugar de pegamento, su equipo de mantenimiento puede cambiar una tira de goma desgastada en minutos usando un taladro de impacto estándar, manteniendo un alto nivel de protección de sus activos.
